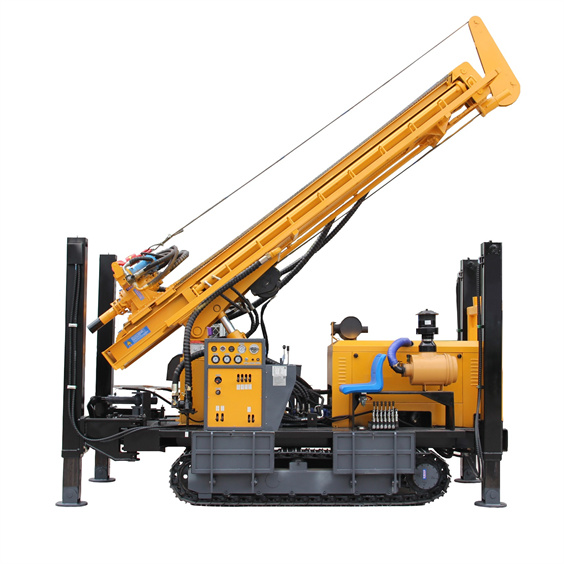

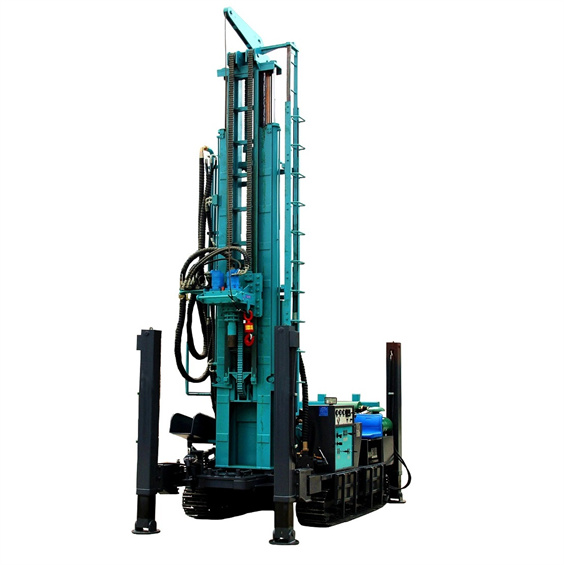

CNSW400Y 400m de profundidad tipo oruga de acero
Características:
Cabezal rotativo
Doble motor hidráulico, velocidad de rotación de 66 rpm a 135 rpm, par de rotación 6500-9000 N·m.
Cabestrante
Fuerza de elevación del cabestrante hasta 2 T. Es fácil elevar barras y martillos perforadores, y muy conveniente para descargarlos.
Manguitos hidráulicos y de aceite
Cada manguito hidráulico y de aceite cuenta con una funda protectora flexible para prolongar su vida útil.
Brazo perforador potente
Brazo compuesto, doble cilindro hidráulico, carrera larga, gran tonelaje. Carrera de avance hasta 6,6 m, compatible con barras perforadoras de 1-6 m.
Caja de herramientas de perforación
Cuenta con espacio suficiente para almacenar martillos perforadores, brocas, adaptadores y otros accesorios.
Válvula y panel de operación
El panel de control y la palanca de mando se encuentran en la misma interfaz, por lo que es simple y fácil de operar.
Soldador
Muy conveniente para soldar tuberías de revestimiento y otros elementos, además de proporcionar iluminación.
Bomba de agua
Adecuada para perforación de hoyos profundos.
Asiento
Seguro y cómodo durante el desplazamiento, retroceso y carga.
Cilindro hidráulico
Se trata de un minicilindro hidráulico que facilita la carga y descarga de barras y martillos perforadores.
Plataforma de pie
Muy fácil de operar durante el funcionamiento y desplazamiento.
Patas hidráulicas
Carrera de las patas hidráulicas hasta 1,6 m de altura, lo que permite la autocarga en camiones. El potente cilindro hidráulico asegura una fijación estable de la perforadora de pozos de agua.
Anchura de las patas hidráulicas
Anchura máxima de 2,8 m. Siempre que la anchura del camión sea inferior a 2,8 m, la perforadora podrá cargarse y descargarse con total facilidad.
Orugas de acero
Las orugas de acero son aptas para una mayor variedad de terrenos y condiciones de trabajo, con mayor vida útil. Mediante el control de velocidad, es fácil desplazarse, girar, subir pendientes y caminar.
| Model# | *CNSW400Y* |
| Motor diésel | Yuchai 96 kW / 130 CV |
| Profundidad máxima de perforación | 400 m / 1312 ft |
| Diámetro de perforación | 105-325 mm (4 1/8″ – 12 3/4″) |
| Presión de trabajo | 1,25-4,5 MPa (181-653 Psi) |
| Consumo de aire | 15-38 m³/min (530-1342 cfm) |
| Carrera de avance | 6,6 m / 21,7 ft |
| Longitud de barra perforadora | 1-6 m / 3,3-20 ft |
| Diámetro de barra perforadora | Φ76, 89, 102, 114 mm |
| Fuerza de elevación | 24 T |
| Velocidad rápida de elevación | 20 m/min |
| Velocidad rápida de avance | 40 m/min |
| Par de rotación | 6500-9000 N·m |
| Velocidad de rotación | 66-135 rpm |
| Fuerza de elevación del cabestrante | 2 T |
| Carrera de pata hidráulica | 1,6 m / 5,3 ft | Anchura máxima de pata | 2,8 m / 9,2 ft |
| Eficiencia de perforación | 15-35 m/h |
| Velocidad de desplazamiento | 2,5 km/h |
| Capacidad de ascenso | 30° |
| Peso | 9200 kg | Dimensión | 6950×2100×2550 mm |
★ Opcional:
Motor diésel Cummins, bomba de lodo, válvula rápida de agua-aire, cabezal rotativo ajustable, tee de entrada de agua, válvula bidireccional de máquina extubadora, cambio de extensión de pata hidráulica, ampliación de caja de cambios y motor hidráulico, radiación separada de aceite hidráulico, adición de bloque de goma.
