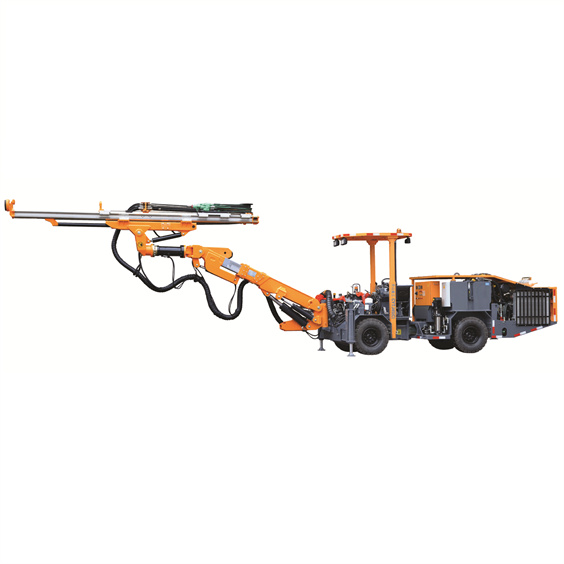

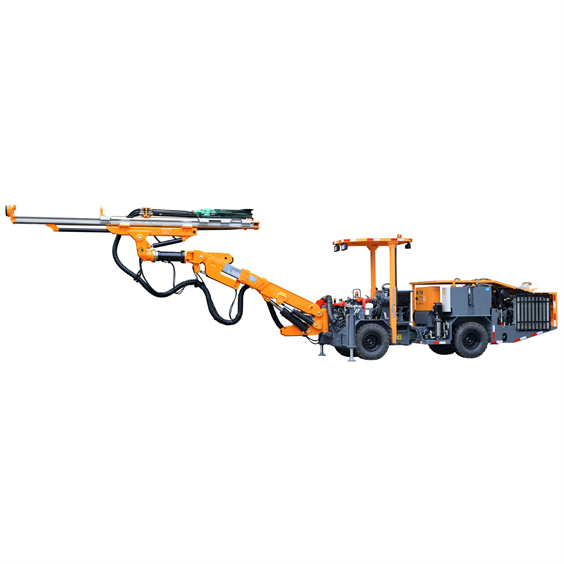

KJ211 Perforadora Jumbo de Túnel Top Hammer
Características:
La perforadora hidráulica para túneles KJ211 se utiliza para labores mineras y excavación de túneles, siendo un equipo de perforación independiente. Permite realizar perforaciones de barrenos verticales, inclinados y horizontales, adaptándose a rocas duras en cualquier sección de 7 a 35 m².
El brazo rígido y flexible garantiza una cobertura óptima de la sección; la rotación de 360° y el bastidor autonivelante facilitan la colocación del taladro.
El brazo también es apto para perforaciones de cruces laterales y anclajes de roca.
La perforadora ofrece una excelente visibilidad al operador.
La distribución equilibrada y el chasis articulado con tracción en las cuatro ruedas garantizan un desplazamiento ágil, rápido y seguro en túneles estrechos.
El martillo de percusión de alta frecuencia cuenta con pistón escalonado, que mejora la eficiencia de transmisión de ondas de impacto y la velocidad de perforación, reduce el desgaste de las herramientas y mantiene un rendimiento óptimo.
Amplio espacio de trabajo y funciones automáticas que permiten al operador concentrarse en la perforación de forma segura, rápida y precisa.
Todas las piezas relevantes cuentan con protección adecuada y son de fácil mantenimiento.

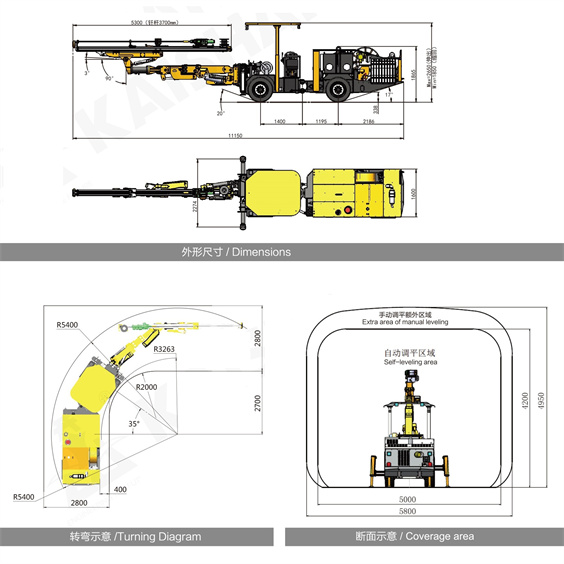

| Dimensiones y peso | Sistema de aire y agua | ||||||||
| Largo | 10000mm | Compresor de aire | 1*JN5 | Consumo de aceite de lubricación | 180-250g/h | ||||
| Ancho | 1600mm | Capacidad del compresor | 0.5m³/min | ||||||
| Alto | 1850/2650mm | Presión | 6-8bar | Bomba de agua | 1xCR3 | 1xCR5 | |||
| Peso | Aprox. 11000kgs | Dispositivo de lubricación de vástago | Bomba de lubricación de pulso electrónico | Potencia | 1.5kW | 5.5kW | |||
| Velocidad de desplazamiento en terreno llano | 10km/h | ||||||||
| Consumo de aire de lubricación | 0.3m³/min | Capacidad de bomba de agua | 3m3/h | 6m3/h | |||||
| Capacidad máxima de ascenso | 25%( 14°) | ||||||||
| Chasis | |||||||||
| Protección de seguridad | Motor diésel | Cummins QSB3.9-C80-31 60KW,2200rpm | Neumáticos | 300-15 | |||||
| Nivel de ruido | ＜100dB(A) | Purificación de escape | Catalizador de escape | Mecanismo de dirección | Dirección articulada: ±35° | ||||
| Techo de seguridad elevable | Cumple con requisitos FOPS y ROPS | Sistema de tracción | Sistema hidráulico cerrado de 4 ruedas motrices | Freno de estacionamiento | Freno de discos múltiples húmedos | ||||
| Ángulo de oscilación | Oscilación eje trasero: ±6° | Freno de marcha | Freno hidrostático | ||||||
| Tanque de combustible | 30L | ||||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | ||||||||
| Martillo perforador | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | Motor | 45kW | 55kW | 75kW | ||
| Potencia de impacto | 13kW | 18.8kW | 21kW | Impacto /Avance/ Posicionamiento | Bomba de pistón de desplazamiento variable axial | ||||
| Flujo de impacto | 105L/min | 135L/min | 100-120L/min | Rotación | Bomba de engranajes | ||||
| Presión de impacto | 130bar | 135bar | 180bar | Filtro finura | 10µ | ||||
| Presión máxima de rotación | 150bar | 150bar | 210bar | Tanque de aceite hidráulico | 240L | ||||
| Frecuencia de impacto | 62Hz | 47Hz | 62 Hz | Enfriador hidráulico | Enfriador de agua | ||||
| Par motor | 325Nm | 780Nm | 764Nm | Voltaje de trabajo | 380V | ||||
| Diámetro de barrenos | Φ32-76mm | Φ42-102mm | Φ42-102mm | Frecuencia | 50Hz | ||||
| Rotación del bastidor | 360° | Método de arranque | Estrella-triángulo | ||||||
| Extensión de avance | 1600mm | Carrete de cable | 1*F440 | ||||||
| Modelo de brazo | K 26F | Longitud de cable | 100m | 80m | |||||
| Tipo de brazo | Autonivelante | Diámetro exterior cable | Φ28mm | Φ32mm | |||||
| Extensión de brazo | 1200mm | Especificaciones cable | 3×35+3G6+2×1.5 | 3×50+3G6+2×1.5 | |||||
