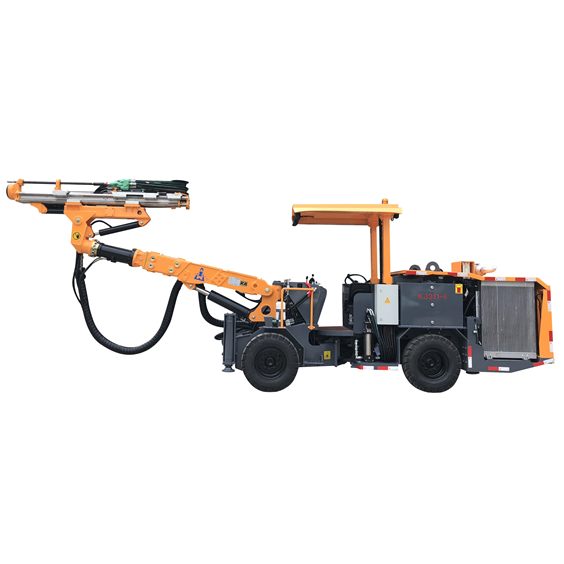

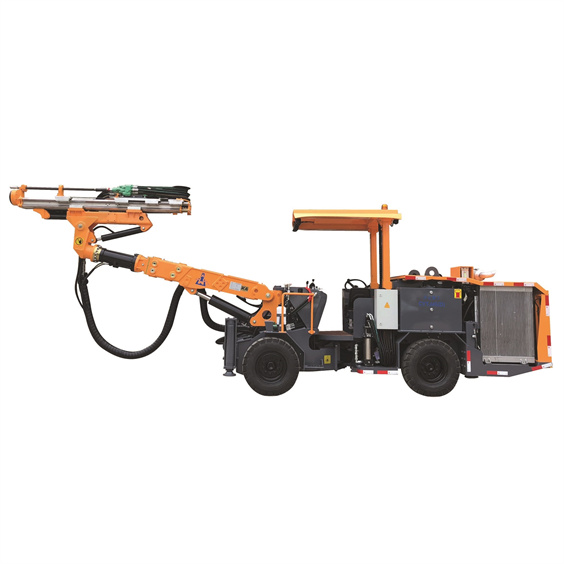

KJ311 (Trituración secundaria) Perforadora Jumbo de Túnel Top Hammer
Características:
La perforadora hidráulica para túneles KJ311 (trituración secundaria) está diseñada especialmente para perforación rocosa en estaciones múltiples y en corto tiempo. La unidad de perforación funciona con motor diésel y cuenta con compresor de aire integrado. Utiliza un tanque de agua para el suministro hídrico, sin necesidad de fuentes externas de agua, aire ni energía eléctrica. Esta perforadora permite una perforación rocosa rápida y una traslación ágil entre puestos de trabajo, siendo especialmente adecuada para el procesamiento de bloques grandes de mineral en minas que emplean el método de hundimiento natural de macizos.

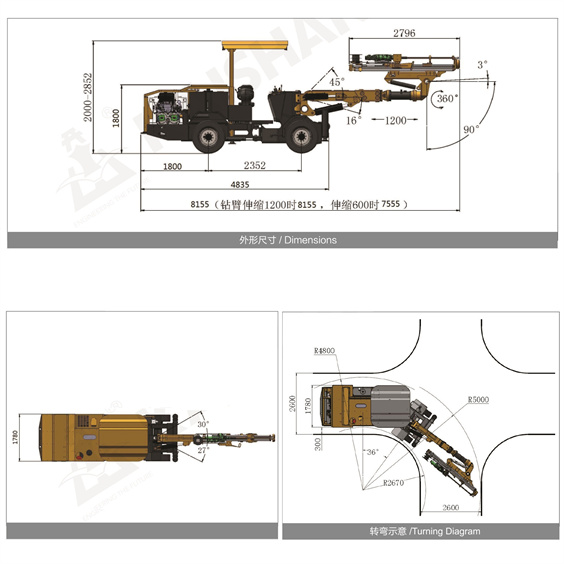

| Dimensiones y peso | Sistema de aire y agua | |||||||||
| Longitud | 8200 mm | Compresor de aire | CP9952 | Consumo de aceite de lubricación | 180-250 g/h | |||||
| Anchura | 1780 mm | Capacidad del compresor de aire | 0,3 m³/min | |||||||
| Altura | 2000/3000 mm | Presión | 3-5 bar | Capacidad de la bomba de agua | 3 m³/h | |||||
| Peso | Aprox. 12000 kg | Dispositivo de lubricación del vástago | Bomba de lubricación por pulso electrónico | |||||||
| Velocidad de desplazamiento en terreno llano | 10 km/h | |||||||||
| Capacidad máxima de ascenso | 25％(14°) | |||||||||
| Chasis | ||||||||||
| Motor diésel | Cummins QSB3.9-C125/93KW，2200 rpm | Neumáticos | 11.00-20 | |||||||
| Protección de seguridad | Purificación de gases de escape | Catalizador de escape | Mecanismo de dirección | Dirección articulada: ±40° | ||||||
| Nivel de ruido | ＜100 dB(A) | |||||||||
| Techo de seguridad elevable | Cumple con los requisitos de FOPS y ROPS | Sistema de accionamiento | Sistema hidráulico cerrado para tracción en las cuatro ruedas | Freno de servicio | Freno hidráulico de dos circuitos | |||||
| Ángulo de oscilación | Oscilación del eje trasero: ±6° | Freno de estacionamiento | Freno multidisco húmedo del reductor | |||||||
| Depósito de combustible | 170 L | |||||||||
| Sistema de perforación | Brazo de perforación | |||||||||
| Martillo perforador | 1×HC50/R38 | Modelo de brazo de perforación | K25 | |||||||
| Potencia de impacto | 13 kW | Tipo de brazo de perforación | Telescópico | |||||||
| Caudal de fluido de impacto | 105 L/min | Extensión del brazo | 1200 mm | |||||||
| Presión de impacto | 130 bar | Unidad de potencia electrohidráulica | ||||||||
| Presión máxima de rotación | 150 bar | Impacto / Alimentación / Posicionamiento | Bomba de pistón de desplazamiento variable axial | |||||||
| Frecuencia de impacto | 62 Hz | |||||||||
| Par de torsión | 325 N·m | Rotación | Bomba de engranajes | |||||||
| Diámetro de perforación | Φ32-76 mm | Finenza de filtración | 10 μ | |||||||
| Rotación de la viga | 360° | Depósito de aceite hidráulico | 240 L | |||||||
| Extensión de avance | 850 mm | Enfriador hidráulico | Enfriador de agua | |||||||
| Profundidad de perforación | 1000 mm | 1500 mm | ||||||||
| Varilla de perforación | R38-H35-R32-1350 | R38-H35-R32-1850 | ||||||||
