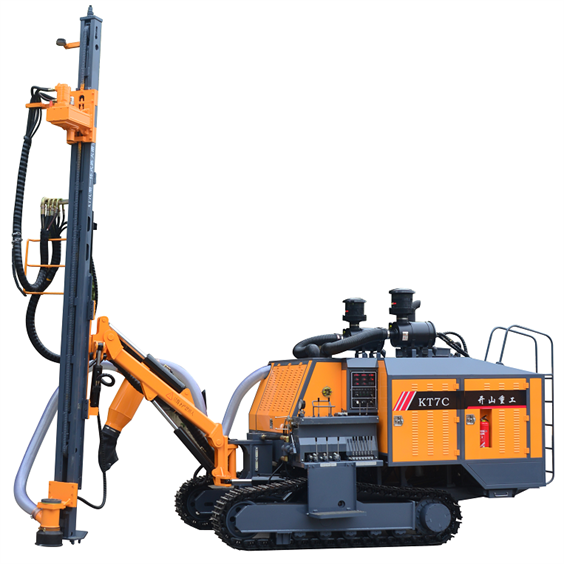

Perforadora Integrada KT7C
Cabeza rotativa potente
Cabeza rotativa de diseño grande y robusto para una salida de par alto estable, menor atasco de herramientas de perforación y regulación de velocidad continua.
Bastidor de avance robusto y resistente
Nuevo sistema de posicionamiento diseñado, más fácil de operar en las peores condiciones. Mecanismo de avance por cilindro y cable para un funcionamiento suave. Pieza deslizante de nailon para prolongar la vida útil del mástil de avance. El riel guía está instalado en inclinación, lo que facilita la operación y la observación.
Brazo flexible
Diseño de perforación multidireccional. Para condiciones de perforación complejas, con una distancia al suelo de 350 mm para aplicaciones de perforación horizontal, está adecuadamente cualificado para perforaciones horizontales a baja altura.
Sistema hidráulico
El sistema hidráulico ha sido actualizado, el cilindro hidráulico es más fiable, el caudal del sistema se incrementa y la velocidad de perforación rotativa aumenta.
Colector de polvo seco ampliado
Es de flujo laminar ciclónico hidráulico. Reduce el polvo y protege la salud de los trabajadores. Disminuye la contaminación atmosférica y protege el medio ambiente.
Oruga de acero de construcción
Equipado con sistema de desplazamiento con reducción de velocidad y orugas de excavadora estándar, de estructura compacta. Excelente rendimiento fuera de carretera con potente sistema de desplazamiento hidráulico de dos velocidades, para una tasa de fallos extremadamente baja.
Motor diésel
Equipado con motor de seis cilindros Yuchai (China III), reduce las emisiones y protege el medio ambiente.
Oscilación de orugas para un mejor desplazamiento. & rendimiento en terrenos accidentados
Compresor de aire de tornillo
Perforadora superficial todo en uno, equipada con compresor de aire de tornillo Kaishan de 15 m³/min y 17 bar.
Panel de control
Todos los controles integrados en el panel de control para una operación cómoda por un solo operador, mayor eficiencia de trabajo y menor costo de perforación, operación más segura y confortable.
Motor hidráulico de desplazamiento
Motor hidráulico de pistón para desplazamiento a dos velocidades. Bajo ruido, alta eficiencia, larga vida útil, alta potencia y fácil mantenimiento.
| Modelo# | *KT7C* |
| Peso | 9600kgs |
| Dimensiones | 8000×2300m×2700mm |
| Motor diésel | Yuchai YC6A260-T30,195kw/265hp |
| Dureza de perforación | f=6-20 |
| Diámetro de perforación | Φ80-115mm(3″-4 1/2″) |
| Profundidad máxima de perforación | 25m / 7.6ft |
| Capacidad del compresor de aire de tornillo | 15m³/min(530cfm) |
| Presión de descarga del compresor de aire de tornillo | 1.7MPa(250Psi) |
| Martillo DTH | Standard K3 (Optional:M3,K4) |
| Barra de perforación | Standard Φ64X3000mm (Optional:Φ76X3000mm) |
| Broca de perforación | Standard Φ90mm-K3 (Optional:Φ90mm-M3, Φ90/95/100/105mm-K3,Φ105/110/115mm-K4) |
| Velocidad de rotación | 0-120rpm |
| Par rotativo (Max.) | 2450N.m(Max.) |
| Fuerza de elevación | 25KN |
| Carrera de avance | 3000mm |
| Velocidad de desplazamiento | 2.5/4.0km/h |
| Capacidad de escalada | ≦30° |
| Distancia al suelo | 430mm |
| Ángulo de elevación del brazo de perforación | Down 42°,Up 28° |
| Ángulo de inclinación del carro | 129° |
| Ángulo de giro del carro | Left 35°,Right 38° |
| Ángulo de giro horizontal lateral del carro | Right 42° ~ 89° |
| Ángulo de giro del brazo de perforación | Left 60°,Right 39° |
| Ángulo de nivelación del bastidor | Down 9°,Up 10° |
| Longitud de compensación del haz | 900mm |
| Método de recogida de polvo | Tipo seco (Flujo laminar ciclónico hidráulico) |
