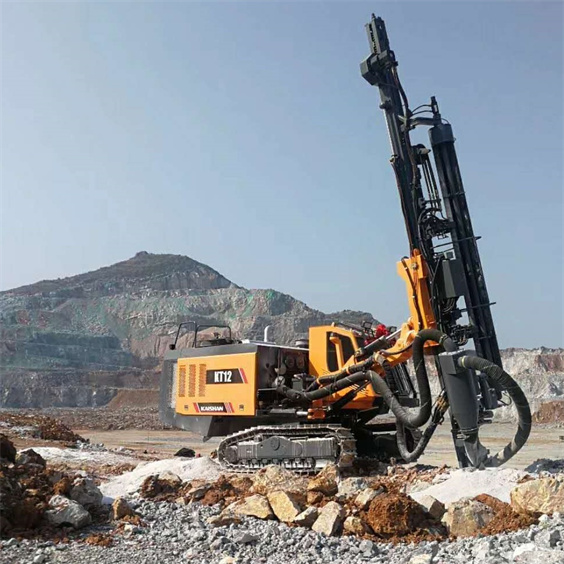

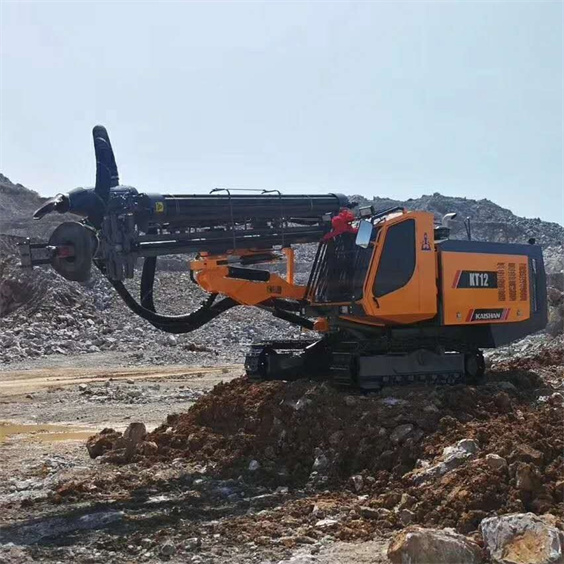

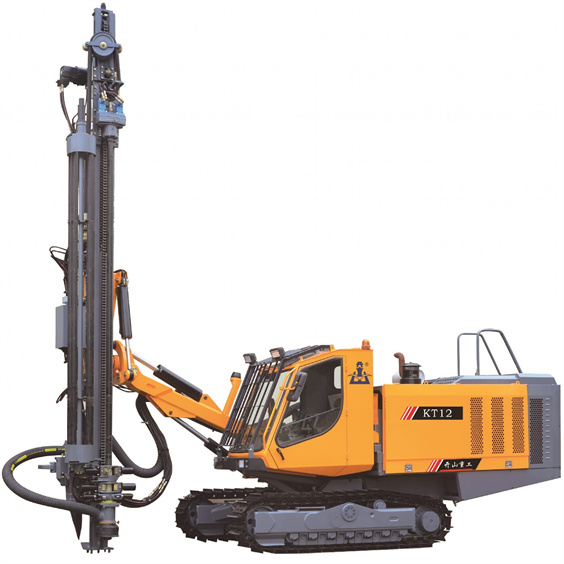

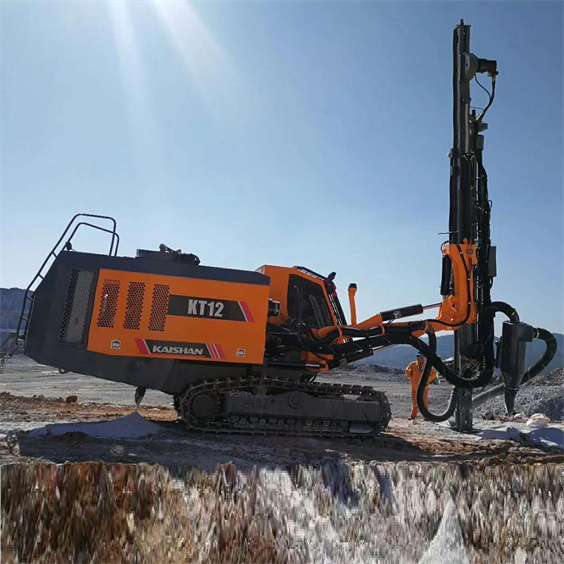

Perforadora integrada KT12
Características:
Cabezal rotativo potente
Cabezal de rotación de diseño robusto para una entrega de par alto y fluido, con menor atasco de herramientas y regulación continua de velocidad.
Viga de avance reforzada para servicio pesado
Sistema de posicionamiento de nuevo diseño, más fácil de operar en las condiciones más adversas.
Avance por cilindro y cable de acero para control preciso y perforación de alta precisión.
Apto para perforaciones en diversos ángulos y horizontales.
Material compuesto y rodamiento autolubricante, sin necesidad de mantenimiento.
Cambiador automático de barras de perforación
Rack de almacenamiento y cambiador automático.
Cambiador mecánico eficiente, rápido y fiable.
Plataforma hidráulica de sujeción que maneja fácilmente diferentes tamaños de barras.
Viga flexible
Diseño de perforación multidireccional, adaptado a condiciones complejas.
Viga tipo caja de alta resistencia para mayor resistencia a tracción, compresión, corte, flexión y torsión.
Diseño sencillo para mantenimiento cómodo y posicionamiento preciso.
Colector de polvo seco ampliado
Sistema de recolección de polvo seco de dos etapas con mayor área de filtración, para limpieza automática y continua.
Extracción sencilla de los elementos filtrantes para un mantenimiento eficiente.
Campana recolectora de polvo móvil para visión clara del orificio y control preciso de la operación inicial.
Compresor de aire de tornillo
Perforadora superficial todo en uno, equipada con compresor de aire de tornillo Kaishan de 22 m³/min, 24 bar.
Motor diésel
Equipado con motor Cummins (norma China III), reduce emisiones y protege el medio ambiente.
Cabina
Cabina con aire acondicionado, protección contra caída de rocas FOPS y antivuelco ROPS.
Cabina panorámica con aislamiento acústico y antivibración.
Visualización en tiempo real del ángulo y profundidad de perforación.
Chasis
Chasis de orugas de alta resistencia, con oscilación hidráulica de ±10° en bastidor reforzado.
Gran fuerza de tracción y amplia holgura al suelo, con excelente capacidad todoterreno.
| Modelo | KT12 |
| Peso | 17500 kg |
| Dimensiones | 9830×2580×3320 mm |
| Motor diésel | Cummins QSL8.9-C360-30, 265 kW / 360 CV / 2200 r/min |
| Dureza de perforación | f=6-20 |
| Diámetro de perforación | Φ115-152 mm (4 1/2″ – 6″) |
| Profundidad económica de perforación | 28 m / 8,5 ft |
| Número de barras | 6+1 |
| Capacidad del compresor de aire de tornillo | 20 m³/min (706 cfm) |
| Presión de descarga del compresor | 2,2 MPa (319 Psi) |
| Martillo DTH | Estándar K5 (Opcional: K4, K5) |
| Barra perforadora | Estándar Φ89×4000 mm (Opcional: Φ76×4000 mm) |
| Broca | Estándar Φ136 mm-K5 (Opcional: Φ120/125/130/146 mm-K4, Φ136/140/146/152 mm-K5) |
| Velocidad de rotación | 0-100 rpm |
| Par de rotación (máx.) | 3450 N·m (máx.) |
| Fuerza de elevación | 120 KN |
| Método de avance | Cadena de rodillos |
| Longitud de compensación de la viga | 1353 mm |
| Carrera de avance | 4490 mm |
| Velocidad de desplazamiento | 0-3,0 km/h |
| Capacidad de ascenso | ≦25° |
| Distancia al suelo | 420 mm |
| Ángulo de elevación del brazo | Hacia abajo 20°, hacia arriba 47° |
| Ángulo de giro del brazo | Izquierda 21°, Derecha 50° |
| Ángulo de giro del carro | Izquierda 35°, Derecha 95° |
| Ángulo de inclinación del carro | 114° |
| Ángulo de nivelación de orugas | ±10° |
| Sistema de recolección de polvo | Tipo seco (flujo laminar ciclónico hidráulico) |
| Sistema de control de desplazamiento | Piloto hidráulico |
| Sistema de control de perforación | Piloto hidráulico |
| Antiatascamiento | Antiatascamiento electrohidráulico automático |
| Voltaje | 24 V DC |
| Cabina de seguridad | Cumple con requisitos ROPS & FOPS |
| Ruido interior | Inferior a 85 dB(A) |
| Asiento | Ajustable |
| Aire acondicionado | Temperatura estándar |
| Entretenimiento | Radio |
