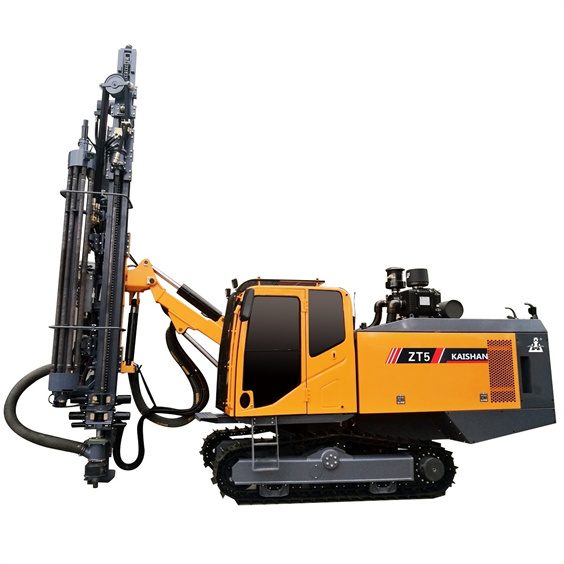

Perforadora integrada ZT5
Características:
Cabezal rotativo potente
Cabezal de rotación de diseño robusto para una salida de par alto y fluida, con menor atasco de herramientas de perforación y regulación continua de velocidad.
Viga de avance reforzada de alta resistencia
Sistema de posicionamiento de nuevo diseño, más fácil de operar en las peores condiciones. Avance por cilindro y cable de acero para un control preciso del avance y una perforación de alta precisión. Adecuado para perforaciones en diversos ángulos y horizontales. Material compuesto y rodamiento autolubricante, sin necesidad de mantenimiento.
Cambiador automático de barras de perforación
Rack de almacenamiento y cambiador automático. Cambiador mecánico eficiente, rápido y fiable. Plataforma hidráulica de sujeción para manejar fácilmente diferentes tamaños de barras.
Viga flexible
Diseño de perforación multidireccional. Para condiciones de perforación complejas. Viga tipo caja de alta resistencia para mayor resistencia a tracción, compresión, corte, flexión y torsión. Diseño sencillo para un mantenimiento cómodo y posicionamiento preciso.
Colector de polvo seco ampliado
Sistema de recolección de polvo seco de dos etapas con mayor área de filtración para recolección automática y continua de polvo con autolimpieza. Extracción sencilla de los elementos filtrantes para un mantenimiento eficiente. Campana recolectora de polvo móvil para una visión clara del orificio inicial y control de la operación.
Compresor de aire de tornillo
Perforadora superficial todo en uno, con compresor de aire de tornillo Kaishan integrado de 12 m³/min, 15 bar.
Motor diésel
Equipado con motor Yuchai (China III), reduce emisiones y protege el medio ambiente.
Cabina
Cabina con aire acondicionado, protección contra caída de rocas FOPS y antivuelco ROPS, cabina panorámica con aislamiento acústico y antivibración. Opcional: visualización en tiempo real del ángulo y profundidad de perforación.
Chasis
Chasis de orugas de alta resistencia, oscilación hidráulica de ±10° en bastidor de orugas reforzado. Gran fuerza de tracción y mayor distancia al suelo para excelentes capacidades todoterreno.
| Model# | *ZT5* |
| Peso | 13800 kg |
| Dimensiones | 8850×2180×2830 mm |
| Motor diésel | Yuchai YCA07240-T300, 176 kW / 240 CV / 2200 r/min |
| Dureza de perforación | f=6-20 |
| Diámetro de perforación | Φ90-115 mm (4″-5″) |
| Profundidad económica de perforación | 24 m / 7,9 ft |
| Número de barras | 7+1 |
| Capacidad del compresor de aire de tornillo | 12 m³/min (425 cfm) |
| Presión de descarga del compresor de aire de tornillo | 1,5 MPa (218 Psi) |
| Martillo DTH | Estándar M3 (Opcional: K3, K4) |
| Barra perforadora | Estándar Φ64×3000 mm (Opcional: Φ76×3000 mm) |
| Broca | Estándar Φ90 mm-M3 (Opcional: Φ90/95/100/105 mm-K3, Φ105/110/115 mm-K4) |
| Velocidad de rotación | 0-120 rpm |
| Par de rotación (máx.) | 1680 N·m (máx.) |
| Fuerza de elevación | 120 KN |
| Método de avance | Motor + Cadena de rodillos |
| Longitud de compensación de la viga | 1200 mm |
| Carrera de avance | 3490 mm |
| Velocidad de desplazamiento | 0-3,0 km/h |
| Capacidad de ascenso | ≦25° |
| Distancia al suelo | 430 mm |
| Ángulo de elevación del brazo de perforación | Hacia abajo 20°, hacia arriba 47° |
| Ángulo de giro del brazo de perforación | Izquierda 20°, Derecha 50° |
| Ángulo de giro del carro | Izquierda 35°, Derecha 95° |
| Ángulo de inclinación del carro | 120° |
| Ángulo de nivelación de orugas | ±10° |
| Método de recolección de polvo | Tipo seco (flujo laminar ciclónico hidráulico) |
| Sistema de control de desplazamiento | Piloto hidráulico |
| Sistema de control de perforación | Piloto hidráulico |
| Antiatascamiento | Antiatascamiento electrohidráulico automático |
| Voltaje | 24 V DC |
| Cabina segura | Cumple con los requisitos ROPS & FOPS |
| Ruido interior | Inferior a 85 dB(A) |
| Asiento | Ajustable |
| Aire acondicionado | Temperatura estándar |
| Entretenimiento | Radio |
