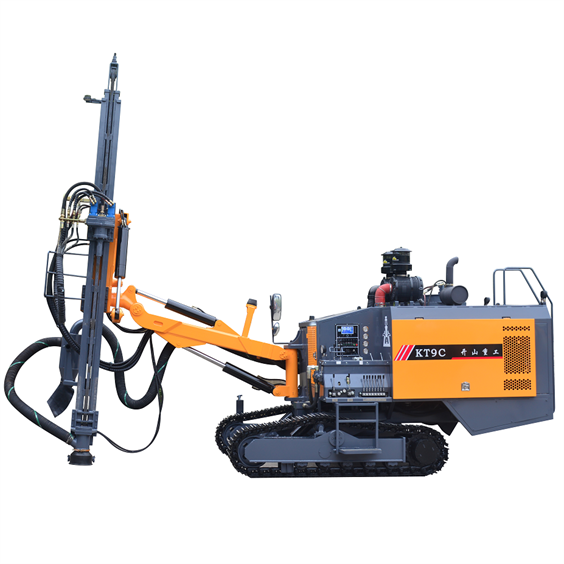

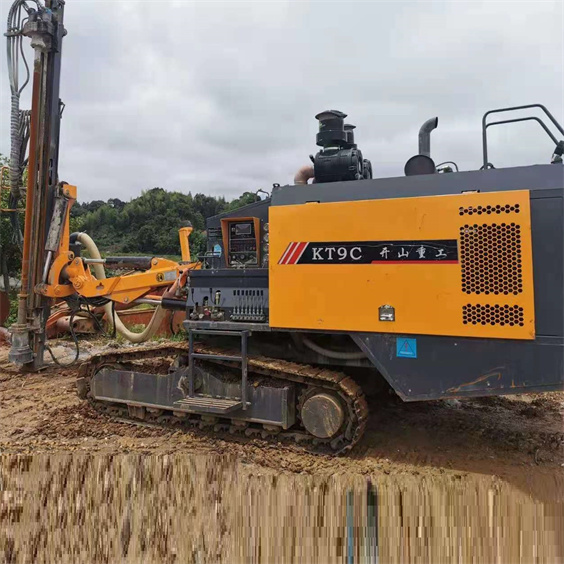

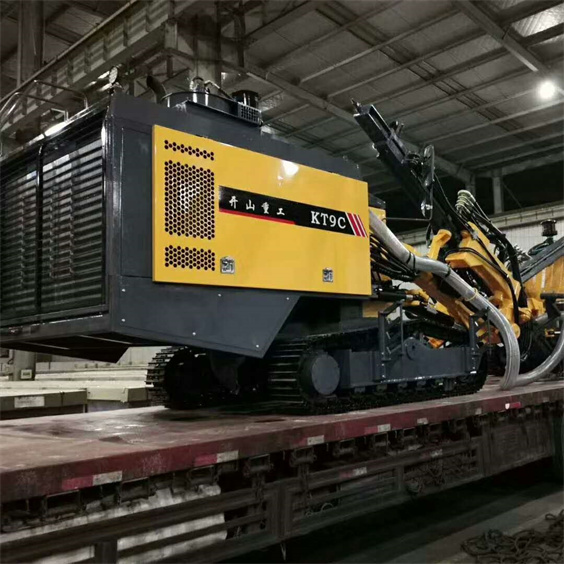

Perforadora integrada KT9C
Características:
Cabezal rotativo potente
Cabezal de rotación de diseño robusto para una salida de par alto y fluida, con menor atasco de herramientas de perforación y regulación continua de velocidad.
Viga de avance reforzada de alta resistencia
Sistema de posicionamiento de nuevo diseño, más fácil de operar en las peores condiciones. Mecanismo de avance por cilindro y cable para funcionamiento suave. Pieza deslizante de nailon para mayor vida útil de la viga de avance. El riel guía está instalado en forma inclinada, lo que facilita la operación y la observación.
Sistema hidráulico
El sistema hidráulico ha sido actualizado, el cilindro hidráulico es más fiable, el caudal del sistema se incrementa y la velocidad de perforación rotativa aumenta.
Brazo flexible
Diseño de perforación multidireccional. Para condiciones de perforación complejas, con una distancia al suelo de 350 mm para aplicaciones de perforación horizontal, apto para perforaciones horizontales a baja altura.
Colector de polvo seco ampliado
Cuenta con flujo laminar ciclónico hidráulico. Reduce el polvo y protege la salud de los trabajadores. Disminuye la contaminación atmosférica y protege el medio ambiente.
Compresor de aire de tornillo
Perforadora superficial todo en uno, equipada con compresor de aire de tornillo Kaishan integrado de 15 m³/min, 17 bar.
Orugas de acero para construcción
Equipada con sistema de desplazamiento con reducción de velocidad y orugas de excavadora estándar para una estructura compacta. Excelente rendimiento todoterreno con potente sistema de desplazamiento hidráulico de dos velocidades, para una tasa de fallos extremadamente baja.
Motor diésel
Equipada con motor Yuchai o Cummins (China III), reduce emisiones y protege el medio ambiente.
Oscilación de orugas para mejor desplazamiento y rendimiento en terrenos irregulares
Panel de control
Todos los controles integrados en el panel de control para una operación cómoda por un solo operador, mayor eficiencia laboral y menor costo de perforación, operación más segura y confortable.
Motor hidráulico de desplazamiento
Motor hidráulico de pistón para desplazamiento de dos velocidades. Bajo ruido, alta eficiencia, larga vida útil, alta potencia y fácil mantenimiento.
| Model# | *KT9C* |
| Peso | 12000 kg |
| Dimensiones | 8150×2260×2950 mm |
| Motor diésel | Yuchai YCA08280-T300, 205 kW / 280 CV o Cummins QSC8.3-C260-30, 194 kW / 260 CV |
| Dureza de perforación | f=6-20 |
| Diámetro de perforación | Φ90-125 mm (4″-5″) |
| Profundidad económica de perforación | 25 m / 7,6 ft |
| Capacidad del compresor de aire de tornillo | 17 m³/min (600 cfm) |
| Presión de descarga del compresor de aire de tornillo | 1,7 MPa (250 Psi) |
| Martillo DTH | Estándar K4 (Opcional: K3, K4) |
| Barra perforadora | Estándar Φ76×3000 mm (Opcional: Φ76×3000 mm) |
| Broca | Estándar Φ115 mm-K4 (Opcional: Φ90/100/105 mm-K3, Φ105/110/120/125 mm-K4) |
| Velocidad de rotación | 0-120 rpm |
| Par de rotación (máx.) | 2800 N·m (máx.) |
| Fuerza de elevación | 32 KN |
| Carrera de avance | 3490 mm |
| Velocidad de desplazamiento | 2,5 / 4,0 km/h |
| Capacidad de ascenso | ≦25° |
| Distancia al suelo | 430 mm |
| Ángulo de elevación del brazo de perforación | Hacia abajo 20°, hacia arriba 57° |
| Ángulo de inclinación del carro | 114° |
| Ángulo de giro del carro | Izquierda 95°, Derecha 35° |
| Ángulo de giro del brazo de perforación | Izquierda 50°, Derecha 18° |
| Ángulo de nivelación del bastidor | ±10° |
| Longitud de compensación de la viga | 900 mm |
| Método de recolección de polvo | Tipo seco (flujo laminar ciclónico hidráulico) |
