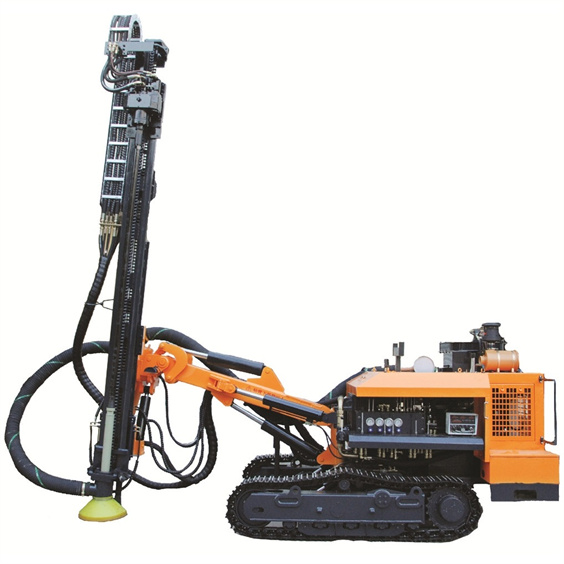

Perforadora de superficie KG610/KG610H
Características:
Cabeza rotativa
Rotación doble motores cicloidales para un par de giro potente. Cabezal de giro de diseño mayor y más resistente, para una salida de par alta y fluida, menor atasco de herramientas de perforación y regulación de velocidad continua.
Avance potente de alta resistencia
Nuevo diseño del sistema de posicionamiento del bastidor, más fácil de operar en las peores condiciones. Mecanismo de avance por cilindro y cable para un funcionamiento suave. Piezas deslizantes de nailon para prolongar la vida útil del bastidor de avance. El riel guía está instalado en forma inclinada, lo que facilita la operación y la observación.
Brazo flexible
Diseño de perforación multidireccional. Para condiciones de perforación complejas, con una distancia al suelo de 350 mm para aplicaciones de perforación horizontal, es adecuado para perforaciones horizontales a baja altura.
Sistema hidráulico
El sistema hidráulico ha sido actualizado, el cilindro hidráulico es más fiable, el caudal del sistema se incrementa y aumenta la velocidad de perforación rotativa.
Colector de polvo seco ampliado
El KG610H está equipado con colector de polvo. Se trata de un sistema hidráulico de flujo laminar ciclónico. Reduce el polvo y protege la salud de los trabajadores. Disminuye la contaminación atmosférica y protege el medio ambiente.
Orugas de acero de construcción
Equipado con sistema de desplazamiento con reducción de velocidad y orugas de excavadora estándar, de estructura compacta. Excelente rendimiento fuera de carretera con potente sistema de desplazamiento hidráulico de dos velocidades, para una tasa de fallos extremadamente baja.
Motor diésel
Equipado con motor Cummins de seis cilindros (China III), reduce las emisiones y protege el medio ambiente.
Oscilación de orugas para un mejor desplazamiento y rendimiento en terrenos irregulares.
Panel de control
Todos los controles integrados en el panel de control para una operación cómoda por un solo operador, mayor eficiencia de trabajo y menor costo de perforación, operación más segura y confortable.
Motor hidráulico de desplazamiento
Motor hidráulico de pistón para desplazamiento a dos velocidades. Bajo ruido, alta eficiencia, larga vida útil, alta potencia y fácil mantenimiento.
| Modelo# | *KG610* | *KG610H* |
| Peso | 7100kgs | 7600kgs |
| Dimensiones | 6700×2250m×2850mm | 6700×2800m×2850mm |
| Motor diésel | Cummins QSB3.9-C125,92kw/125hp /2200 r/min | |
| Dureza de perforación | f=6-20 | |
| Diámetro de perforación | Φ105-203mm(4″-8″) | |
| Profundidad de perforación económica | 25m / 7.6ft | |
| Consumo de aire | 15-26m³/min(460-883cfm) | |
| Martillo DTH | Standard K5 (Optional:K6) | |
| Barra de perforación | Standard Φ76X3000mm (Optional:Φ89X3000mm) | |
| Broca de perforación | Standard Φ115mm-K4 (Optional:Φ136/140/146/152/157/165/178mm-K5,Φ152/165/178/190/203mm-K6) |
|
| Velocidad de rotación | 0-110rpm | |
| Par de giro (Max.) | 5000N.m(Max.) | |
| Fuerza de elevación | 25KN | |
| Método de avance | Motor + Cadena de rodillos | |
| Carrera de avance | 3000mm | |
| Velocidad de desplazamiento | 0-4km/h | |
| Capacidad de escalada | ≦30° | |
| Distancia al suelo | 440mm | |
| Ángulo de inclinación del mástil | Down 135°,Up 50°,Total 185° | |
| Ángulo de giro del brazo | Left 40°,Right 40°,Total 100° | |
| Ángulo de inclinación del brazo de perforación | Down 55°,Up 25°,Total 70° | |
| Ángulo de giro del brazo | Left 45°,Right 45°,Total 64° | |
| Ángulo de nivelación de la oruga | ±8° | |
| Longitud de compensación del mástil | 1200mm | |
| Altura máxima del orificio horizontal | 2850mm | |
| Altura mínima del orificio horizontal | 500mm | |

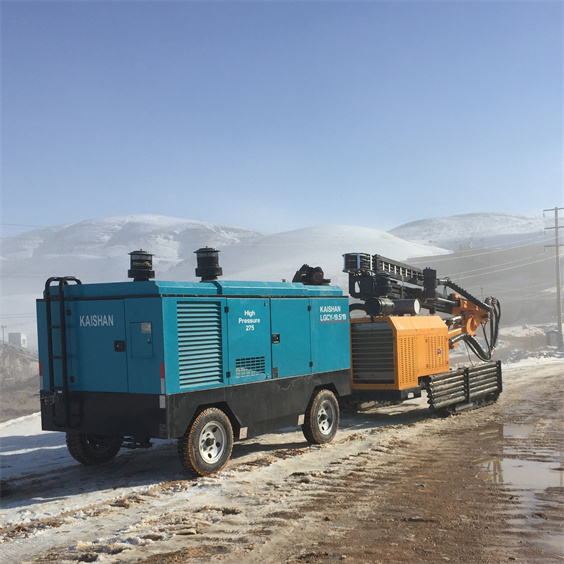

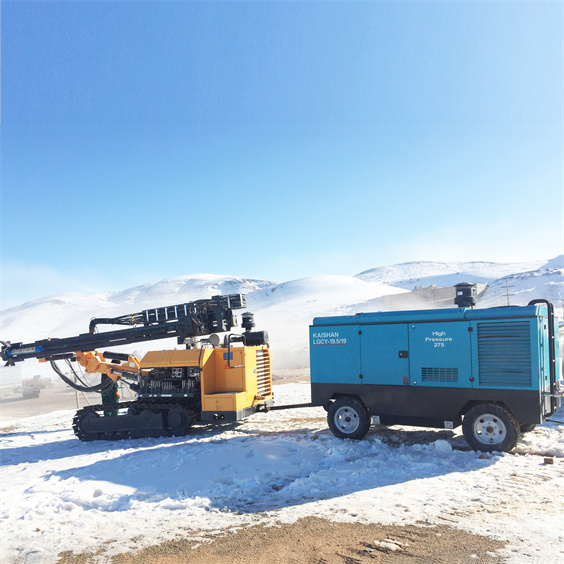

★Compresores de aire recomendados:
Compresor de aire de tornillo portátil con motor diésel, LGCY-18/17, LGCY-18/20, LGCY-19.5/19, LGCY-21/21, LGCY-22/20
Nota: La selección del compresor de aire depende del diámetro del orificio y de la longitud de la manguera de aire.
