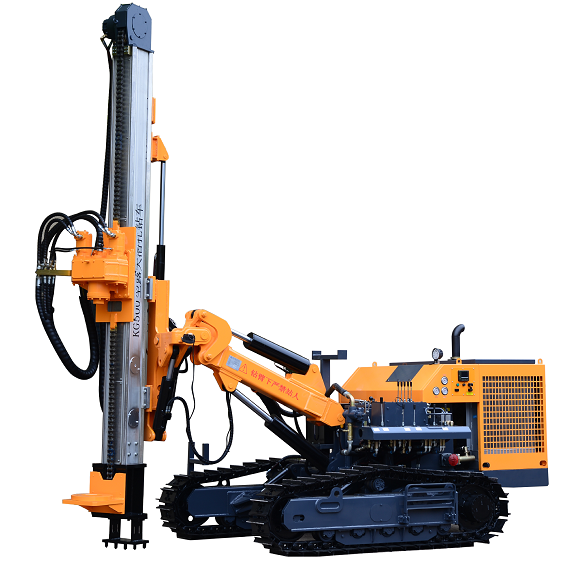

Perforadora de Superficie KG500/KG500A
Características:
Cabezal Rotativo Potente
La propulsión y rotación cuentan con doble velocidad, garantizando que la perforadora pueda trabajar en diferentes estratos rocosos con alta velocidad de perforación. El giroscopio de alta relación de reducción ofrece un par de rotación superior a 7000 N·m, y el motor de propulsión es un motor de pistón de alta presión que mejora la fuerza de elevación y la fiabilidad. Se puede aplicar ampliamente en obras de perforación de gran diámetro.
Bastidor de Avance de Aleación de Aluminio
El riel guía está fabricado en perfil de aleación de aluminio de alta resistencia y gran sección, la cadena de empuje es de rodillos sencillos, y las guías de deslizamiento utilizan materiales resistentes al desgaste para garantizar la vida útil del equipo.
Brazo Flexible
Diseño de perforación multidireccional. Para condiciones complejas, cuenta con una holgura de 350 mm respecto al suelo, apto para perforaciones horizontales a baja altura.
Bomba de Engranajes
Emplea una bomba de engranajes de hierro fundido de alta resistencia y gran desplazamiento, garantizando la calidad del producto, con ventajas como larga vida útil y rendimiento estable.
Sistema Hidráulico
Sistema hidráulico actualizado, cilindros hidráulicos más fiables, mayor caudal del sistema y mayor velocidad de rotación en la perforación.
Motor Diésel
Equipado con motor de cuatro cilindros Yuchai (China III), reduce emisiones y protege el medio ambiente.
Oscilación de orugas para mejor desplazamiento y rendimiento en terrenos irregulares
KG500A se basa en el modelo KG500 con cilindro de brazo oscilante (mayor ángulo) adicional.
Orugas de Acero para Construcción
Las orugas de desplazamiento son de tipo ancho con placa simple, con alta presión específica en el suelo y excelente rendimiento todoterreno.
Panel de Control
Todos los controles integrados en el panel para una operación cómoda por un solo operador, mayor eficiencia laboral, menor costo de perforación y manejo más seguro y confortable.
Motor Hidráulico de Desplazamiento
Motor hidráulico de pistón para desplazamiento a dos velocidades. Bajo ruido, alta eficiencia, larga vida útil, alta potencia y fácil mantenimiento.
| Modelo | KG500 | KG500A |
| Peso | 7000kgs | 7200kgs |
| Dimensiones | 6200×2430×2875mm | 6200×2430×2875mm |
| Motor diésel | Yuchai DKC9G0, 86kw/117hp /2200 r/min | |
| Dureza de perforación | f=6-20 | |
| Diámetro de perforación | Φ185-450mm (7″-18″) | |
| Presión de trabajo | 1-2,4MPa (145-348 Psi) | |
| Consumo de aire | 15-45m³/min (530-1590cfm) | |
| Martillo DTH | Estándar K8 (Opcional: K5, K6, K10…) | |
| Barra perforadora | Estándar Φ102×1200mm (Opcional: Φ114/127/139×1200mm) | |
| Broca | Estándar Φ300mm-K10 (Opcional: Φ105/110/120/125/130mm-K4, Φ136/140/146/152mm-K5) |
|
| Velocidad de rotación | 85rpm | |
| Par de rotación (máx.) | ≧7000N·m | |
| Fuerza de elevación | 60KN | |
| Método de avance | Cilindro de aceite + Cadena de hoja | |
| Carrera de avance | 2978mm | |
| Velocidad de desplazamiento | 0-3km/h | |
| Capacidad de ascenso | ≦30° | |
| Distancia al suelo | 325mm | |
| Ángulo de inclinación del bastidor | 165° | |
| Ángulo de giro del bastidor | Izquierda 50°(90°), Derecha 50°(15°) | |
| Ángulo de inclinación del brazo perforador | Hacia abajo 25°, hacia arriba 50°, total 70° | |
| Ángulo de giro del brazo | / | Izquierda 30°, Derecha 30° |
| Ángulo de nivelación de orugas | ±10° | |
| Longitud de compensación del bastidor | 1200mm | |
★Compresores de aire recomendados:
Compresor de aire de tornillo portátil con motor diésel: LGCY-18/17, LGCY-18/20, LGCY-19,5/19
Nota: La selección del compresor de aire depende del diámetro del agujero y la longitud de la manguera de aire.
