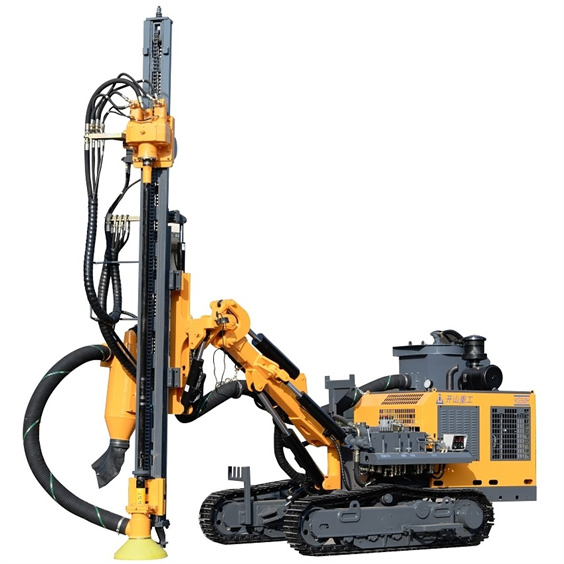

Perforadora de Superficie KG590/KG590H
Características:
Cabezal Rotativo Potente
Motor doble de rotación cicloidal para un par rotativo elevado. Cabezal rotativo de mayor tamaño y mayor resistencia, diseñado para una salida de par alto y estable, con menor riesgo de atasco de herramientas perforadoras y regulación de velocidad continua.
Bastidor de Avance Resistente para Trabajo Pesado
Nuevo sistema de posicionamiento diseñado para facilitar la operación en las condiciones más adversas. Mecanismo de avance por cilindro y cable para un funcionamiento suave. Pieza deslizante de nailon para prolongar la vida útil del bastidor de avance. El riel guía está instalado en inclinación, lo que facilita la operación y la observación.
Brazo Flexible
Diseño de perforación multidireccional. Para condiciones de perforación complejas, cuenta con una holgura de 350 mm respecto al suelo, apto para aplicaciones de perforación horizontal a baja altura.
Sistema Hidráulico
El sistema hidráulico ha sido actualizado, el cilindro hidráulico es más fiable, el caudal del sistema se ha incrementado y la velocidad de perforación rotativa es mayor.

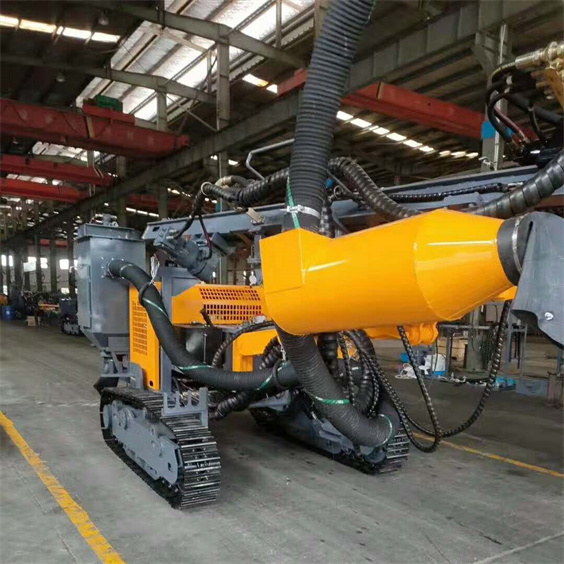

Colector de Polvo Seco Ampliado
El modelo KG590H está equipado con colector de polvo de flujo laminar ciclónico hidráulico. Reduce el polvo y protege la salud de los trabajadores. Disminuye la contaminación atmosférica y protege el medio ambiente.
Motor Diésel
Equipado con motor de cuatro cilindros Yuchai (China III), reduce las emisiones y protege el medio ambiente.
Oscilación de orugas para mejor desplazamiento y rendimiento en terrenos irregulares
Orugas de Acero para Construcción
Equipado con sistema de desplazamiento con reducción de velocidad y orugas estándar de excavadora para una estructura compacta. Excelente rendimiento todoterreno con un potente sistema de desplazamiento hidráulico de dos velocidades para una tasa de fallos extremadamente baja.
| Modelo | KG590 | KG590H |
| Peso | 7000kgs | 7200kgs |
| Dimensiones | 7100×2300×2700mm | 7100×2500×2700mm |
| Motor diésel | Yuchai YC4DK100-T304, 73kw/100hp /2200 r/min | |
| Dureza de perforación | f=6-20 | |
| Diámetro de perforación | Φ105-152mm (4″-6″) | |
| Profundidad económica de perforación | 25m / 7.6ft | |
| Consumo de aire | 15-22m³/min (460-777cfm) | |
| Martillo DTH | Estándar K4 (Opcional: K5) | |
| Barra perforadora | Estándar Φ76×3000mm (Opcional: Φ89×3000mm) | |
| Broca | Estándar Φ115mm-K4 (Opcional: Φ105/110/120/125/130mm-K4, Φ136/140/146/152mm-K5) |
|
| Velocidad de rotación | 0-100rpm | |
| Par de rotación (máx.) | 5000N·m (máx.) | |
| Fuerza de elevación | 25KN | |
| Método de avance | Motor + Cadena de rodillos | |
| Carrera de avance | 4150mm | |
| Velocidad de desplazamiento | 0-3.5km/h | |
| Capacidad de ascenso | ≦30° | |
| Distancia al suelo | 440mm | |
| Ángulo de inclinación del bastidor | Hacia abajo 135°, hacia arriba 50°, total 185° | |
| Ángulo de giro del brazo | Izquierda 50°, Derecha 50°, total 100° | |
| Ángulo de inclinación del brazo perforador | Hacia abajo 50°, hacia arriba 25°, total 70° | |
| Ángulo de giro del brazo | Izquierda 45°, Derecha 45°, total 64° | |
| Ángulo de nivelación de orugas | ±10° | |
| Longitud de compensación del bastidor | 900mm | |
| Altura máxima de perforación horizontal | 3500mm | |
| Altura mínima de perforación horizontal | 350mm | |
★Compresores de aire recomendados:
Compresor de aire de tornillo portátil con motor diésel: LGCY-18/17, LGCY-18/20, LGCY-19.5/19, LGCY-21/21, LGCY-22/20
Nota: La selección del compresor de aire depende del diámetro del agujero y la longitud de la manguera de aire.
