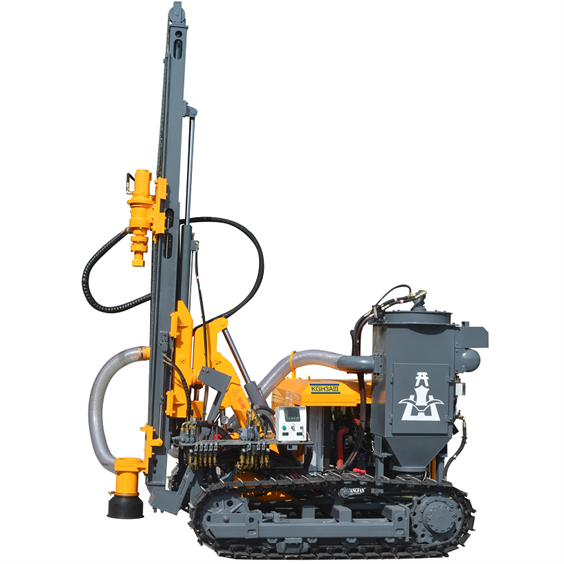

Perforadora de Superficie KGH3
Características:
Cabezal Rotativo Potente
Cabezal rotativo de diseño grande y robusto para una salida de par alto y estable, con menor riesgo de atasco de herramientas perforadoras y regulación de velocidad continua.
Bastidor de Avance Resistente para Trabajo Pesado
Nuevo sistema de posicionamiento de diseño, más fácil de operar en las condiciones más adversas. Mecanismo de avance por cilindro y cable para un funcionamiento suave. Pieza deslizante de nailon para prolongar la vida útil del bastidor de avance. El riel guía está instalado en inclinación, lo que facilita la operación y la observación.

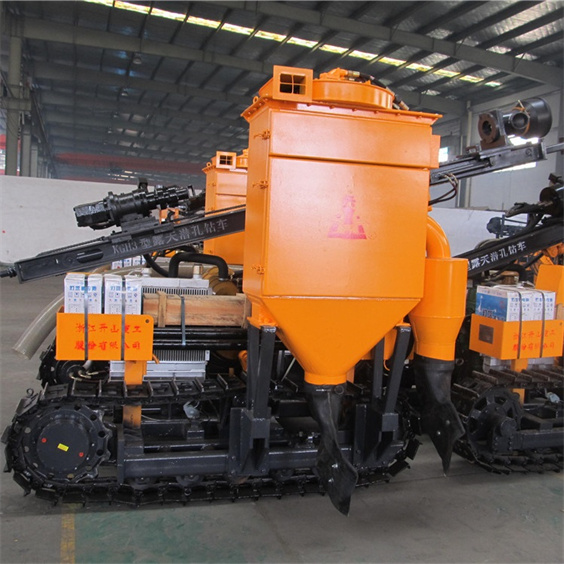

Colector de Polvo Seco
Equipado con colector de polvo de flujo laminar ciclónico hidráulico. Reduce el polvo y protege la salud de los trabajadores. Disminuye la contaminación atmosférica y protege el medio ambiente.
Sistema Hidráulico
El sistema hidráulico ha sido actualizado, el cilindro hidráulico es más fiable, el caudal del sistema se ha incrementado y la velocidad de perforación rotativa es mayor.
Motor Diésel
Equipado con motor de cuatro cilindros Yuchai (China III, opcional: China II), reduce las emisiones y protege el medio ambiente.
Orugas de Acero para Construcción
Equipado con sistema de desplazamiento con reducción de velocidad y orugas estándar de excavadora para una estructura compacta. Excelente rendimiento todoterreno con un potente sistema de desplazamiento hidráulico de dos velocidades para una tasa de fallos extremadamente baja.

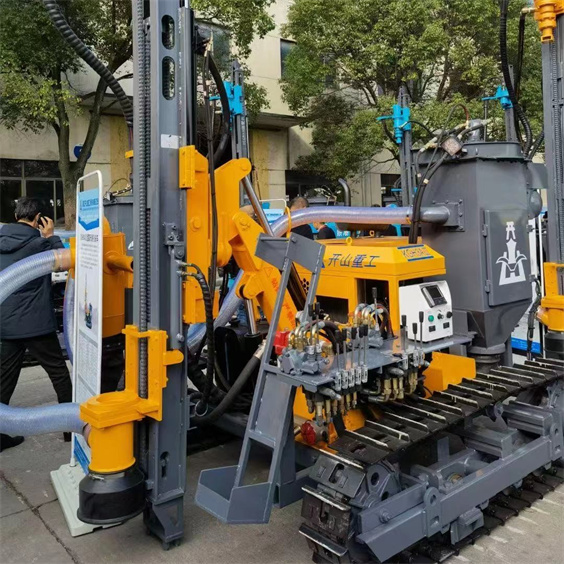

Panel de Control
Todos los controles están integrados en el panel de control, cerca del bastidor, lo que permite la operación y la carga/descarga de barras perforadoras por un solo operador, ofreciendo mayor eficiencia laboral, menor costo de perforación y una operación más segura y cómoda.
Motor Hidráulico de Desplazamiento
Motor hidráulico de pistón para desplazamiento a dos velocidades. Bajo ruido, alta eficiencia, larga vida útil, alta potencia y fácil mantenimiento.
| Modelo | KGH3A |
| Peso | 4200kgs |
| Dimensiones | 4450×2230×2100mm |
| Motor diésel | Yuchai YCD4R23T8-80, 59kw/80hp /2400 r/min |
| Dureza de perforación | f=6-20 |
| Diámetro de perforación | Φ80-115mm (3″-4 1/2″) |
| Profundidad económica de perforación | 25m / 7.6ft |
| Consumo de aire | 9-13m³/min (318-460cfm) |
| Martillo DTH | Estándar L3 (Opcional: M3,K3,K4) |
| Barra perforadora | Estándar Φ64×3000mm (Opcional: Φ76×3000mm) |
| Broca | Estándar Φ90mm-L3 (Opcional: Φ76/100/110mm-L3,Φ90mm-M3,Φ90/95/100/105mm-K3,Φ105/110/115mm-K4) |
| Velocidad de rotación | 0-110rpm |
| Par de rotación (máx.) | 1650N·m (máx.) |
| Fuerza de elevación | 15KN |
| Método de avance | Cilindro de aceite + Cadena de láminas |
| Carrera de avance | 2670mm |
| Velocidad de desplazamiento | 0-2.5km/h |
| Capacidad de ascenso | ≦30° |
| Distancia al suelo | 310mm |
| Ángulo de inclinación del bastidor | Hacia abajo 12°, hacia arriba 105°, total 185° |
| Ángulo de giro del bastidor | Izquierda 20°, Derecha 24°, total 44° |
| Ángulo de inclinación del brazo perforador | Hacia abajo 35°, hacia arriba 60°, total 90° |
| Longitud de compensación del bastidor | 900mm |
★Compresores de aire recomendados:
Compresor de aire de tornillo portátil con motor diésel: LGCY-12/10, KSCY-425/10, KSCY-400/14.5, KSCY-550/13, KSCY-550/14.5
Nota: La selección del compresor de aire depende del diámetro del agujero y la longitud de la manguera de aire.
