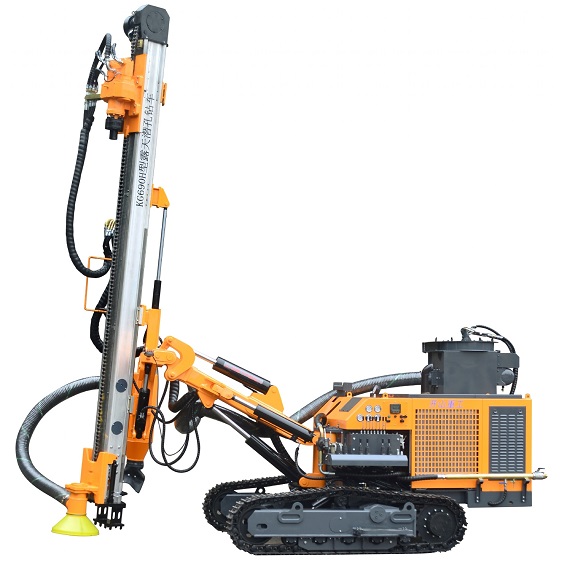

Perforadora de Superficie KG690/KG690H
Características:
Cabezal Rotativo Potente
Motor doble de rotación cicloidal para un par rotativo potente. Cabezal rotativo diseñado más grande y resistente para una salida de par alto y estable, con menos atascos de herramientas de perforación y regulación de velocidad sin interrupciones.
Bastidor de Avance Resistente para Trabajo Pesado
El riel guía adopta perfiles de aleación de aluminio de alta resistencia y gran sección, y la cadena de empuje adopta una cadena de rodillos sencilla reforzada. Al mismo tiempo, la capa de la placa deslizante utiliza materiales resistentes al desgaste para garantizar la vida útil del producto.
Brazo Flexible
Diseño de perforación multidireccional. Para condiciones de perforación complejas, cuenta con una holgura de 350 mm respecto al suelo para aplicaciones de perforación horizontal, siendo adecuado para perforaciones horizontales a baja altura.
Sistema Hidráulico
El sistema hidráulico adopta un sistema variable; su válvula principal y bomba principal son productos de marcas reconocidas para garantizar la calidad, con la ventaja de ahorro de energía y aceite.
Colector de Polvo Seco Ampliado
El modelo KG690H está equipado con colector de polvo. Es de flujo laminar ciclónico hidráulico. Reduce el polvo y protege la salud de los trabajadores. Disminuye la contaminación del aire y protege el medio ambiente atmosférico.
Orugas de Acero para Construcción
Equipado con sistema de desplazamiento con reducción de velocidad y oruga de excavadora estándar para una estructura compacta. Excelente rendimiento todoterreno con un potente sistema de desplazamiento hidráulico de dos velocidades para una tasa de fallos extremadamente baja.
Motor Diésel
Equipado con motor de seis cilindros Cummins (China III), reduce las emisiones y protege el medio ambiente.
Oscilación de orugas para mejor desplazamiento y rendimiento en terrenos irregulares
Mango de Control
El mango de control adopta un mango proporcional piloto, que cuenta con las ventajas de operación sensible y menor esfuerzo.
Motor Hidráulico de Desplazamiento
Motor hidráulico de pistón para desplazamiento a dos velocidades. Bajo ruido, alta eficiencia, larga vida útil, alta potencia y fácil mantenimiento.
| Modelo | KG690 | KG690H |
| Peso | 7500kgs | 8000kgs |
| Dimensiones | 7450×2385×2805mm | 7450×2385×2805mm |
| Motor diésel | Yuchai 4DKC2G3-100, 73kw/100hp /2200 r/min | |
| Dureza de perforación | f=6-20 | |
| Diámetro de perforación | Φ105-152mm (4″-6″) | |
| Profundidad económica de perforación | 25m / 82ft | |
| Consumo de aire | 15-22m³/min (530-777cfm) | |
| Martillo DTH | Estándar K4 (Opcional: K5) | |
| Barra perforadora | Estándar Φ76×3000mm (Opcional: Φ89×3000mm) | |
| Broca | Estándar Φ115mm-K4 (Opcional: Φ136/140/146/152/157/165/178mm-K5, Φ152/165/178/190/203mm-K6) | |
| Velocidad de rotación | 0-75/0-100rpm | |
| Par de rotación (máx.) | 5000N·m (máx.) | |
| Fuerza de elevación | 35KN | |
| Método de avance | Motor + Cadena de rodillos | |
| Carrera de avance | 3813mm | |
| Velocidad de desplazamiento | 0-3km/h | |
| Capacidad de ascenso | ≦30° | |
| Distancia al suelo | 350mm | |
| Ángulo de inclinación del bastidor | Hacia abajo 135°, hacia arriba 30°, total 165° | |
| Ángulo de giro del bastidor | Izquierda 40°, Derecha 40°, total 80° | |
| Ángulo de giro del brazo | Izquierda 40°, Derecha 40°, total 100° | |
| Ángulo de inclinación del brazo perforador | Hacia abajo 55°, hacia arriba 25°, total 80° | |
| Ángulo de giro del brazo | Izquierda 45°, Derecha 45°, total 90° | |
| Ángulo de nivelación de orugas | ±10° | |
| Longitud de compensación del bastidor | 1200mm | |
★Compresores de aire recomendados:
Compresor de aire de tornillo portátil con motor diésel: LGCY-18/17, LGCY-18/20, LGCY-19.5/19, LGCY-21/21, LGCY-22/20, KSCY-750/20.
Nota: La selección del compresor de aire depende del diámetro del agujero y la longitud de la manguera de aire.
