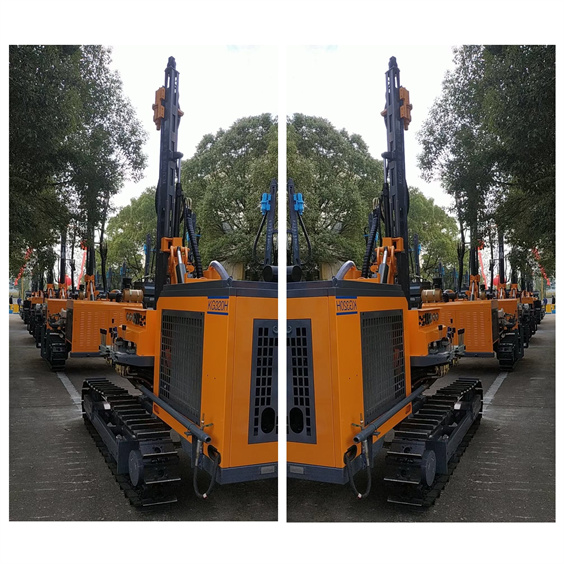

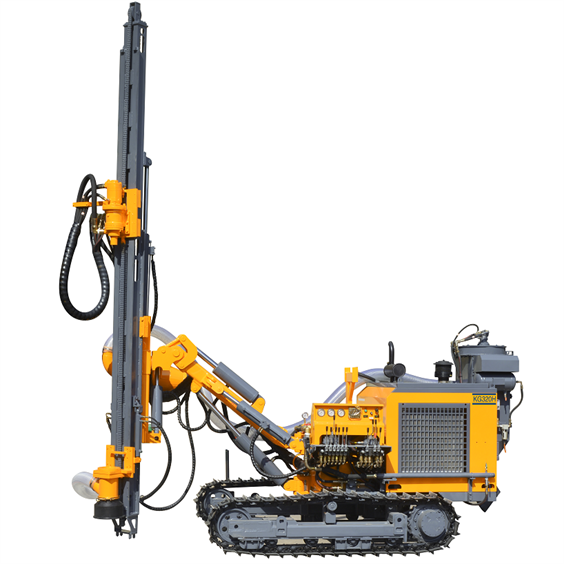

Perforadora de Superficie KG320/KG320H
Características:

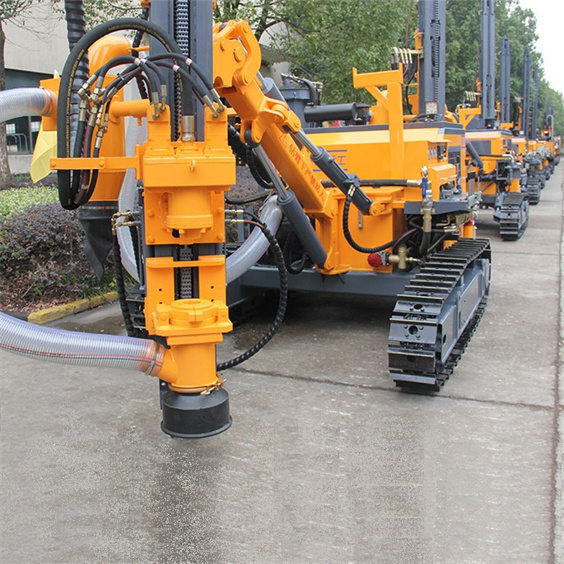

Cabezal Rotativo Potente
Cabezal rotativo de diseño grande y robusto para una salida de par alto y fluida, con menor atasco de herramientas de perforación y regulación de velocidad continua.
Bastidor de Avance Resistente
Nuevo sistema de posicionamiento, más fácil de operar en las peores condiciones. Mecanismo de avance por cilindro y cable para un funcionamiento suave. Piezas deslizantes de nailon para mayor vida útil del bastidor. El riel guía se instala en inclinación, facilitando la operación y la observación.
Brazo Flexible
Diseño de perforación multidireccional. Para condiciones complejas, cuenta con una holgura de 350 mm en el suelo para aplicaciones de perforación horizontal, apto para perforaciones horizontales a baja altura.
Sistema Hidráulico
Sistema hidráulico actualizado, cilindros hidráulicos más fiables, mayor caudal del sistema y mayor velocidad de rotación en la perforación.

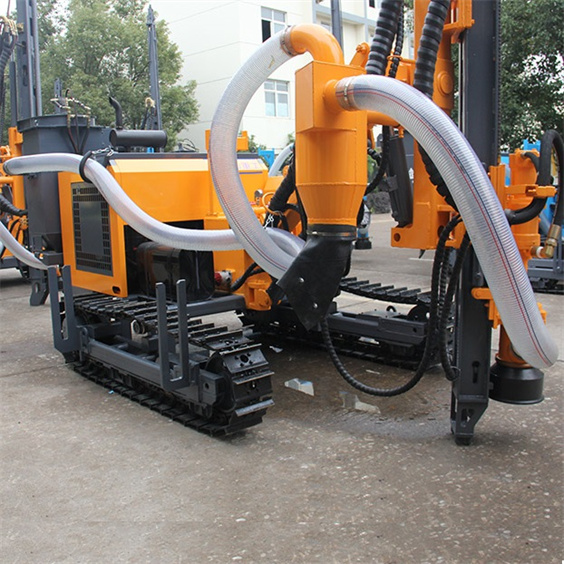

Colector de Polvo Tipo Seco

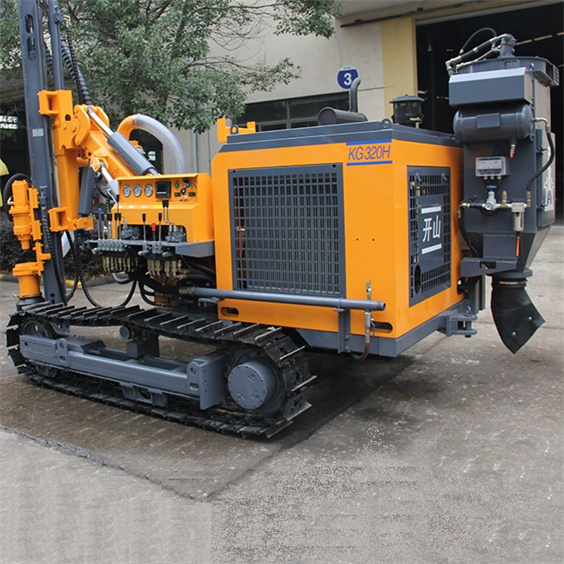

El modelo KG320H incluye colector de polvo de flujo laminar ciclónico hidráulico. Reduce el polvo, protege la salud del personal, disminuye la contaminación atmosférica y cuida el medio ambiente.

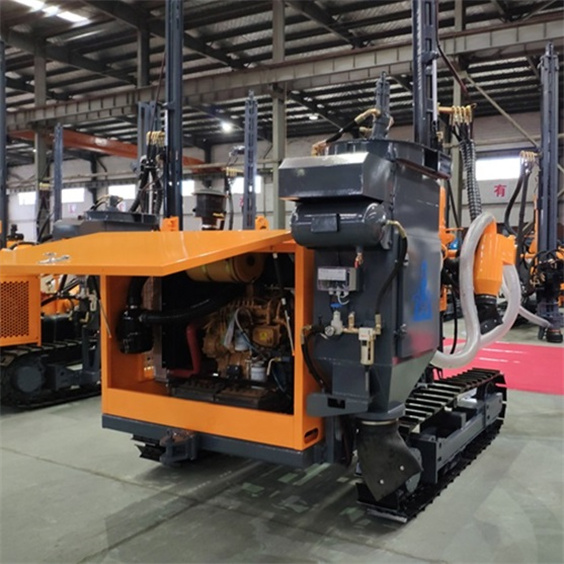

Motor Diésel
Equipado con motor bicilíndrico Yuchai (China III), reduce emisiones y protege el medio ambiente.
Orugas de Acero para Construcción
Cuenta con sistema de desplazamiento con reducción de velocidad y orugas de excavadora estándar, de estructura compacta. Excelente rendimiento todoterreno con sistema hidráulico de desplazamiento de dos velocidades, con mínima tasa de averías.
Panel de Control
Todos los controles integrados en el panel para una operación cómoda por un solo operador, mayor eficiencia laboral, menor costo de perforación y manejo más seguro y confortable.
Motor Hidráulico de Desplazamiento
Motor hidráulico de pistón para desplazamiento a dos velocidades. Bajo ruido, alta eficiencia, larga vida útil, alta potencia y fácil mantenimiento.
| Modelo | KG320 | KG320H |
| Peso | 4500kgs | 4700kgs |
| Dimensiones | 6050×2300×2500mm | 6050×2300×2500mm |
| Motor diésel | Yuchai YCD4R23T8-80, 59kw/80hp /2400 r/min | |
| Dureza de perforación | f=6-20 | |
| Diámetro de perforación | Φ80-115mm (3″-4 1/2″) | |
| Profundidad económica de perforación | 25m | |
| Consumo de aire | 7-15,5m³/min (247-550cfm) | |
| Martillo DTH | Estándar M3 (Opcional: K3, K4) | |
| Barra perforadora | Estándar Φ64×3000mm (Opcional: Φ76×3000mm) | |
| Broca | Estándar Φ90mm-M3 (Opcional: Φ90mm-M3, Φ90/95/100/105mm-K3, Φ105/110/115mm-K4) |
|
| Velocidad de rotación | 0-140rpm | |
| Par de rotación (máx.) | 1850N·m (máx.) | |
| Fuerza de elevación | 20KN | |
| Método de avance | Cilindro de aceite + cadena de hoja | |
| Carrera de avance | 3820mm | |
| Velocidad de desplazamiento | 0-2,2km/h | |
| Capacidad de ascenso | ≦30° | |
| Distancia al suelo | 465mm | |
| Ángulo de inclinación del bastidor | Hacia abajo 135°, hacia arriba 50°, total 185° | |
| Ángulo de giro del brazo | Izquierda 100°, derecha 45°, total 145° | |
| Ángulo de inclinación del brazo perforador | Hacia abajo 50°, hacia arriba 25°, total 75° | |
| Ángulo de oscilación del brazo | Izquierda 44°, derecha 45°, total 89° | |
| Longitud de compensación del bastidor | 900mm | |
| Altura máxima de agujero horizontal | 2750mm | |
| Altura mínima de agujero horizontal | 350mm | |
★Compresores de aire recomendados:
Compresor de aire de tornillo portátil con motor diésel: LGCY-12/10, KSCY-425/10, KSCY-400/14,5, KSCY-550/13
Nota: La selección del compresor de aire depende del diámetro del agujero y la longitud de la manguera de aire.
