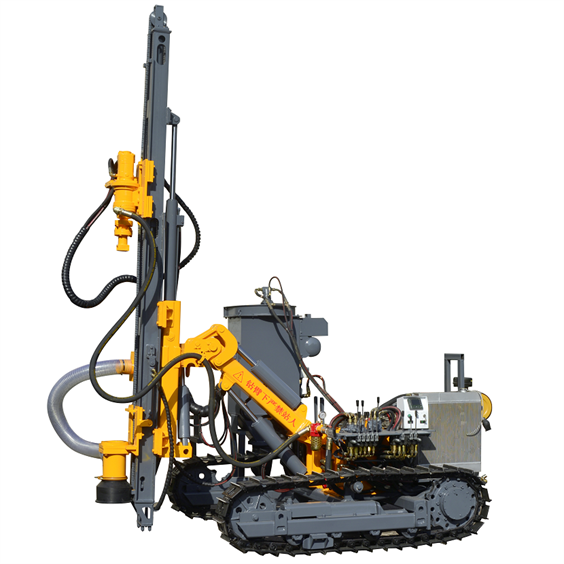

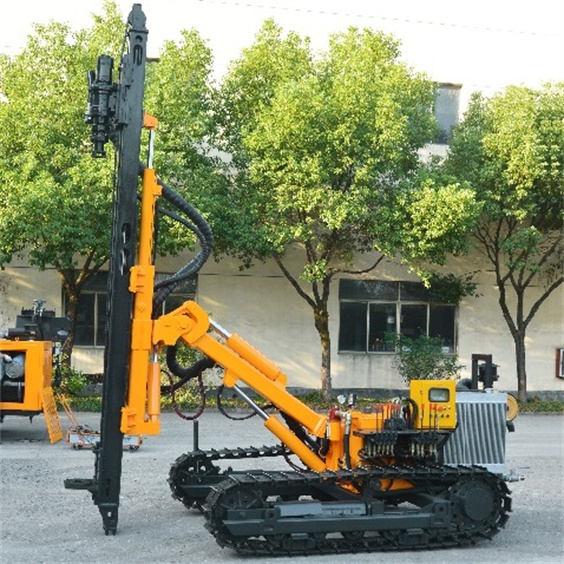

Perforadora de Superficie KG310/KG310H
Características:
Cabezal Rotativo Potente
Cabezal rotativo de diseño grande y robusto para una salida de par alto y fluida, con menor atasco de herramientas de perforación y regulación de velocidad continua.
Bastidor de Avance Resistente
Nuevo sistema de posicionamiento, más fácil de operar en las peores condiciones. Mecanismo de avance por cilindro y cable para un funcionamiento suave. Piezas deslizantes de nailon para mayor vida útil del bastidor.
Brazo Flexible
Diseño de perforación multidireccional. Para condiciones complejas, cuenta con una holgura de 360 mm en el suelo para aplicaciones de perforación horizontal, apto para perforaciones horizontales a baja altura.
Sistema Hidráulico
Sistema hidráulico actualizado, cilindros hidráulicos más fiables, mayor caudal del sistema y mayor velocidad de rotación en la perforación.

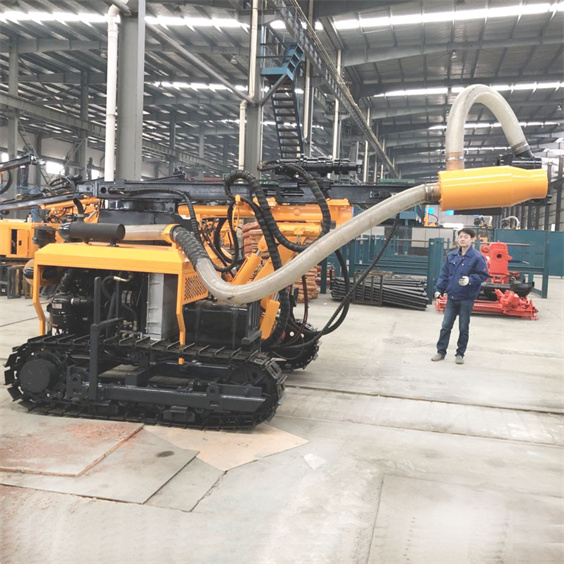

Colector de Polvo Tipo Seco
El modelo KG310H incluye colector de polvo de flujo laminar ciclónico hidráulico. Reduce el polvo, protege la salud del personal, disminuye la contaminación atmosférica y cuida el medio ambiente.
Motor Diésel
Equipado con motor bicilíndrico Yuchai (China III), reduce emisiones y protege el medio ambiente.
Orugas de Acero para Construcción
Cuenta con sistema de desplazamiento con reducción de velocidad y orugas de excavadora estándar, de estructura compacta. Excelente rendimiento todoterreno con sistema hidráulico de desplazamiento de dos velocidades, con mínima tasa de averías.

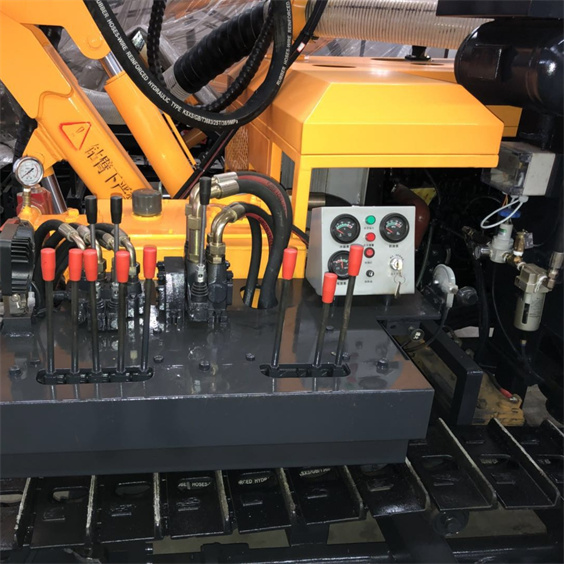

Panel de Control
Todos los controles integrados en el panel para una operación cómoda por un solo operador, mayor eficiencia laboral, menor costo de perforación y manejo más seguro y confortable.
Motor Hidráulico de Desplazamiento
Motor de desplazamiento hidráulico con bolas de acero. Ligero, de tamaño reducido, amplio rango de velocidades, estructura sencilla, larga vida útil y fácil mantenimiento.
| Modelo | KG310 | KG310H |
| Peso | 4000kgs | 4200kgs |
| Dimensiones | 4650×2000×2200mm | 4650×2300×2200mm |
| Motor diésel | Yuchai YCCA13T6-45, 33,1kw/45hp /2400 r/min | |
| Dureza de perforación | f=6-20 | |
| Diámetro de perforación | Φ76-110mm (3″-4 1/2″) | |
| Profundidad económica de perforación | 20m | |
| Consumo de aire | 7-15,5m³/min (247-550cfm) | |
| Martillo DTH | Estándar L3 (Opcional: M3, K3) | |
| Barra perforadora | Estándar Φ60×2000mm (Opcional: Φ42/64×2000mm) | |
| Broca | Estándar Φ90mm-L3 (Opcional: Φ76/100/110mm-L3, Φ90mm-M3, Φ90/95/100/105mm-K3) |
|
| Velocidad de rotación | 0-110rpm | |
| Par de rotación (máx.) | 1650N·m (máx.) | |
| Fuerza de elevación | 18KN | |
| Método de avance | Cilindro de aceite + cadena de hoja | |
| Carrera de avance | 2670mm | |
| Velocidad de desplazamiento | 0-2,2km/h | |
| Capacidad de ascenso | ≦30° | |
| Distancia al suelo | 250mm | |
| Ángulo de inclinación del bastidor | Hacia abajo 145°, hacia arriba 55°, total 190° | |
| Ángulo de giro del brazo | Izquierda 100°, derecha 45°, total 145° | |
| Ángulo de inclinación del brazo perforador | Hacia abajo 50°, hacia arriba 25°, total 75° | |
| Longitud de compensación del bastidor | 900mm | |
| Altura máxima de agujero horizontal | 2650mm | |
| Altura mínima de agujero horizontal | 360mm | |
★Compresores de aire recomendados:
Compresor de aire de tornillo portátil con motor diésel: LGCY-12/10, KSCY-425/10, KSCY-400/14,5, KSCY-550/13
Nota: La selección del compresor de aire depende del diámetro del agujero y la longitud de la manguera de aire.
