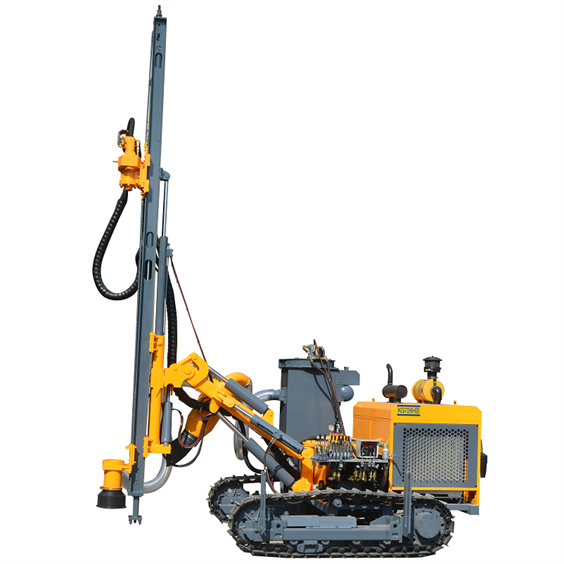

Perforadora de Superficie KG726/KG726H
Características:
Cabeza de Rotación Potente
Doble motor de rotación cicloidal para un par de rotación potente. Cabeza de rotación diseñada más grande y resistente para una salida de alto par suave, menos atascos de herramientas de perforación y regulación de velocidad sin interrupciones.
Bastidor de Avance Resistente
Nuevo sistema de posicionamiento diseñado, más fácil de operar en las peores condiciones. Mecanismo de avance por cilindro y cable para un funcionamiento suave. Pieza deslizante de nailon para mayor vida útil del bastidor. El riel guía está instalado en forma inclinada, lo que facilita la operación y la observación.
Brazo Flexible

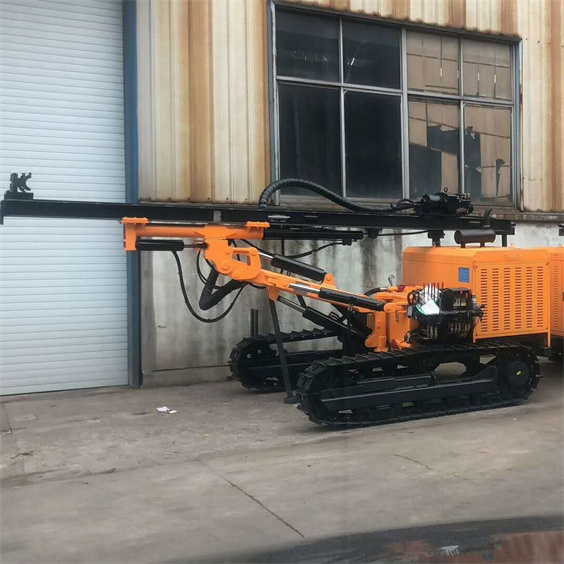

Diseño de perforación multidireccional. Para condiciones de perforación complejas, cuenta con 350 mm de libre altura al suelo para aplicaciones de perforación horizontal, siendo adecuado para perforaciones horizontales a baja altura.
Sistema Hidráulico
Sistema hidráulico actualizado, cilindro hidráulico más fiable, flujo del sistema incrementado y mayor velocidad de perforación rotativa.
Colector de Polvo Tipo Seco
El modelo KG726H incluye colector de polvo. Es de flujo laminar ciclónico hidráulico. Reduce el polvo y protege la salud de los trabajadores. Disminuye la contaminación del aire y protege el medio ambiente.
Motor Diésel
Equipado con motor de cuatro cilindros Yuchai (China III, opcional: China II). Reduce emisiones y protege el medio ambiente.
Orugas de Acero de Construcción
Equipado con sistema de desplazamiento con reducción de velocidad y orugas de excavadora estándar para estructura compacta. Excelente rendimiento todoterreno con potente sistema de desplazamiento hidráulico de dos velocidades para una tasa de fallos extremadamente baja.
Panel de Control
Todos los controles integrados en el panel para una operación cómoda por un solo operador, mayor eficiencia laboral, menor costo de perforación y operación más segura y confortable.
Motor Hidráulico de Desplazamiento
Motor hidráulico de pistón de desplazamiento de doble velocidad. Bajo ruido, alta eficiencia, larga vida útil, alta potencia y fácil mantenimiento.
| Modelo | *KG726* | *KG726H* |
| Peso | 4200kgs | 4400kgs |
| Dimensiones | 5600×2200×2300mm | 5600×2400×2300mm |
| Motor diésel | Yuchai YCD4R23T8-80, 59kw/80cv /2400 r/min | |
| Dureza de Perforación | f=6-20 | |
| Diámetro de Perforación | Φ76-115mm(3″-4 1/2″) | |
| Profundidad Económica de Perforación | 25m / 82ft | |
| Consumo de Aire | 9-17m³/min(318-600cfm) | |
| Martillo DTH | Estándar L3 (Opcional: M3,K3,K4) | |
| Barra de Perforación | Estándar Φ64X3000mm (Opcional: Φ76X3000mm) | |
| Broca de Perforación | Estándar Φ90mm-L3 (Opcional: Φ76/100/110mm-L3,Φ90mm-M3,Φ90/95/100/105mm-K3,Φ105/110/115mm-K4) | |
| Velocidad de Rotación | 0-120rpm | |
| Par de Rotación (Máx.) | 2000N·m (Máx.) | |
| Fuerza de Elevación | 18KN | |
| Método de Avance | Cilindro de Aceite + Cadena de Láminas | |
| Carrera de Avance | 3780mm | |
| Velocidad de Desplazamiento | 0-2.5km/h | |
| Capacidad de Ascenso | ≦30° | |
| Libre Altura al Suelo | 350mm | |
| Ángulo de Inclinación del Bastidor | Abajo 135°, Arriba 50°, Total 185° | |
| Ángulo de Giro del Brazo | Izquierda 100°, Derecha 45°, Total 145° | |
| Ángulo de Elevación del Brazo de Perforación | Abajo 50°, Arriba 25°, Total 75° | |
| Ángulo de Giro del Brazo | Izquierda 44°, Derecha 45°, Total 89° | |
| Longitud de Compensación del Bastidor | 900mm | |
| Altura Máxima del Orificio Horizontal | 2750mm | |
| Altura Mínima del Orificio Horizontal | 350mm | |
★Compresores de Aire Recomendados:
Compresor de aire de tornillo portátil con motor diésel, LGCY-12/10, KSCY-425/10, KSCY-400/14.5, KSCY-550/13, KSCY-550/14.5
Nota: La selección del compresor de aire depende del diámetro del orificio y la longitud de la manguera de aire.
