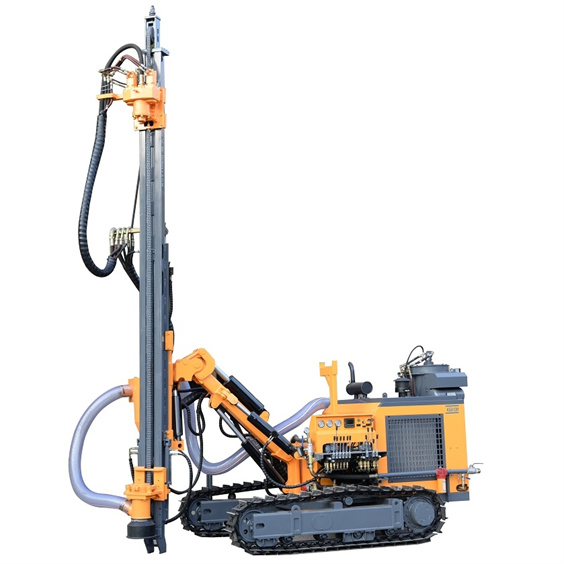

Perforadora de Superficie KG410/KG410H
Características:
Cabezal Rotativo Potente
Motor doble de rotación cicloidal para un par rotativo potente. Cabezal rotativo de mayor tamaño y resistencia para una salida de par alto y estable, con menos atascos de herramientas perforadoras y regulación de velocidad continua.
Bastidor de Avance Resistente para Trabajo Pesado
Nuevo sistema de posicionamiento diseñado, más fácil de operar en las condiciones más adversas. Mecanismo de avance por cilindro y cable para un funcionamiento suave. Pieza deslizante de nailon para prolongar la vida útil del bastidor de avance. El riel guía está instalado en inclinación, lo que facilita la operación y la observación.
Brazo Flexible

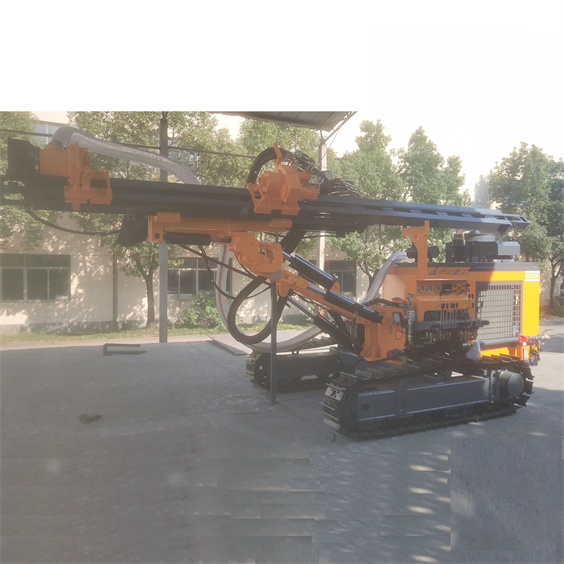

Diseño de perforación multidireccional. Para condiciones de perforación complejas, cuenta con una holgura de 350 mm respecto al suelo para aplicaciones de perforación horizontal, siendo apto para perforaciones horizontales a baja altura.
Sistema Hidráulico
El sistema hidráulico ha sido actualizado, el cilindro hidráulico es más fiable, el caudal del sistema se ha incrementado y la velocidad de perforación rotativa es mayor.
Colector de Polvo Seco

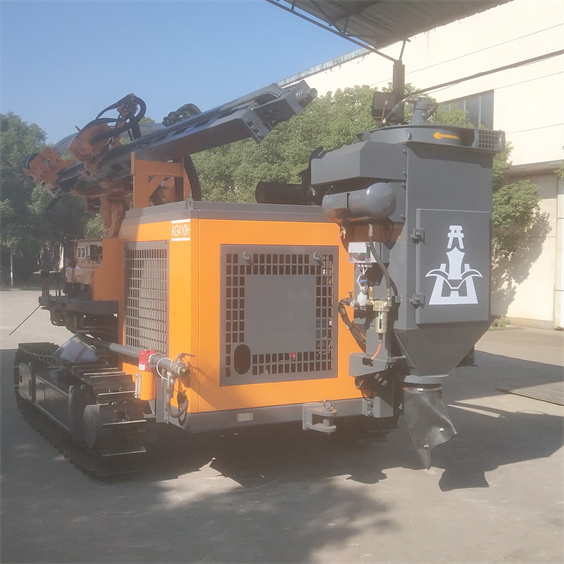

El modelo KG410H está equipado con colector de polvo de flujo laminar ciclónico hidráulico. Reduce el polvo y protege la salud de los trabajadores. Disminuye la contaminación atmosférica y protege el medio ambiente.
Motor Diésel
Equipado con motor de cuatro cilindros Yuchai (China III), reduce las emisiones y protege el medio ambiente.
Orugas de Acero para Construcción
Equipado con sistema de desplazamiento con reducción de velocidad y orugas estándar de excavadora para una estructura compacta. Excelente rendimiento todoterreno con un potente sistema de desplazamiento hidráulico de dos velocidades para una tasa de fallos extremadamente baja.
Panel de Control
Todos los controles integrados en el panel de control para una operación cómoda por un solo operador, mayor eficiencia laboral, menor costo de perforación y una operación más segura y confortable.
Motor Hidráulico de Desplazamiento
Motor hidráulico de pistón para desplazamiento a dos velocidades. Bajo ruido, alta eficiencia, larga vida útil, alta potencia y fácil mantenimiento.
| Modelo | KG410 | KG410H |
| Peso | 4500kgs | 4700kgs |
| Dimensiones | 6150×2300×2500mm | 6150×2300×2500mm |
| Motor diésel | Yuchai YCD4R23T8-80, 59kw/80hp /2400 r/min | |
| Dureza de perforación | f=6-20 | |
| Diámetro de perforación | Φ90-115mm (3 1/2″-4 1/2″) | |
| Profundidad económica de perforación | 25m / 7.6ft | |
| Consumo de aire | 10-17m³/min (353-600cfm) | |
| Martillo DTH | Estándar K3 (Opcional: K4) | |
| Barra perforadora | Estándar Φ64×3000mm (Opcional: Φ76×3000mm) | |
| Broca | Estándar Φ105mm-K3 (Opcional: Φ90/95/100/105mm-K3, Φ105/110/115mm-K4) |
|
| Velocidad de rotación | 0-120rpm | |
| Par de rotación (máx.) | 2000N·m (máx.) | |
| Fuerza de elevación | 40KN | |
| Método de avance | Cilindro de aceite + Cadena de láminas | |
| Carrera de avance | 3980mm | |
| Velocidad de desplazamiento | 0-2.5km/h | |
| Capacidad de ascenso | ≦30° | |
| Distancia al suelo | 280mm | |
| Ángulo de inclinación del bastidor | Hacia abajo 135°, hacia arriba 50°, total 185° | |
| Ángulo de giro del brazo | Izquierda 100°, Derecha 45°, total 145° | |
| Ángulo de inclinación del brazo perforador | Hacia abajo 50°, hacia arriba 25°, total 75° | Ángulo de giro del brazo | Izquierda 44°, Derecha 45°, total 89° |
| Longitud de compensación del bastidor | 900mm | Altura máxima de perforación horizontal | 2840mm | Altura mínima de perforación horizontal | 350mm |
★Compresores de aire recomendados:
Compresor de aire de tornillo portátil con motor diésel: LGCY-12/10, KSCY-425/10, KSCY-400/14.5, KSCY-550/13
Nota: La selección del compresor de aire depende del diámetro del agujero y la longitud de la manguera de aire.
