Cabezal rotativo sin cabestrante
Doble motor hidráulico, velocidad de rotación de 45 rpm a 70 rpm, par de rotación 3200-4600 N·m. Se puede instalar un cabestrante con fuerza de elevación de 1,5 T. Si se instala el cabestrante, es fácil elevar barras y martillos perforadores, y muy conveniente para descargarlos.
Brazo perforador potente
Brazo compuesto con manguitos hidráulicos y de aceite, doble cilindro hidráulico, carrera larga, gran tonelaje. Carrera de avance hasta 3,3 m, compatible con barras perforadoras de 1,5 m, 2 m y 3 m. Cada manguito hidráulico y de aceite cuenta con una funda protectora flexible para prolongar su vida útil.
Válvula y panel de operación
El panel de control y la palanca de mando se encuentran en la misma interfaz, por lo que es simple y fácil de operar.
Cilindro hidráulico
Se trata de un minicilindro hidráulico que facilita la carga y descarga de barras y martillos perforadores.
Plataforma de pie
Muy fácil de operar durante el funcionamiento y desplazamiento.
Orugas de acero
Las orugas de acero son aptas para una mayor variedad de terrenos y condiciones de trabajo, con mayor vida útil. Mediante el control de velocidad, es fácil desplazarse, girar, subir pendientes y caminar.
Patas hidráulicas
Carrera de las patas hidráulicas hasta 1,4 m de altura, lo que permite la autocarga en camiones. El potente cilindro hidráulico asegura una fijación estable de la perforadora de pozos de agua.
Anchura de las patas hidráulicas
Anchura máxima de 2,4 m. Siempre que la anchura del camión sea inferior a 2,4 m, la perforadora podrá cargarse y descargarse con total facilidad.

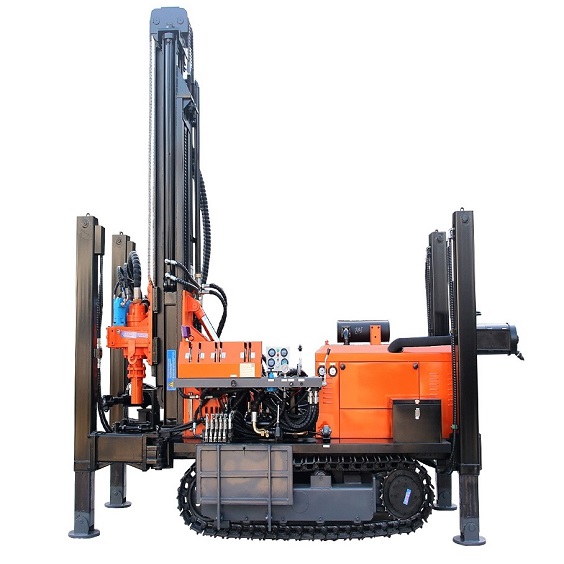

| Modelo | *CNSW180Y* | ||||||
| Motor diésel | Yuchai 60 kW /82 CV | ||||||
| Profundidad máxima de perforación | 180 m /590 ft | ||||||
| Diámetro de perforación | 105-254 mm (4 1/8″-10″) | ||||||
| Presión de trabajo | 1,25-2,5 MPa (181-365 Psi) | ||||||
| Consumo de aire | 15-31 m³/min (530-1095 cfm) | ||||||
| Carrera de avance | 3,3 m /11,2 ft | ||||||
| Longitud de barra perforadora | 1-3 m /3,3-9,8 ft | ||||||
| Diámetro de barra perforadora | Φ76, 89, 102 mm | ||||||
| Fuerza de elevación | 12 T | ||||||
| Velocidad rápida de elevación | 20 m/min | ||||||
| Velocidad rápida de avance | 40 m/min | ||||||
| Par de rotación | 3200-4600 N·m | ||||||
| Velocidad de rotación | 45-70 rpm | ||||||
| Fuerza de elevación del cabestrante | / | ||||||
| Carrera de pata hidráulica | 1,4 m /4,6 ft | ||||||
| Anchura máxima de pata | 2,4 m /7,9 ft | ||||||
| Eficiencia de perforación | 10-35 m/h | ||||||
| Velocidad de desplazamiento | 2,5 km/h | ||||||
| Capacidad de ascenso | 30° | ||||||
| Peso | 5200 kg | ||||||
| Dimensiones | 4000×1630×2250 mm |
★ Opcional:
Motor diésel Cummins, cabestrante, bomba de lodo, soldador, bomba de agua, válvula rápida de agua-aire, cabezal rotativo ajustable, escalera y bastidor de soporte, tee de entrada de agua, válvula bidireccional de máquina extubadora, cambio de extensión de pata hidráulica, ampliación de caja de cambios y motor hidráulico, radiación separada de aceite hidráulico, adición de bloque de goma.
