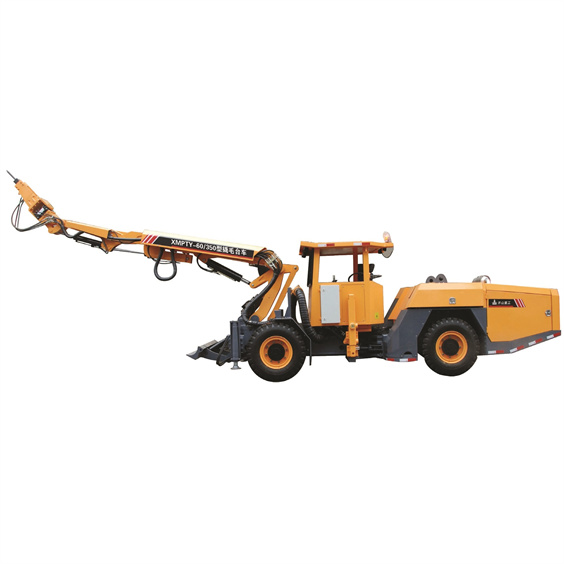

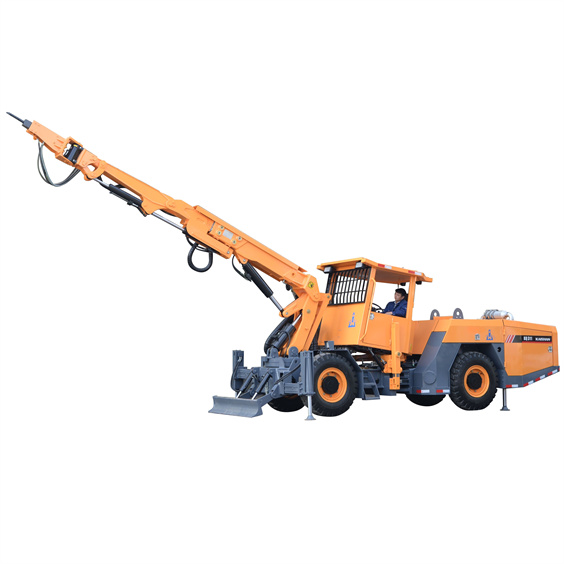

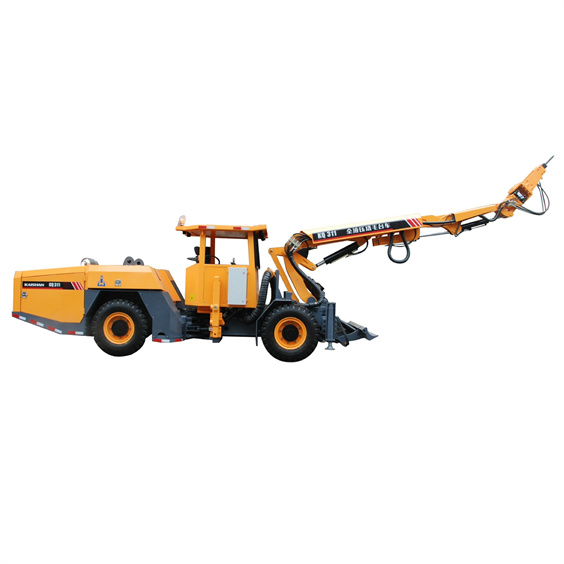

KQ311- Perforadora hidráulica de barrido de túneles con martillo superior
Características:
La perforadora hidráulica de barrido KQ311 está impulsada por un motor diésel de la Fase III China. Es adecuada principalmente para operaciones de barrido en túneles y cuevas de minas metálicas y diversos proyectos subterráneos. El brazo plegable está equipado con un martillo hidráulico y un mecanismo de traslación accionado por un cilindro rotativo, y permite realizar operaciones omnidireccionales en la superficie de trabajo, techo, paredes laterales y base. Al mismo tiempo, el sistema hidráulico utiliza control proporcional piloto, caracterizado por una manipulación flexible y operaciones estables. El equipo mejora considerablemente la eficiencia y seguridad del barrido gracias a su estructura compacta, excelente movilidad, pequeño radio de giro y gran capacidad de ascenso.

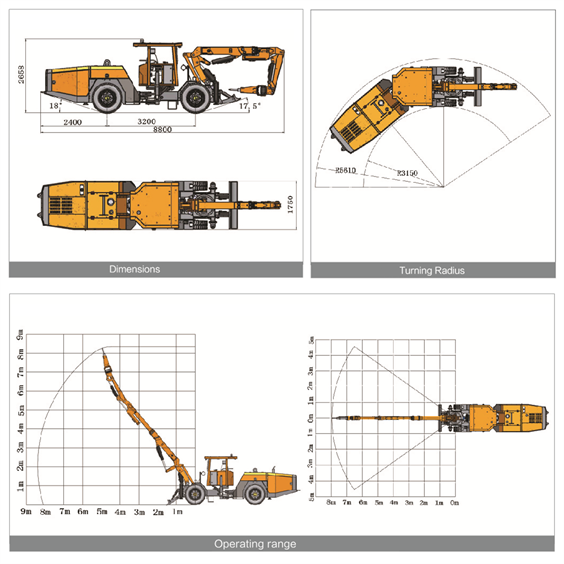

| Dimensiones | Longitud 8800 mm | Martillo hidráulico | SOOSAN SB30 |
| Anchura 1750mm | Energía de impacto | 350J | |
| Altura 2650 mm | Frecuencia de impacto | 9-16Hz | |
| Peso | 12000 kg | Flujo de accionamiento | 25-40L/Min |
| Motor | Cummins QSB3.9-C80-31 | Presión de trabajo | 90-125Bar |
| Potencia / velocidad | 60 kW/2200 rpm | Ángulo del brazo oscilante | ±30° |
| Purificación de escape | Catalizador de escape | Ángulo de inclinación del brazo de traslación | 45° |
| Sistema de transmisión | Sistema hidráulico cerrado de tracción en las cuatro ruedas | Ángulo de elevación del brazo medio | 60° |
| Ángulo de inclinación del brazo delantero | 95° | ||
| Ángulo de oscilación | ±6° | Ángulo de inclinación del martillo hidráulico | 120° |
| Neumáticos | 11.00-20 | Ángulo del cilindro oscilante | ±90° |
| Ángulo de dirección | ±40° | Expansión y contracción del brazo perforador | 1200mm |
| Radio de giro (interno / externo) | 3510/5610 | Altura máxima de trabajo | 8300mm |
| Freno de marcha | Freno húmedo | Anchura máxima de trabajo | 8800mm |
| Velocidad máxima de desplazamiento | 10km/h | Ángulo de retroceso de la cabina | 15° |
| Ángulo máximo de ascenso | 25％（14°） | Potencia de la bomba de agua | 0.5Kw |
| Batalla de ruedas | 3200mm | Flujo de la bomba de agua | 2L/Min |
| Ancho de vía | 1400mm | Elevación de la cabina | 400mm |
| Altura libre al suelo | 300mm | Techo de seguridad elevable | Certificado FOPS y ROPS |
