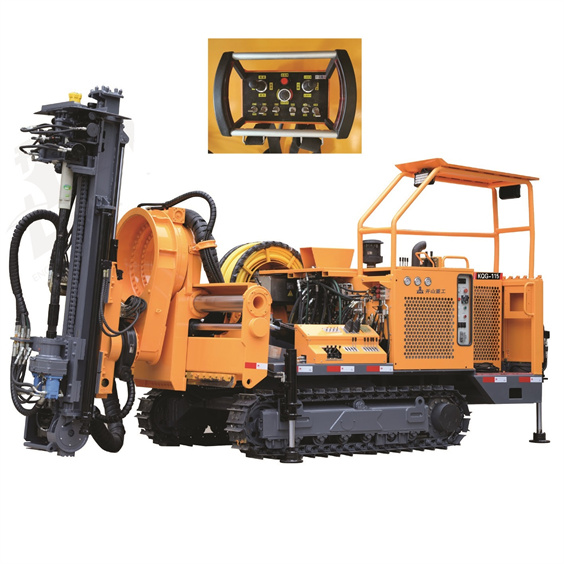

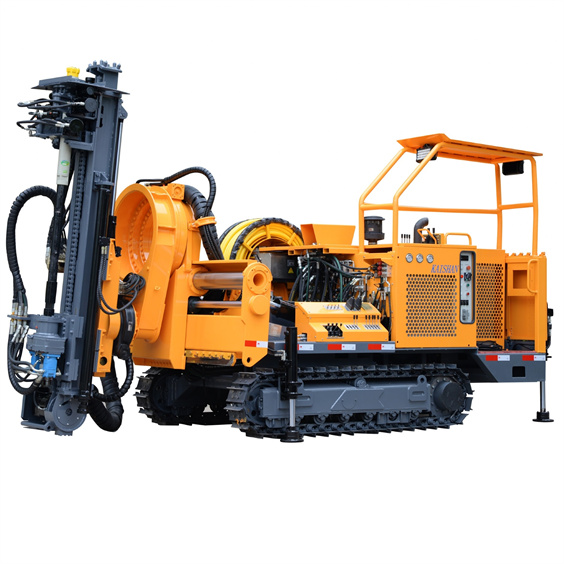

KSQ311-Perforadora minera de túneles con martillo superior
Características:
La perforadora minera de hueco inferior KSQ31 es una nueva máquina perforadora de hueco inferior, eficiente y profesional, desarrollada por nuestra empresa basándose en muchos años de experiencia en el desarrollo de productos de perforación con martillo de hueco inferior (DTH). La perforadora está equipada con dos sistemas independientes: motor diésel y motor eléctrico, que pueden funcionar de forma autónoma y tienen una gran aplicabilidad. Es adecuada principalmente para operaciones de minería en barrenos medios y profundos y trabajos de anclaje en túneles con anchura de 3,2 a 8 metros y altura de 3,2 a 5 metros.
| Parámetros | Método | ||

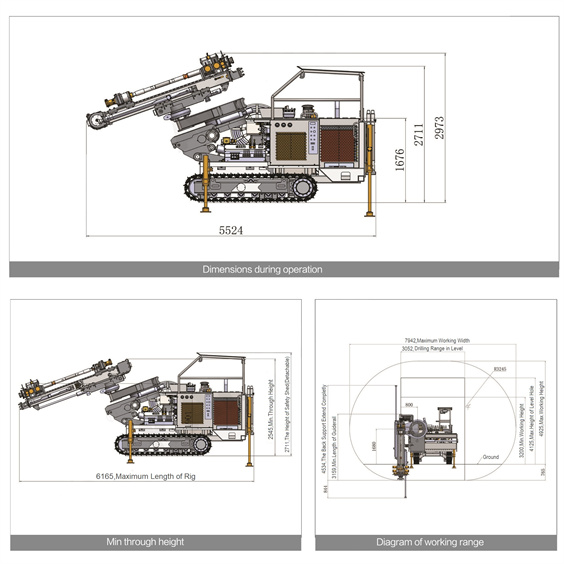

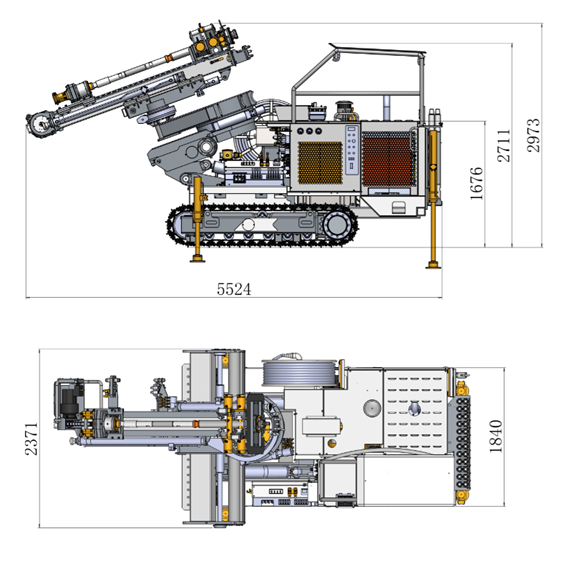

| Dimensiones | Longitud 5525 mm | Longitud del haz de propulsión | 3155 mm |
| Anchura 2375 mm | Carrera de avance | 1355 mm | |
| Altura 2975 mm | Fuerza de elevación | 25 KN | |
| Peso | 10000 kg | Mecanismo de orientación | |
| Capacidad de ascenso | 20° | Elevación del brazo perforador | Delantero 20°, Trasero 65° |
| Velocidad de desplazamiento | Doble velocidad | Ángulo de oscilación del brazo perforador | 360° |
| Altura libre al suelo | 355mm | Ángulo de anillo | 360° |
| Potencia | Rango de barrenos paralelos | 3052mm | |
| Motor diésel | YUCHAI 4DKC4G2-80 | Eléctrico | |
| Potencia del motor | 58 KW | Voltaje de trabajo | 380V |
| Motor eléctrico | Y25M-4 | Método de arranque | Estrella-triángulo |
| Potencia del motor | 55 KW | Longitud de cable del carrete | 80 m |
| Perforación | Otros | ||
| Dureza de la roca | f=6-20 | Método de recogida de polvo | Húmedo |
| Diámetro de perforación | φ90 – 125mm | Presión de aire | 10 – 25 Bar |
| Profundidad económica de perforación | 50 m | Consumo de aire | 10 – 22 m/min |
| Diámetro de barra de perforación | φ76mm | Modo de operación | Piloto hidráulico + Mando a distancia por cable |
| Longitud de barra de perforación | 1.2m (Barra de barrenación 0.8m) | ||
| Número de barras de perforación | 24 + 1 | Techo de protección | Resistente al vuelco y caída de rocas |
| Rotación | |||
| Velocidad de rotación | 0 – 120 rpm | Par de rotación | 1900 Nm |
