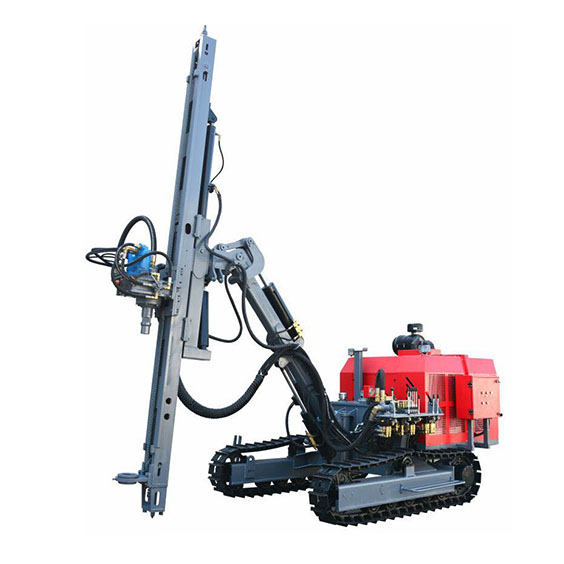

La perforadora de anclaje / perforadora de clavos de suelo SN50DE está equipada con dos motores: motor diésel y motor eléctrico, lo que aumenta considerablemente su adaptabilidad al entorno. Se utiliza principalmente en el refuerzo de cables de anclaje para centrales hidroeléctricas, taludes de carreteras y ferrocarriles, sostenimiento anticipado de cobertizos de túneles, anclajes de pilones inclinados para pozos de cimentación, anclajes contra flotación, pozos de bombas de calor geotérmicas, refuerzo de terraplenes, tratamiento de impermeabilización de cimientos y cuerpos de presas en ingeniería hidroeléctrica, orificios de drenaje, perforaciones en minas y canteras, orificios de micropilotes y otros proyectos.
Intebra un motor diésel y un motor de alta potencia, dos modos de accionamiento, y cuenta con una mayor adaptabilidad al entorno.
Sistema de control inteligente importado, interfaz con pantalla de cristal líquido, controlador inteligente multilingüe, fácil de usar; cuenta con funciones de autodiagnóstico de fallos, alarma y protección por apagado.

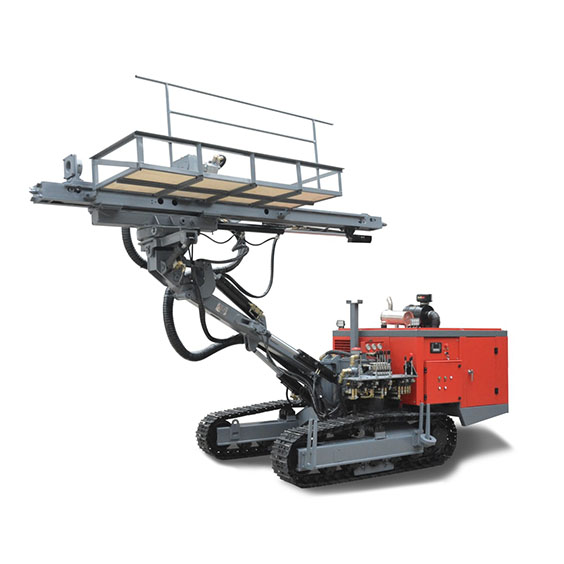

El componente del brazo perforador está equipado con un soporte giratorio motorizado, que amplía el rango de oscilación del propulsor y satisface eficazmente diversas necesidades operativas.
Chasis soldado integral con zapatas de oruga ensanchadas. Todo el equipo presenta una gran estabilidad, es más adecuado para desplazarse en obras con barro y no se hunde fácilmente.
Cuenta con motor de giro doble y válvula de giro manual. Ofrece dos modos ajustables: alta velocidad con poco par y baja velocidad con alto par, lo que se adapta mejor a distintas necesidades de operación.
Se pueden utilizar varillas de perforación helicoidales, martillos DTH, revestimientos, etc., adaptables a arena, arcilla, roca, etc.
.
| Modelo# | SN50DE |
| Aplicaciones | |
| Dureza de la roca | F=6-20 |
| Diámetro de perforación | 90-200mm(3 1/2″-8″) |
| Profundidad máxima de perforación | 50m/164ft |
| Sistema de desplazamiento | |
| Velocidad de desplazamiento | 2.5km/h |
| Capacidad de escalada | 25° |
| Cabeza de rotación | |
| Par de giro | Fast 2750N.m,Slow 5500N.m |
| Velocidad de rotación | Fast 125rpm,Slow 62rpm |
| DTH martillo | |
| Opciones de martillo | 3”,4″,5″,6″DTH martillo |
| Opciones de varilla de perforación | |
| Longitud de la barra de perforación | 1-3m/3.3-9.8ft |
| Diámetro de la barra de perforación | Φ64,76,89,102mm |
| Sistema de propulsión | |
| Carrera de avance | 3400mm |
| Fuerza de elevación | 45KN |
| Altura horizontal máxima | 4m/13ft |
| Potencia del motor | |
| Motor diésel | Yuchai 79 kw / HP |
| Motor eléctrico | 55kw |
| Presión de trabajo | 0.7-2.0MPa(180-508Psi) |
| Consumo de aire | 10-22m³/min(353-883cfm) |
| Distancia al suelo | 350mm |
| Peso | 6500kgs |
| Dimensiones | 6500×2200m×2500mm |
| Estrato aplicable y método de perforación | |
| Aplicación | Condiciones geológicas complejas: roca, arena, suelo, etc. |
| Método de perforación | Rotación hidráulica de accionamiento superior y perforación DTH, perforación helicoidal y perforación con revestimiento. |
