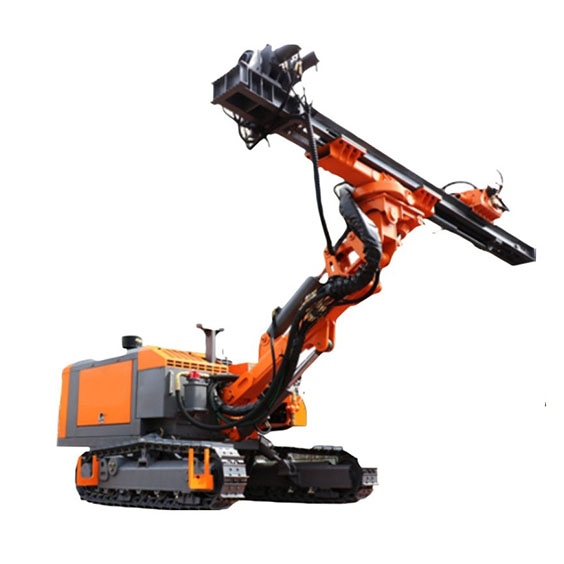

La perforadora de anclaje de doble propósito diésel-eléctrica se utiliza principalmente en proyectos de anclaje de masas rocosas en taludes altos, como carreteras, ferrocarriles, instalaciones de agua y energía hidráulica, proyectos de gestión de deslizamientos de tierra, control de desplazamiento de edificios, así como en sostenimiento de pozos de cimentación profundos urbanos y refuerzo de cimientos, etc. Cuenta con alto par motor, gran potencia de propulsión y alta durabilidad.
Esta perforadora de anclaje cuenta con un sistema de doble potencia como estándar. La configuración estándar incluye una barra de perforación de 3 metros con diámetro φ76 mm o diversas barras de perforación helicoidales. Es un modelo dual que utiliza motor diésel y motor eléctrico, con posibilidad de cambio en cualquier momento.
Se emplea un motor rotativo doble de alto par para accionar la cabeza de rotación, lo que incrementa el par de la perforadora hasta un máximo de 5600 N·m. Esto amplía su rango de diámetros de perforación en roca, permitiendo su uso extensivo en anclajes de pozos de cimentación, tuberías de apoyo, operaciones de perforación helicoidal de gran diámetro y manejo de barras de perforación.

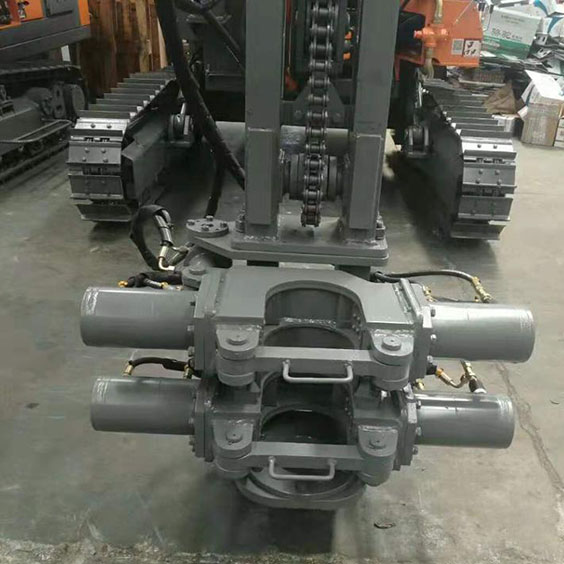

La cabeza de rotación está equipada con una válvula de conmutación de dos velocidades, de fácil operación y capaz de satisfacer las necesidades de diferentes pares y velocidades. Cuenta con un dispositivo de descarga de barras que facilita la extracción de las mismas;
Montaje estándar con motor de pistón, oruga de desplazamiento de maquinaria de construcción internacional, con mayor potencia de ascenso y mayor fiabilidad en la calidad.
| Modelo# | SD60DE-2 |
| Dureza de perforación | F=6-20 |
| Diámetro de perforación | 90-250mm(3 1/2″-10″) |
| Profundidad máxima de perforación | 60m/197ft |
| Sistema de desplazamiento | |
| Velocidad de desplazamiento | 2.5km/h |
| Capacidad de escalada | 25° |
| Cabeza de rotación | |
| Par de giro | 5600N.m |
| Velocidad de rotación | Fast 160rpm,Slow 60rpm |
| Selección de martillos disponibles | 3”,4″,5″,6″,8″DTH martillo |
| Selección de barras de perforación disponibles | |
| Longitud de la barra de perforación | 1-3m/3.3-9.8ft |
| Diámetro de la barra de perforación | Φ64,76,89mm |
| Sistema de propulsión | |
| Carrera de avance | 3400mm |
| Fuerza de elevación | 80KN |
| Altura horizontal máxima | 4m/13ft |
| Potencia del motor | |
| Motor diésel | Yuchai 73.5kW |
| Motor eléctrico | 55kw |
| Presión de trabajo | 0.7-2.0MPa(180-508Psi) |
| Consumo de aire | 10-26m³/min(353-918cfm) |
| Distancia al suelo | 300mm |
| Peso | 8000kgs |
| Dimensiones | 6900×2270m×2600mm |
| Estratos aplicables y método de perforación | |
| Aplicación | Condiciones geológicas complejas: roca, arena, tierra, etc. |
| Método de perforación | Perforación rotativa hidráulica de accionamiento superior y perforación DTH, perforación helicoidal y perforación con revestimiento |
