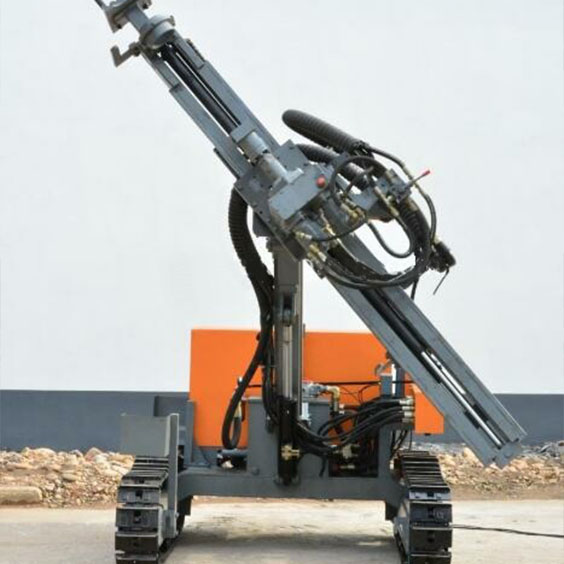

SN50E son las nuevas perforadoras de anclaje transformadas. Se trata de un producto innovador que combina tecnología avanzada, fiabilidad, duración y ahorro de energía.
Este producto se utiliza principalmente para operaciones de perforación en roca en proyectos de ingeniería hidroeléctrica, minería a cielo abierto, construcción de carreteras, anclaje de taludes, etc. Es especialmente adecuado para la perforación de orificios de anclaje y clavado de suelo en obras de construcción. Al trabajar con varillas helicoidales, ofrece alta eficiencia operativa, bajo consumo energético y excelentes beneficios económicos.
1.Número de patente.: 201520072800.4 .
El brazo de perforación tridimensional de la perforadora DTH con rotación tridimensional del bastidor de perforación amplía el rango de amplitud del brazo y puede satisfacer diversos requisitos de operación.
2.Número de patente: 201520072799.5 .
Una plataforma de operación económica y práctica para perforadora DTH resuelve el problema de la falta de espacio para que el operador se pare al perforar pozos horizontales y oblicuos en altura y al extraer las varillas de perforación.
3.Número de patente: 201520072848.5
El impulsor tipo varilla guía de la perforadora submarina, equipado con una varilla guía de propulsión, presenta una estructura sencilla, funcionamiento estable y una gran fuerza de elevación.
Accionamiento por motor, ahorro energético y respetuoso con el medio ambiente, alta relación calidad-precio, baja inversión inicial y excelentes beneficios económicos. Motor diésel disponible como opción.
La consola cuenta con control centralizado, distribución razonable, funcionamiento cómodo y eficiente. La válvula multiviía está instalada en vertical, lo que hace que las tuberías sean más sencillas y fluidas. Las nuevas conexiones de manguera son fiables y duraderas, sin fugas de aceite.
El componente del brazo de perforación está equipado con un soporte giratorio motorizado que amplía el rango de amplitud del propulsor, pudiendo satisfacer eficazmente diversos requisitos de operación.
El chasis soldado integral está equipado con zapatas de oruga ensanchadas. La máquina en conjunto presenta una gran estabilidad, es más adecuada para desplazarse en obras de construcción con barro y no se hunde fácilmente.
Se pueden utilizar varillas helicoidales, martillos DTH, revestimientos, etc., para arena, arcilla, roca, etc.
.
| Modelo# | SN50E |
| Aplicación | |
| Dureza de la roca | F=6-20 |
| Diámetro de perforación | 80-200mm(3″-8″) |
| Profundidad máxima de perforación | 50m/164ft |
| Sistema de desplazamiento | |
| Velocidad de desplazamiento | 2.5km/h |
| Capacidad de escalada | 25° |
| Cabeza de rotación | |
| Par de giro | Fast 3000N.m,Slow 6000N.m |
| Velocidad de rotación | Fast 90rpm,Slow 45rpm |
| DTH martillo | |
| Opciones de martillo | 3”,4″,5″,6″DTH martillo |
| Opciones de varilla de perforación | |
| Longitud de la barra de perforación | 1-3m/3.3-9.8ft |
| Diámetro de la barra de perforación | Φ64,76,89,102mm |
| Sistema de propulsión | |
| Carrera de avance | 3400mm |
| Fuerza de elevación | 35KN |
| Altura horizontal máxima | 4m/13ft |
| Potencia del motor | |
| Motor eléctrico | 48 kw / 65HP |
| Presión de trabajo | 0.7-1.6MPa(180-407Psi) |
| Consumo de aire | 10-20m³/min(353-706cfm) |
| Distancia al suelo | 350mm |
| Peso | 3600kgs |
| Dimensiones | 4800×2000m×1600mm |
| Estrato aplicable y método de perforación | |
| Aplicación | Condiciones geológicas complejas: roca, arena, suelo, etc. |
| Método de perforación | Rotación hidráulica de accionamiento superior y perforación DTH, perforación helicoidal y perforación con revestimiento. |
