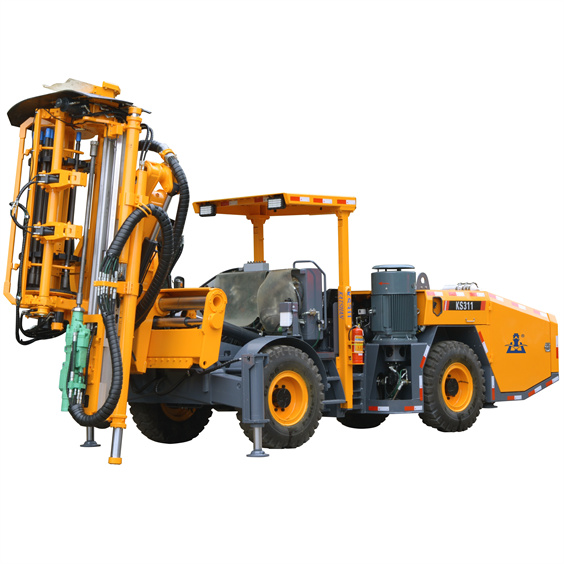

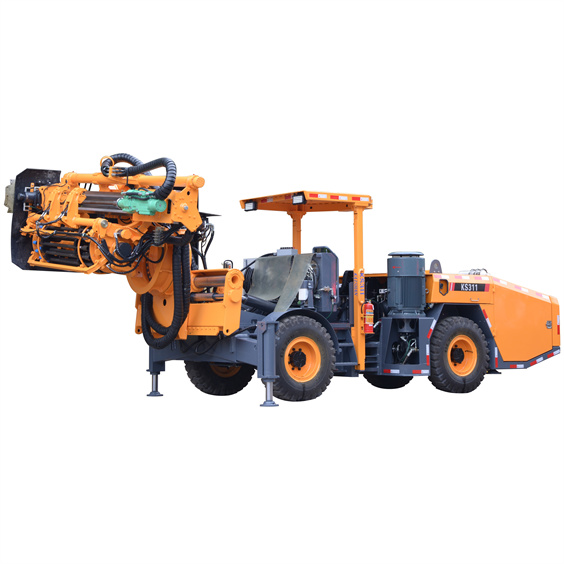

KS311-Perforadora minera de túneles con martillo superior
Características:

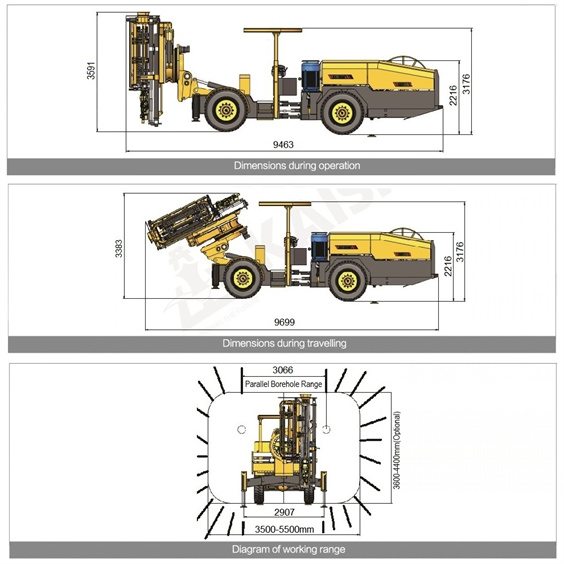

La perforadora hidráulica de barrenos largos KS311 se utiliza principalmente para la perforación de voladuras en minería de barrenos medianos y largos, así como para la perforación de cables de anclaje de apoyo. Tanto la altura como el ancho aplicables de los túneles se encuentran en el rango de 3,5 m a 5 m. El soporte del brazo perforador puede girar 360 grados. En combinación con el brazo oscilante y el riel guía de traslación, permite realizar perforaciones de 360 grados y perforaciones paralelas dentro de tres metros, satisfaciendo así los requisitos de diversas perforaciones mineras.
El sistema automático de cambio de barras tiene una capacidad de almacenamiento de 27 barras de perforación y la profundidad de perforación puede alcanzar hasta 42 metros.
La parte delantera y trasera del haz de avance están equipadas con cilindros de soporte hidráulico para una perforación estable. Cuenta con cilindros de guía hidráulicos que garantizan la máxima rectitud de la perforación.
Se adopta un banco de trabajo tipo carrito con buena visibilidad; y se puede optar por un control remoto inalámbrico.
El chasis minero articulado con transmisión hidráulica cerrada es adecuado para túneles pequeños y medianos.
El martillo perforador de impacto de alta frecuencia utiliza un pistón escalonado, lo que mejora la eficiencia de transmisión de la onda de impacto y la velocidad de perforación, reduce el desgaste de las herramientas de perforación y mantiene un buen estado de funcionamiento.

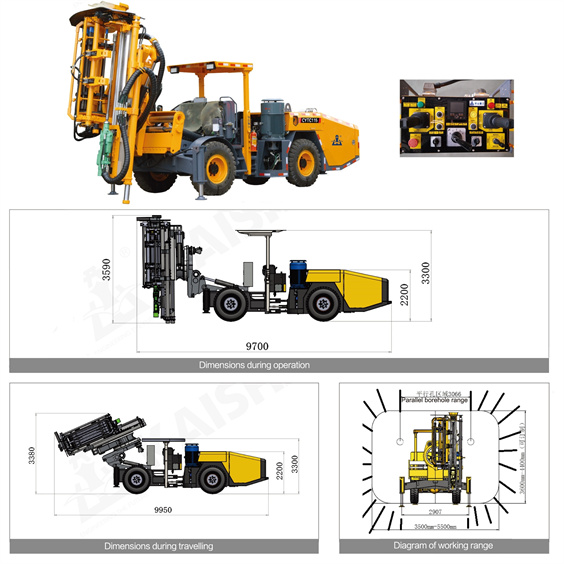

| Parámetros técnicos | Sistema de aire y agua | |||||||||||||
| Longitud | 9700mm | Compresor de aire | 1×JN4 | Consumo de aceite de lubricación | 180-250 g/h | |||||||||
| Anchura | 2300mm | Capacidad del compresor de aire | 0.5 m3/min | |||||||||||
| Altura | 3300 mm | Presión | 6-8bar | Bomba de agua | 1×CR10 | |||||||||
| Peso | Aprox. 16000㎏ | Dispositivo de lubricación de vástago | Bomba de lubricación de pulso electrónico | Potencia | 5.5kW | |||||||||
| Velocidad de desplazamiento en terreno llano | 10km/h | Consumo de aire de lubricación | 0.3 m 3/min | Capacidad de bomba de agua | 8m3/h | |||||||||
| Capacidad máxima de ascenso | 25% (14°) | Chasis | ||||||||||||
| Protección de seguridad | Motor diésel | Cummins QSB3.9-C125/93kW /2200rpm | Mecanismo de dirección | Dirección articulada: ±40° | ||||||||||
| Nivel de ruido | ＜100dB(A) | |||||||||||||
| Techo de seguridad elevable | Certificado FOPS y ROPS | Purificación de escape | Catalizador de escape | Freno de marcha | Freno hidráulico de doble circuito | |||||||||
| Unidad de potencia electrohidráulica | ||||||||||||||
| Sistema de transmisión | Sistema de desplazamiento cerrado de tracción en las cuatro ruedas | Freno de estacionamiento | Freno de discos múltiples húmedos de reductor | |||||||||||
| Motor | Motor trifásico 75kW | Ángulo de oscilación | Oscilación del eje trasero:±10° | Tanque de combustible | 90L | |||||||||
| Impacto / Avance / Posicionamiento | Bomba de pistón de desplazamiento variable axial | Neumáticos | 12.00-20 | |||||||||||
| Rotación | Bomba de engranajes | Sistema de perforación | ||||||||||||
| Filtro (fines) | 10μ | Modelo de martillo perforador | 1×HC95LQW | Diámetro de barreno | 64-76 | 89-102 | ||||||||
| Tanque de aceite hidráulico | 240 L | Potencia de impacto | 24kW | Rosca de barra de perforación | T38 | T45 | ||||||||
| Enfriador hidráulico | Enfriador de agua | Flujo de impacto | 138L/min | Profundidad de perforación | 42m | 42m | ||||||||
| Voltaje de trabajo | 380V | Presión de impacto | 200bar | Ángulo de inclinación del haz de avance | Delantero: 20°, trasero: 65° | |||||||||
| Frecuencia | 50HZ | Presión máxima de rotación | 210bar | Ángulo de anillo | 360° | |||||||||
| Método de arranque | Estrella-triángulo | Frecuencia de impacto | 48-57 Hz | Rango de barrenos paralelos | 1500mm por lado | |||||||||
| Carrete de cable | 1×K440 | Par motor | 955Nm | Longitud de barra de perforación | 1525mm | 1830mm | ||||||||
| Longitud de cable del carrete | 80m | Rosca de vástago | T38、T45 | Longitud del haz de avance | 3500mm | 3800mm | ||||||||
| Especificaciones de cable | 3×50+3G10 | Extensión de avance | 1200mm | 1200mm | ||||||||||
