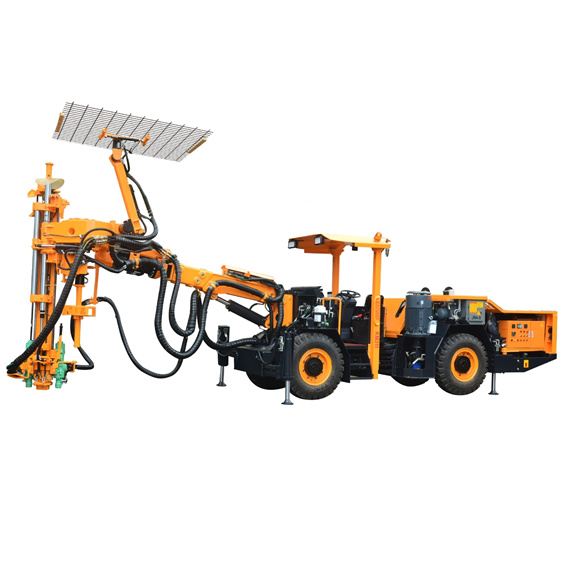

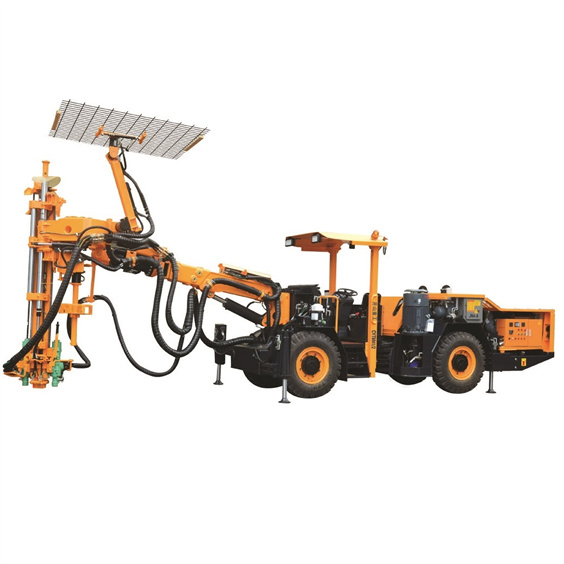

KM311 – Perforadora de anclajes de roca para túneles
Características:
La perforadora hidráulica de anclajes de roca KM311 está diseñada especialmente para la instalación de anclajes de roca en juntas de tubo y puede atravesar secciones de 2,5 metros de ancho y 2,2 metros de alto. Es apta para trabajos de anclaje en túneles con sección superior a 3 metros de ancho y 3 metros de alto.
Funciones completas. El bastidor cuenta con dos puestos de trabajo y está equipado con un cargador con capacidad para 10 barras de anclaje de roca, además de un módulo de malla protectora opcional; puede realizar las siguientes labores: perforación, colocación de malla y instalación de barras de anclaje de roca.
Alta seguridad. El operador está protegido por la cabina, alejado de la zona de riesgo.
Alta eficiencia. El martillo perforador de alta frecuencia utiliza pistón escalonado, lo que mejora la eficiencia de transmisión de ondas de impacto, aumenta la velocidad de perforación, reduce el desgaste de las herramientas y mantiene un buen estado de funcionamiento.

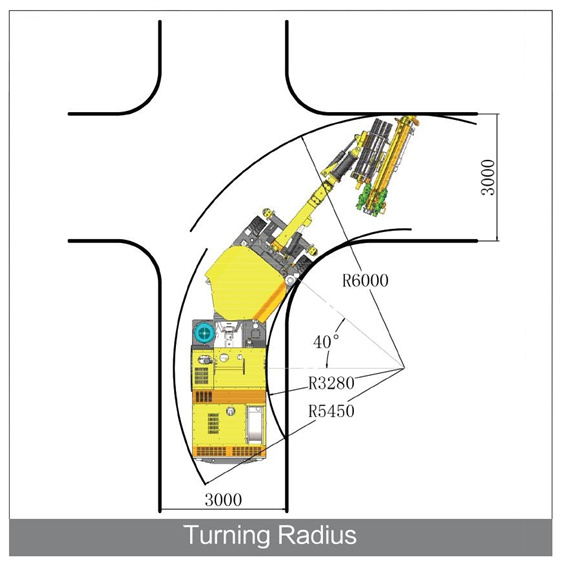

La máquina ofrece una excelente visibilidad al operador; el chasis articulado con tracción en las cuatro ruedas garantiza un desplazamiento ágil, rápido y seguro en túneles estrechos.
Amplio espacio y funciones automáticas permiten al operador concentrarse en la perforación de forma segura, rápida y precisa. Todas las piezas relevantes cuentan con protección adecuada, facilitando el mantenimiento.

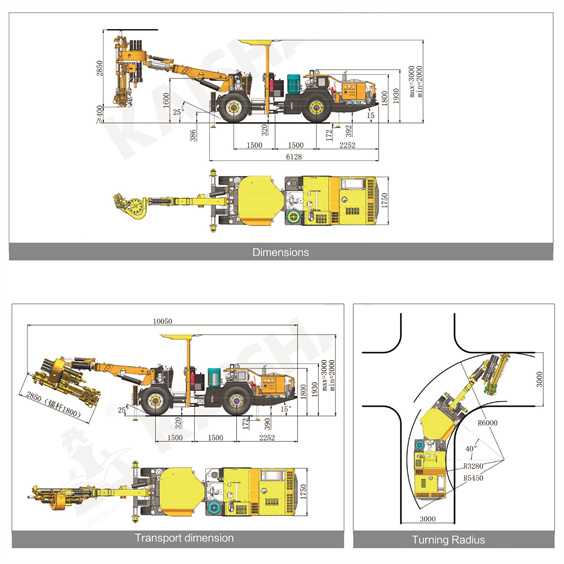

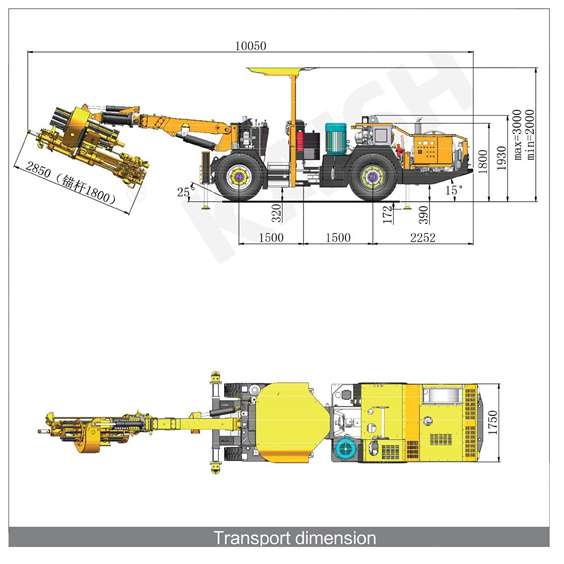

| Dimensiones y peso | Sistema de aire y agua | |||||||||||||
| Largo | 10700mm | Compresor de aire | 1×JN5 | Consumo de aceite de lubricación | 180-250 g/h | |||||||||
| Ancho | 1750mm | Capacidad del compresor | 0.5m³/min | |||||||||||
| Alto | 2000/3000mm | Presión | 6-8 bar | Bomba de agua | 1×CR3 | |||||||||
| Peso | Aprox. 12000kg | Dispositivo de lubricación de vástago | Bomba de lubricación de pulso electrónico | Potencia | 1.5kW | |||||||||
| Velocidad de desplazamiento en llano | 10km/h | |||||||||||||
| Capacidad máxima de ascenso | 25%（14°） | Consumo de aire de lubricación | 0.3m³/min | Capacidad de bomba de agua | 3m³/h | |||||||||
| Protección de seguridad | Chasis | |||||||||||||
| Nivel de ruido | ＜100dB(A) | Motor diésel | Cummins QSB3.9/60kW/2200rpm | Freno de marcha | Freno húmedo | |||||||||
| Techo de seguridad elevable | Certificado FOPS y ROPS | Purificación de escape | Catalizador de escape | Freno de estacionamiento | Freno de discos múltiples húmedos | |||||||||
| Sistema de brazo perforador | ||||||||||||||
| Modelo | K26F | Sistema de tracción | Tracción en las cuatro ruedas con eje húmedo (sistema cerrado de desplazamiento) | Tanque de combustible | 60L | |||||||||
| Extensión del brazo | 1200mm | |||||||||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | |||||||||||||
| Perforación | Instalación de barra de anclaje | Motor | 45kW | |||||||||||
| Martillo perforador | 1×HC25/R32 | 1×HC25/R32 | Impacto / Avance / Posicionamiento | Bomba de pistón de desplazamiento variable axial | ||||||||||
| Potencia de impacto | 8KW | 8KW | Rotación | Bomba de engranajes | ||||||||||
| Flujo de impacto | 65L/min | 65L/min | Filtro (fines) | 10 μ | ||||||||||
| Presión de impacto | 150bar | 150bar | Tanque de aceite hidráulico | 240L | ||||||||||
| Presión máxima de rotación | 175bar | —— | Enfriador hidráulico | Enfriador de agua | ||||||||||
| Frecuencia de impacto | 55-65Hz | 55-65Hz | Voltaje de trabajo | 380V | ||||||||||
| Par motor | 325Nm | —— | Frecuencia | 50Hz | ||||||||||
| Diámetro de barreno | 32-51mm | Método de arranque | Estrella-triángulo | |||||||||||
| Rotación del bastidor | 360° | Carrete de cable | 1×K440 | |||||||||||
| Extensión de avance | 480mm | Longitud de cable en carrete | 100m | |||||||||||
| Altura aplicable del túnel | Longitud de barra de anclaje +1700mm | Especificaciones de cable | 3×25+3G6 | |||||||||||
