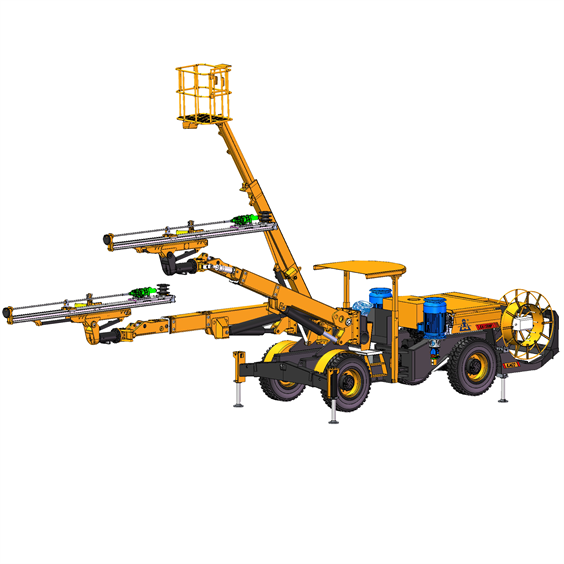

KJ422 Perforadora Jumbo de Túneles con Martillo Superior
Características:
La perforadora hidráulica para túneles KJ422 es adecuada para la perforación en túneles con sección de 16 a 95 metros cuadrados, capaz de realizar barrenos de voladura y anclajes rocosos en forma vertical, inclinada y horizontal.
La perforadora está equipada con brazos flexibles en dos coordenadas rectangulares simétricas, sin puntos ciegos de operación. La rotación de 360° y el bastidor autocompensante facilitan el posicionamiento del taladro; también se puede utilizar para la perforación de cruces laterales y anclaje rocoso.
La perforadora ofrece una excelente visibilidad al operador; la distribución equilibrada y el chasis articulado de tracción en las cuatro ruedas garantizan un desplazamiento ágil, rápido y seguro en túneles estrechos.
El martillo perforador de impacto de alta frecuencia utiliza pistón escalonado, lo que mejora la eficiencia de transmisión de la onda de impacto y la velocidad de perforación, reduce el desgaste de las herramientas y mantiene su buen estado.
El amplio espacio y las funciones automáticas permiten al operador concentrarse en la perforación de forma segura, rápida y precisa;
Todas las piezas relevantes cuentan con una protección adecuada y son fáciles de mantener.

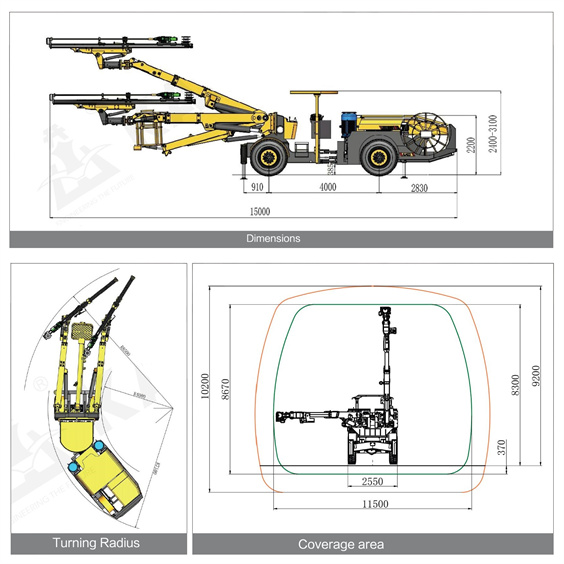

| Dimensiones y peso | Sistema de aire y agua | ||||||||||||
| Longitud | 15000 mm | Compresor de aire | 1×JN11 | Consumo de aceite de lubricación | 2×180-250 g/h | ||||||||
| Anchura | 2550 mm | Capacidad del compresor de aire | 1,55 m³/min | ||||||||||
| Altura | 2400/3100 mm | Presión | 8 bar | Bomba de agua | 1×CR15 | ||||||||
| Peso | Aprox.22000 kg (sin incluir el banco de trabajo) | Dispositivo de lubricación del vástago | Bomba de lubricación por pulso electrónico | Potencia | 11 kW | ||||||||
| Velocidad de desplazamiento en terreno llano | 10 km/h | ||||||||||||
| Capacidad máxima de ascenso | 25%（14°） | Consumo de aire para lubricación | 2×0,3 m³/min | Capacidad de la bomba de agua | 12 m³/h | ||||||||
| Protección de seguridad | Chasis | ||||||||||||
| Nivel de ruido | ＜100 dB(A) | Motor diésel | Cummins QSB5.9-C160/119kW/2200 rpm | Freno de servicio | Freno de puente húmedo | ||||||||
| Techo de seguridad elevable | Cumple con los requisitos de FOPS y ROPS | Purificación de gases de escape | Catalizador de escape | Freno de estacionamiento | Freno mecánico | ||||||||
| Sistema de accionamiento | Convertidor de par hidráulico + caja de engranajes | Depósito de combustible | 120 L | ||||||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | ||||||||||||
| Martillo perforador | 2×HC95LM | Motor | 2×75kW / Motor trifásico | ||||||||||
| Potencia de impacto | 21 kW | Impacto / Alimentación / Posicionamiento | Bomba de pistón de desplazamiento variable axial | ||||||||||
| Caudal de fluido de impacto | 100-120 L/min | Rotación | Bomba de engranajes | ||||||||||
| Presión de impacto | 180-200 bar | Finenza de filtración | 10 μ | ||||||||||
| Frecuencia de impacto | 54-62 Hz | Depósito de aceite hidráulico | 400 L | ||||||||||
| Par de torsión | 764 N·m | Enfriador hidráulico | Enfriador de agua | ||||||||||
| Rotación de la viga | 360° | Tensión de trabajo | 380 V | ||||||||||
| Extensión de avance | 1600 mm | Frecuencia | 50 Hz | ||||||||||
| Modelo de brazo de perforación | K50 | Método de arranque | Estrella-triángulo | ||||||||||
| Tipo de brazo de perforación | Autonivelante | Carrete de cable | 1×CRC1016 | ||||||||||
| Extensión del brazo | 2500 mm | Longitud del cable del carrete | 100 m | ||||||||||
| Banco de trabajo (Opcional) | Máximo 300 kg | 3×120+3G25 | |||||||||||
