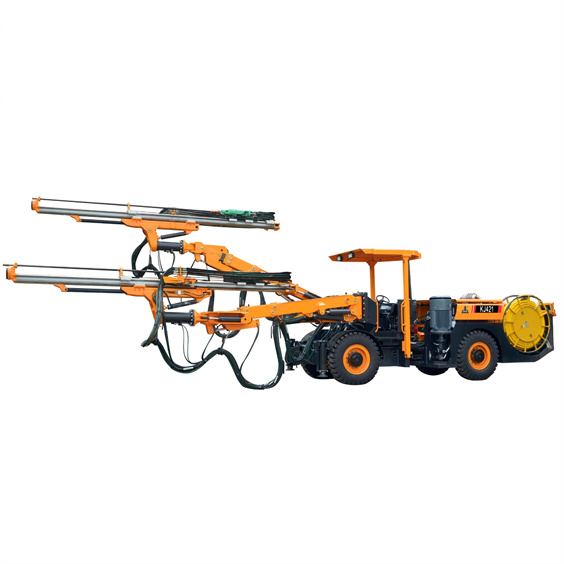

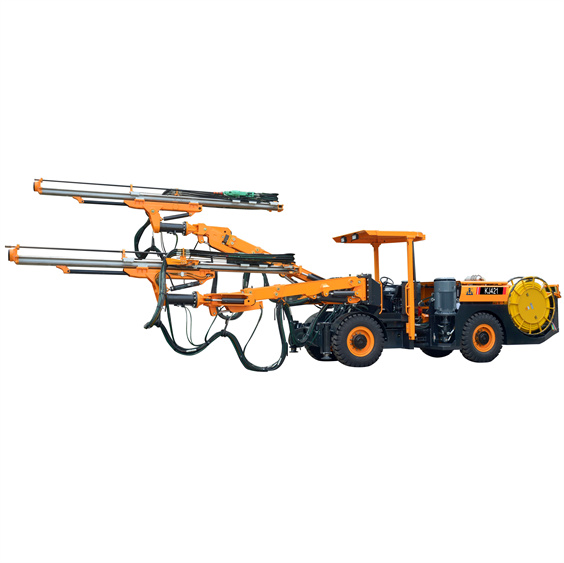

KJ421 Perforadora Jumbo para Túneles
Características:
La perforadora hidráulica para túneles KJ421 es adecuada para la perforación en túneles con sección de 16 a 68 metros cuadrados, capaz de realizar barrenos de voladura y anclajes rocosos en forma vertical, inclinada y horizontal.
La perforadora está equipada con brazos flexibles en dos coordenadas rectangulares simétricas, sin puntos ciegos de operación. La rotación de 360° y el bastidor autocompensante facilitan el posicionamiento del taladro; también se puede utilizar para la perforación de cruces laterales y anclaje rocoso.
La perforadora ofrece una excelente visibilidad al operador; la distribución equilibrada y el chasis articulado de tracción en las cuatro ruedas garantizan un desplazamiento ágil, rápido y seguro en túneles estrechos.
El martillo perforador de impacto de alta frecuencia utiliza pistón escalonado, lo que mejora la eficiencia de transmisión de la onda de impacto y la velocidad de perforación, reduce el desgaste de las herramientas y mantiene su buen estado.
El amplio espacio y las funciones automáticas permiten al operador concentrarse en la perforación de forma segura, rápida y precisa.
Todas las piezas relevantes cuentan con una protección adecuada y son fáciles de mantener.

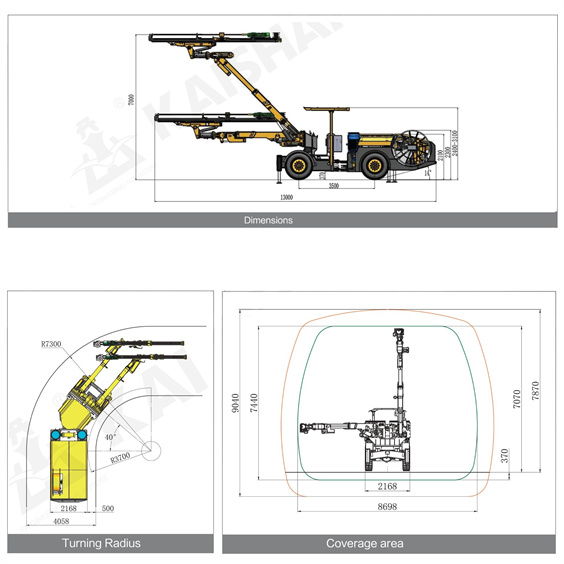

| Dimensiones y peso | Sistema de aire y agua | ||||||||||
| Longitud | 13000 mm | Compresor de aire | 1×JN11 | Consumo de aceite de lubricación | 2×180-250 g/h | ||||||
| Anchura | 2200 mm | Capacidad del compresor de aire | 1,55 m³/min | ||||||||
| Altura | 2400/3100 mm | Presión | 8 bar | Bomba de agua | 1×CR15 | ||||||
| Peso | Aprox. 22000 kg | Dispositivo de lubricación del vástago | Bomba de lubricación por pulso electrónico | Potencia | 11 kW | ||||||
| Velocidad de desplazamiento en terreno llano | 10 km/h | ||||||||||
| Capacidad máxima de ascenso | 25%（14°） | Consumo de aire para lubricación | 2×0,3 m³/min | Capacidad de la bomba de agua | 12 m³/h | ||||||
| Protección de seguridad | Chasis | ||||||||||
| Nivel de ruido | ＜100 dB(A) | Motor diésel | Cummins QSB3.9-C125/93kW/2200 rpm | Freno de servicio | Freno de puente húmedo | ||||||
| Techo de seguridad elevable | Cumple con los requisitos de FOPS y ROPS | Purificación de gases de escape | Catalizador de escape | Freno de estacionamiento | Freno mecánico | ||||||
| Sistema de accionamiento | Convertidor de par hidráulico + caja de engranajes | Depósito de combustible | 120 L | ||||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | ||||||||||
| Martillo perforador | 2×HC95LM/R38 | Motor | 2×75kW / Motor trifásico | ||||||||
| Potencia de impacto | 24 kW | Impacto / Alimentación / Posicionamiento | Bomba de pistón de desplazamiento variable axial | ||||||||
| Caudal de fluido de impacto | 100-120 L/min | Rotación | Bomba de engranajes | ||||||||
| Presión de impacto | 180-200 bar | Finenza de filtración | 10 μ | ||||||||
| Frecuencia de impacto | 54-62 Hz | Depósito de aceite hidráulico | 400 L | ||||||||
| Par de torsión | 764 N·m | Enfriador hidráulico | Enfriador de agua | ||||||||
| Rotación de la viga | 360° | Tensión de trabajo | 380 V | ||||||||
| Extensión de avance | 1600 mm | Frecuencia | 50 Hz | ||||||||
| Modelo de brazo de perforación | K40 | Método de arranque | Estrella-triángulo | ||||||||
| Tipo de brazo de perforación | Autonivelante | Carrete de cable | 1×CRC1016 | ||||||||
| Extensión del brazo | 1800 mm | Longitud del cable del carrete | 100 m | ||||||||
