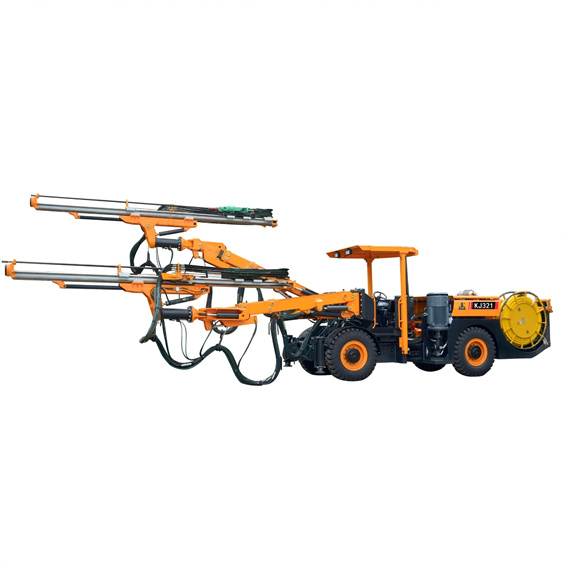

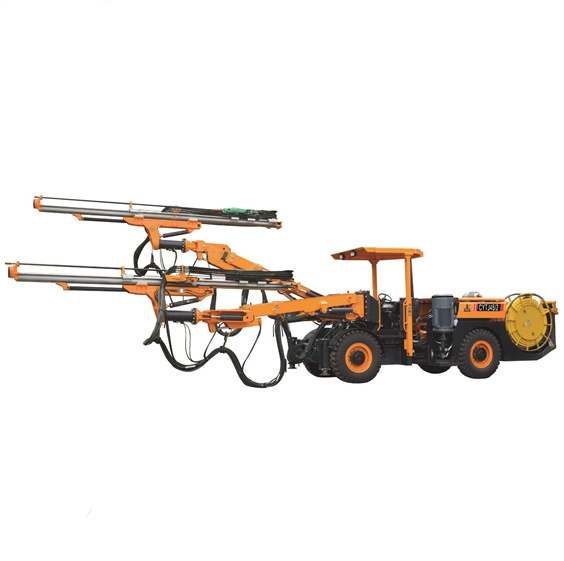

KJ321 Perforadora Jumbo para Túneles
Características:
La perforadora hidráulica para túneles KJ321 es adecuada para la perforación en túneles con sección de 12 a 45 metros cuadrados, capaz de realizar barrenos de voladura y anclajes rocosos en forma vertical, inclinada y horizontal.
La perforadora está equipada con brazos flexibles en dos coordenadas rectangulares simétricas, sin puntos ciegos de operación. La rotación de 360° y el bastidor autocompensante facilitan el posicionamiento del taladro; también se puede utilizar para la perforación de cruces laterales y anclaje rocoso.
La perforadora ofrece una excelente visibilidad al operador; la distribución equilibrada y el chasis articulado de tracción en las cuatro ruedas garantizan un desplazamiento ágil, rápido y seguro en túneles estrechos.
El martillo perforador de impacto de alta frecuencia utiliza pistón escalonado, lo que mejora la eficiencia de transmisión de la onda de impacto y la velocidad de perforación, reduce el desgaste de las herramientas y mantiene su buen estado.
El amplio espacio y las funciones automáticas permiten al operador concentrarse en la perforación de forma segura, rápida y precisa.
Todas las piezas relevantes cuentan con una protección adecuada y son fáciles de mantener.

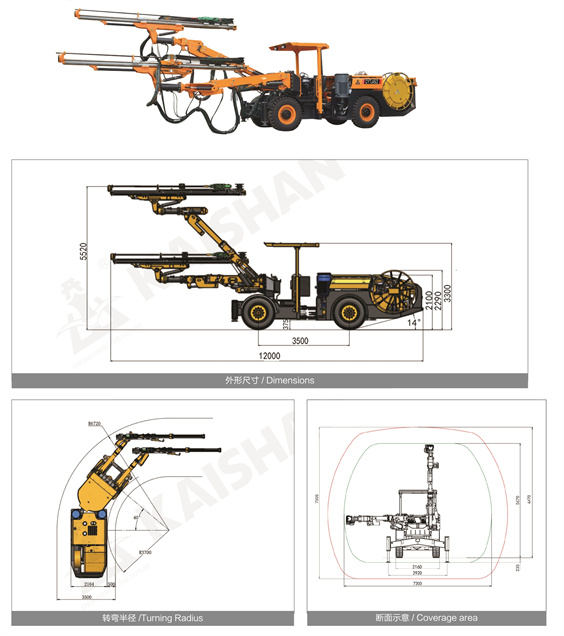

| Dimensiones y peso | Sistema de aire y agua | |||||||||||||
| Longitud | 12000 mm | Compresor de aire | 1×JN11 | Consumo de aceite de lubricación | 2×180-250 g/h | |||||||||
| Anchura | 2160 mm | Capacidad del compresor de aire | 1,55 m³/min | |||||||||||
| Altura | 2500/3300 mm | Presión | 8 bar | Bomba de agua | 1×CRI10-20 | |||||||||
| Peso | Aprox. 22000 kg | Dispositivo de lubricación del vástago | Bomba de lubricación por pulso electrónico | Potencia | 7,5 kW | |||||||||
| Velocidad de desplazamiento en terreno llano | 10 km/h | |||||||||||||
| Consumo de aire para lubricación | 2×0,3 m³/min | Capacidad de la bomba de agua | 10 m3/h | |||||||||||
| Capacidad máxima de ascenso | 25% (14°) | |||||||||||||
| Protección de seguridad | Chasis | |||||||||||||
| Nivel de ruido | ＜100 dB(A) | Motor diésel | Cummins QSB3.9-C125, 93 kW, 2200 rpm | Freno de servicio | Freno hidrostático | |||||||||
| Techo de seguridad elevable | Cumple con los requisitos de FOPS y ROPS | Purificación de gases de escape | Catalizador de escape | Freno de estacionamiento | Freno mecánico | |||||||||
| Sistema de accionamiento | Convertidor de par hidráulico + bomba de engranajes | Depósito de combustible | 120 L | |||||||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | |||||||||||||
| Martillo perforador | 2×HC50/R38 | 2×HC95LM/R38 | Motor | 2×45 kW | 2×75 kW | |||||||||
| Potencia de impacto | 13 kW | 24 kW | Impacto / Alimentación / Posicionamiento | Bomba de pistón de desplazamiento variable axial | ||||||||||
| Caudal de fluido de impacto | 105 L/min | 100-120 L/min | Rotación | Bomba de engranajes | ||||||||||
| Presión de impacto | 130 bar | 180 bar | Finenza de filtración | 10 µ | ||||||||||
| Presión máxima de rotación | 150 bar | 210 bar | Depósito de aceite hidráulico | 400 L | ||||||||||
| Frecuencia de impacto | 62 Hz | 62 Hz | Enfriador hidráulico | Enfriador de agua | ||||||||||
| Par de torsión | 325 N·m | 764 N·m | Tensión de trabajo | 380 V | ||||||||||
| Diámetro de perforación | Φ32-76 mm | Φ42-102 mm | Frecuencia | 50 Hz | ||||||||||
| Rotación de la viga | 360° | Método de arranque | Estrella-triángulo | |||||||||||
| Extensión de avance | 1600 mm | Carrete de cable | 1×CRC1016 | |||||||||||
| Modelo de brazo de perforación | K 26F | Longitud del cable del carrete | 100 m | 80 m | ||||||||||
| Tipo de brazo de perforación | Autonivelante | Diámetro exterior del cable | Φ28 mm | Φ32 mm | ||||||||||
| Extensión del brazo | 1200 mm | Especificaciones del cable | 3×35+3G6+2×1,5 | 3×50+3G6+2×1,5 | ||||||||||
