KJ311 Perforadora Jumbo para Túneles
Características:
La perforadora hidráulica para túneles KJ311 es apta para la perforación en minas de roca dura con sección de 12 a 35 metros cuadrados.
El brazo robusto y flexible permite una cobertura óptima de la sección; la rotación de 360° y el bastidor autonivelante facilitan el posicionamiento del taladro. También se puede utilizar para la perforación de cruces laterales y anclajes rocosos.
La perforadora ofrece una buena visibilidad al operador; la distribución equilibrada y el chasis articulado de tracción en las cuatro ruedas garantizan un desplazamiento ágil, rápido y seguro en túneles estrechos.
El martillo perforador de impacto de alta frecuencia utiliza pistón escalonado, lo que mejora la eficiencia de transmisión de la onda de impacto y la velocidad de perforación, reduce el desgaste de las herramientas y mantiene su buen estado.
El amplio espacio y las funciones automáticas permiten al operador concentrarse en la perforación de forma segura, rápida y precisa.
Todas las piezas relevantes cuentan con una protección adecuada y son fáciles de mantener.

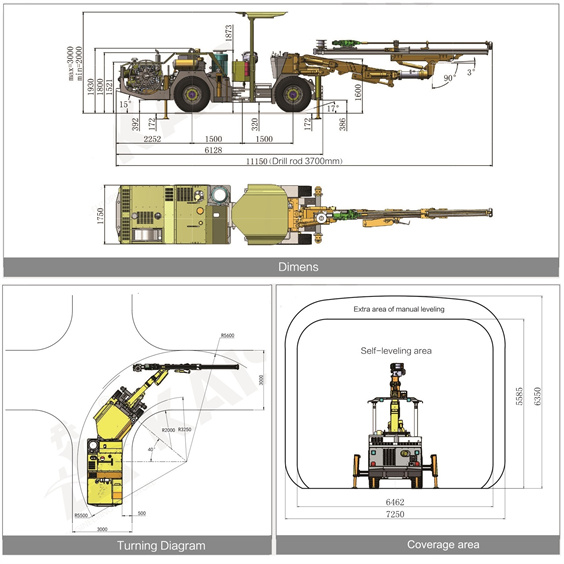

| Dimensiones y peso | Sistema de aire y agua | ||||||||
| Longitud | 11300 mm | Compresor de aire | 1×JN5 | Consumo de aceite de lubricación | 180-250 g/h | ||||
| Anchura | 1750 mm | Capacidad del compresor de aire | 0,5 m³/min | ||||||
| Altura | 2000/3000 mm | Presión | 6-8 bar | Bomba de agua | 1×CR3 | 1×CR5 | |||
| Peso | Aprox. 12000 kg | Dispositivo de lubricación del vástago | Bomba de lubricación por pulso electrónico | Potencia | 1,5 kW | 5,5 kW | |||
| Velocidad de desplazamiento en terreno llano | 10 km/h | ||||||||
| Consumo de aire para lubricación | 0,3 m³/min | Capacidad de la bomba de agua | 3 m3/h | 6 m3/h | |||||
| Capacidad máxima de ascenso | 25%（14°） | ||||||||
| Chasis | |||||||||
| Protección de seguridad | Motor diésel | DEUTZ BF4L2011, 57,6 kW, 2600 rpm | Neumáticos | 11.00-20 | |||||
| Nivel de ruido | ＜100 dB(A) | Purificación de gases de escape | Catalizador de escape | Mecanismo de dirección | Dirección articulada: ±40° | ||||
| Techo de seguridad elevable | Cumple con los requisitos de FOPS y ROPS | Sistema de accionamiento | Desplazamiento sobre orugas accionado por motor de doble velocidad | Freno de estacionamiento | Freno multidisco húmedo del reductor | ||||
| Ángulo de oscilación | Oscilación del eje trasero: ±10° | Freno de servicio | Freno hidráulico de dos circuitos | ||||||
| Depósito de combustible | 30 L | ||||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | ||||||||
| Martillo perforador | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | Motor | 45 kW | 55 kW | 75 kW | ||
| Potencia de impacto | 13 kW | 18,8 kW | 21 kW | Impacto / Alimentación / Posicionamiento | Bomba de pistón de desplazamiento variable axial | ||||
| Caudal de fluido de impacto | 105 L/min | 135 L/min | 100-120 L/min | Rotación | Bomba de engranajes | ||||
| Presión de impacto | 130 bar | 135 bar | 180 bar | Finenza de filtración | 10 µ | ||||
| Presión máxima de rotación | 150 bar | 150 bar | 210 bar | Depósito de aceite hidráulico | 240 L | ||||
| Frecuencia de impacto | 62 Hz | 47 Hz | 62 Hz | Enfriador hidráulico | Enfriador de agua | ||||
| Par de torsión | 325 N·m | 780 N·m | 764 N·m | Tensión de trabajo | 380 V | ||||
| Diámetro de perforación | Φ32-76 mm | Φ42-102 mm | Φ42-102 mm | Frecuencia | 50 Hz | ||||
| Rotación de la viga | 360° | Método de arranque | Estrella-triángulo | ||||||
| Extensión de avance | 1600 mm | Carrete de cable | 1×F440 | ||||||
| Modelo de brazo de perforación | K 26F | Longitud del cable del carrete | 100 m | 80 m | |||||
| Tipo de brazo de perforación | Autonivelante | Diámetro exterior del cable | Φ28 mm | Φ32 mm | |||||
| Extensión del brazo | 1200 mm | Especificaciones del cable | 3×35+3G6 | 3×50+3G6 | |||||
