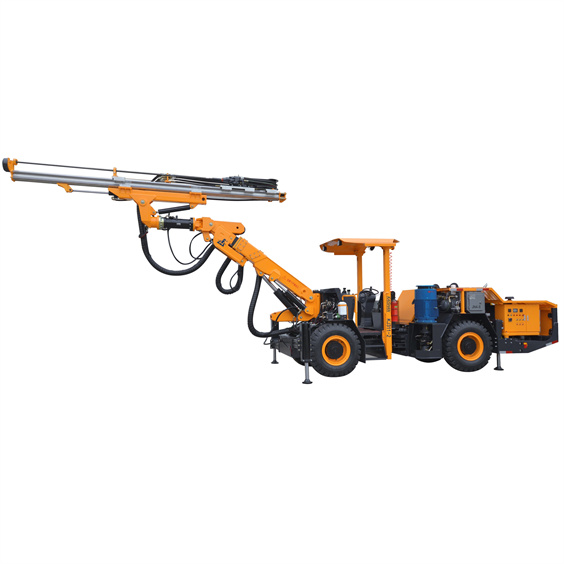

KJ311 Perforadora Jumbo para Túneles Tipo Meseta
Características:
La perforadora hidráulica para túneles KJ311 (tipo de elevación de altura) es apta para la perforación en minas de roca dura con sección de 12 a 44 metros cuadrados. Está diseñada especialmente para túneles grandes y su altura y ancho horizontales máximos pueden alcanzar 7,4 metros y 7,6 metros respectivamente.
El brazo robusto y flexible permite una cobertura óptima de la sección; la rotación de 360° y la viga autonivelante facilitan el posicionamiento del taladro. El brazo también se puede utilizar para la perforación de cruces laterales y anclajes rocosos.
La perforadora ofrece una buena visibilidad al operador; la distribución equilibrada y el chasis articulado de tracción en las cuatro ruedas garantizan un desplazamiento ágil, rápido y seguro en túneles estrechos.
El martillo perforador de impacto de alta frecuencia utiliza pistón escalonado, lo que mejora la eficiencia de transmisión de la onda de impacto y la velocidad de perforación, reduce el desgaste de las herramientas y mantiene su buen estado.
El amplio espacio y las funciones automáticas permiten al operador concentrarse en la perforación de forma segura, rápida y precisa.
Todas las piezas relevantes cuentan con una protección adecuada y son fáciles de mantener.

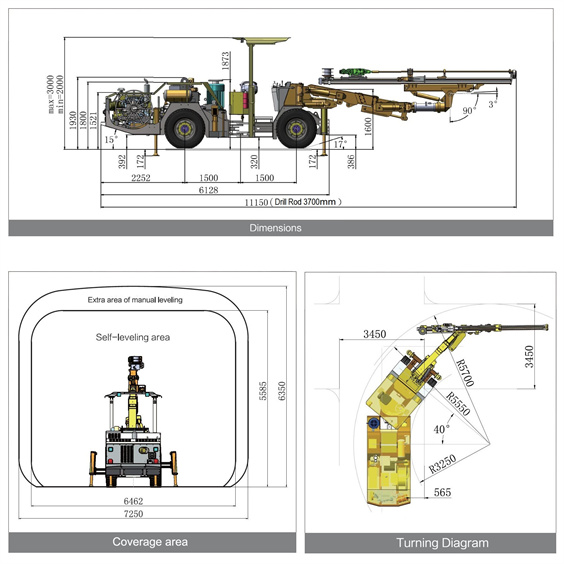

| Dimensiones y peso | Sistema de aire y agua | ||||||||||||||
| Longitud | 12000 mm | Compresor de aire | 1×JN5 | Consumo de aceite de lubricación | 180-250 g/h | ||||||||||
| Anchura | 1750 mm | Capacidad del compresor de aire | 0,5 m³/min | ||||||||||||
| Altura | 2000/3000 mm | Presión | 6-8 bar | Bomba de agua | 1×CR3 | 1×CR5 | |||||||||
| Peso | Aprox.12000 kg | Dispositivo de lubricación del vástago | Bomba de lubricación por pulso electrónico | Potencia | 1,5 kW | 5,5 kW | |||||||||
| Velocidad de desplazamiento en terreno llano | 10 km/h | Consumo de aire para lubricación | 0,3 m³/min | Capacidad de la bomba de agua | 3 m3/h | 6 m3/h | |||||||||
| Capacidad máxima de ascenso | 25％(14°) | ||||||||||||||
| Chasis | |||||||||||||||
| Motor diésel | DEUTZ BF4L2011 57,6 kW，2600 rpm | Neumáticos | 11.00-20 | ||||||||||||
| Purificación de gases de escape | Catalizador de escape | Mecanismo de dirección | Dirección articulada: ±40° | ||||||||||||
| Protección de seguridad | Sistema de accionamiento | Sistema hidráulico cerrado para tracción en cuatro ruedas | Freno de servicio | Freno hidráulico de dos circuitos | |||||||||||
| Nivel de ruido | ＜100 dB(A) | Ángulo de oscilación | Oscilación del eje trasero: ±10° | Freno de estacionamiento | Freno multidisco húmedo del reductor | ||||||||||
| Techo de seguridad elevable | Cumple con los requisitos de FOPS y ROPS | Depósito de combustible | 60 L | ||||||||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | ||||||||||||||
| Martillo perforador | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | Motor | 45 kW | 55 kW | 75 kW | ||||||||
| Potencia de impacto | 13 kW | 18,8 kW | 21 kW | Impacto / Alimentación / Posicionamiento | Bomba de pistón de desplazamiento variable axial | ||||||||||
| Caudal de fluido de impacto | 105 L/min | 135 L/min | 100-120 L/min | Rotación | Bomba de engranajes | ||||||||||
| Presión de impacto | 130 bar | 135 bar | 180-200 bar | Finenza de filtración | 10 µ | ||||||||||
| Presión máxima de rotación | 150 bar | 150 bar | 210 bar | Depósito de aceite hidráulico | 240 L | ||||||||||
| Frecuencia de impacto | 62 Hz | 47 Hz | 62 Hz | Enfriador hidráulico | Enfriador de agua | ||||||||||
| Par de torsión | 325 N·m | 780 N·m | 764 N·m | Tensión de trabajo | 380 V | ||||||||||
| Diámetro de perforación | Φ32-76 mm | Φ42-102 mm | Φ42-102 mm | Frecuencia | 50 Hz | ||||||||||
| Rotación de la viga | 360° | Método de arranque | Estrella-triángulo | ||||||||||||
| Extensión de avance | 1600 mm | Carrete de cable | 1×F440 | ||||||||||||
| Modelo de brazo de perforación | K35F | Longitud del cable del carrete | 100 m | 80 m | |||||||||||
| Tipo de brazo de perforación | Autonivelante | Diámetro exterior del cable | Φ28 mm | Φ32 mm | |||||||||||
| Extensión del brazo | 1750 mm | Especificaciones del cable | 3×35+3G6 | 3×50+3G6 | |||||||||||
