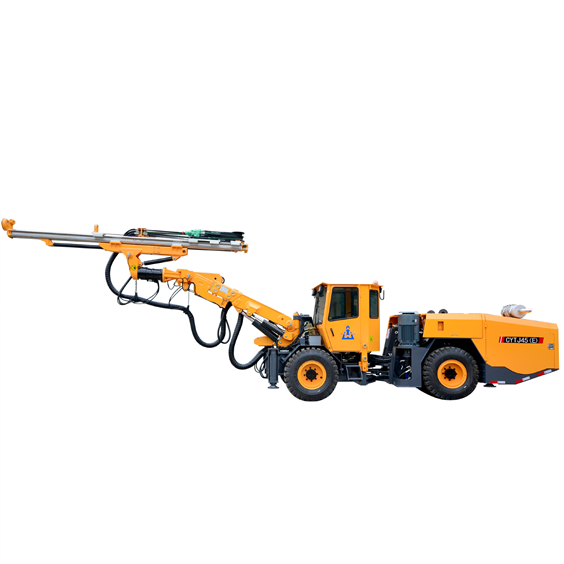

KJ311（Tipo con Asistencia Informática） Perforadora Jumbo de Túneles con Martillo Superior
Características:
La perforadora hidráulica para túneles KJ311 (tipo con asistencia informática) es apta para la perforación en minas de roca dura con sección de 12 a 35 metros cuadrados.
Permite el posicionamiento automático, control automático del proceso de perforación rocosa, lubricación centralizada automática, extinción automática de incendios, alarma de apagado automático y otras funciones. Los parámetros de operación en tiempo real se pueden mostrar a través de la red para lograr el control remoto.
Los parámetros de operación del equipo se pueden descargar y almacenar después de la verificación de contraseña, lo que proporciona base para optimizar el plan de construcción y modificar los parámetros del equipo.
El brazo robusto y flexible permite la cobertura total de la sección. El chasis articulado con tracción en las cuatro ruedas garantiza un desplazamiento ágil, rápido y seguro en túneles estrechos.
La cabina cerrada con aire acondicionado y una serie de funciones automáticas proporcionan un entorno de operación cómodo y seguro.
Todas las piezas relevantes cuentan con buena protección y son fáciles de mantener.

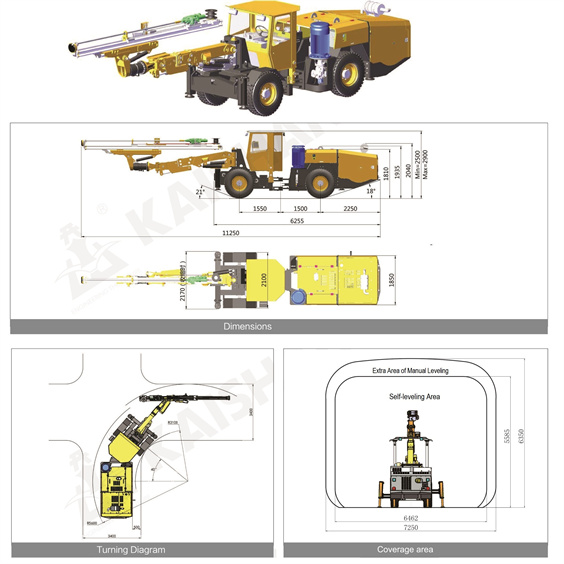

| Dimensiones y peso | Sistema de aire y agua | |||||||||||||||
| Longitud | 11250 mm | Compresor de aire | 1×JN4 | Consumo de aceite de lubricación | 180-250 g/h | |||||||||||
| Anchura | 1850 mm | Capacidad del compresor de aire | 0,5 m³/min | |||||||||||||
| Altura | 2500/2900 mm | Presión | 6-8 bar | Bomba de agua | 1×CR3 | 1×CR5 | ||||||||||
| Peso | Aprox. 12500 kg | Dispositivo de lubricación del vástago | Bomba de lubricación por pulso electrónico | Potencia | 1,5 kW | 5,5 kW | ||||||||||
| Velocidad de desplazamiento en terreno llano | 10 km/h | |||||||||||||||
| Capacidad máxima de ascenso | 25%（14°） | Consumo de aire para lubricación | 0,3 m³/min | Capacidad de la bomba de agua | 3 m³/h | 6 m³/h | ||||||||||
| Chasis | ||||||||||||||||
| Protección de seguridad | Motor diésel | Cummins QSB3.9-C80-31 60 kW，2200 rpm |
Neumáticos | 12.00-20 | ||||||||||||
| Nivel de ruido | ＜100 dB(A) | Purificación de gases de escape | Catalizador de escape | Mecanismo de dirección | Dirección articulada: ±40° | |||||||||||
| Techo de seguridad elevable | Cumple con los requisitos de FOPS y ROPS | Sistema de accionamiento | Desplazamiento sobre orugas accionado por motor de doble velocidad | Freno de estacionamiento | Freno multidisco húmedo del reductor | |||||||||||
| Ángulo de oscilación | Oscilación del eje trasero: ±10° | Freno de servicio | Freno hidráulico de dos circuitos | |||||||||||||
| Depósito de combustible | 60 L | |||||||||||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | |||||||||||||||
| Martillo perforador | 1×HC50/R38 | 1×HC95SA/T38 | 1×HC95LM/R38 | Motor | 45 kW | 55 kW | 75 kW | |||||||||
| Potencia de impacto | 13 kW | 20 kW | 24 kW | Impacto / Alimentación / Posicionamiento | Bomba de pistón de desplazamiento variable axial | |||||||||||
| Caudal de fluido de impacto | 105 L/min | 95-118 L/min | 100-120 L/min | Rotación | Bomba de engranajes | |||||||||||
| Presión de impacto | 130 bar | 165-200 bar | 180 bar | Finenza de filtración | 10 µ | |||||||||||
| Presión máxima de rotación | 150 bar | 210 bar | 210 bar | Depósito de aceite hidráulico | 240 L | |||||||||||
| Frecuencia de impacto | 62 Hz | 62 Hz | 62 Hz | Enfriador hidráulico | Enfriador de agua | |||||||||||
| Par de torsión | 325 N·m | 597 N·m | 764 N·m | Tensión de trabajo | 380 V | |||||||||||
| Diámetro de perforación | Φ32-76 mm | Φ42-102 mm | Φ42-102 mm | Frecuencia | 50 Hz | |||||||||||
| Rotación de la viga | 360° | Método de arranque | Estrella-triángulo | |||||||||||||
| Extensión de avance | 1600 mm | Carrete de cable | 1×F440 | |||||||||||||
| Modelo de brazo de perforación | K 26F | Longitud del cable del carrete | 100 m | 80 m | ||||||||||||
| Tipo de brazo de perforación | Autonivelante | Diámetro exterior del cable | Φ28 mm | Φ32 mm | ||||||||||||
| Extensión del brazo | 1200 mm | Especificaciones del cable | 3×35+3G6 | 3×50+3G6 | ||||||||||||
