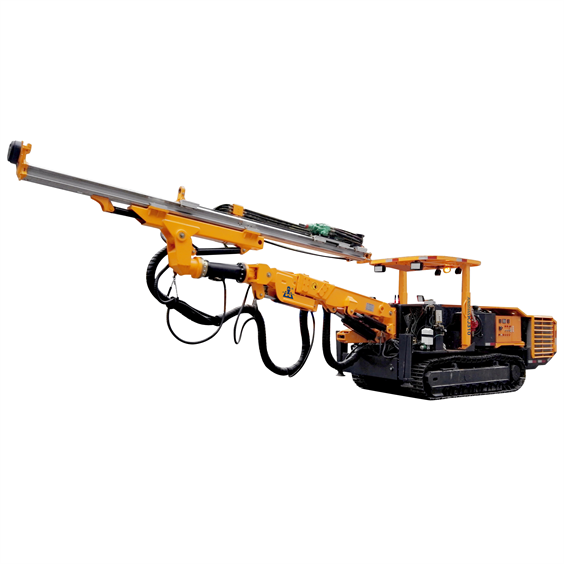

KJ310 Perforadora Jumbo para Túneles sobre Orugas
Características:
La perforadora hidráulica para túneles KJ310 está diseñada especialmente para túneles extremadamente inclinados, con una pendiente máxima de 25°. Es apta para la perforación en minas de roca dura con sección de 12 a 35 metros cuadrados.
El brazo robusto y flexible permite una cobertura óptima de la sección; la rotación de 360° y la viga autonivelante facilitan el posicionamiento del taladro. El brazo también se puede utilizar para la perforación de cruces laterales y anclajes rocosos.
La perforadora cuenta con traslación del bastidor de avance, suspensión automática de la perforación al final del agujero, limpieza de escoria en el fondo del agujero y lubricación por pulso electrónico, lo que reduce las operaciones y mejora la eficiencia de perforación.
El martillo perforador de impacto de alta frecuencia utiliza pistón escalonado, lo que mejora la eficiencia de transmisión de la onda de impacto y la velocidad de perforación, reduce el desgaste de las herramientas y mantiene su buen estado.
El amplio espacio y las funciones automáticas permiten al operador concentrarse en la perforación de forma segura, rápida y precisa.
La perforadora ofrece una buena visibilidad al operador.
Todas las piezas relevantes cuentan con una protección adecuada y son fáciles de mantener.

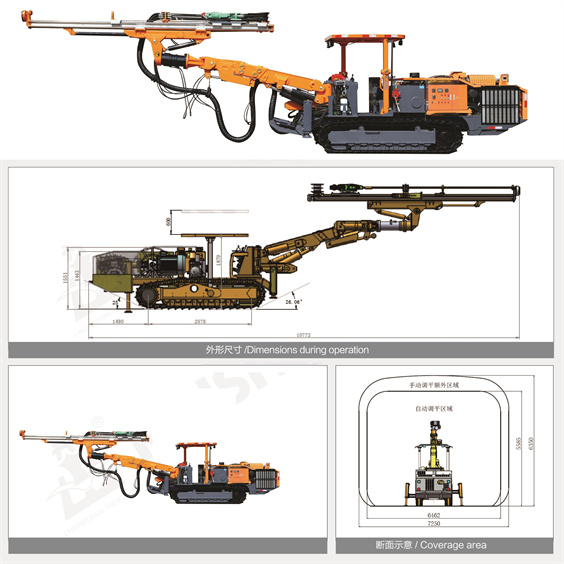

| Dimensiones y peso | Sistema de aire y agua | |||||||||||||
| Longitud | 10700mm | Compresor de aire | 1*JN5 | Consumo de lubricación | 180-250g/h | |||||||||
| Anchura | 1650mm | Capacidad del compresor de aire | 0.5m³/min | |||||||||||
| Altura | 1900/2500mm | Presión | 6-8bar | Bomba de agua | 1xCR3 | 1xCR5 | ||||||||
| Peso | Aprox. 12000㎏ | Dispositivo de lubricación de vástago | Bomba de lubricación de pulso electrónico | Potencia | 1.5kW | 5.5kW | ||||||||
| Velocidad de desplazamiento en terreno llano | 2.5km/h | |||||||||||||
| Consumo de aire de lubricación | 0.3m³/min | Capacidad de bomba de agua | 3m3/h | 6m3/h | ||||||||||
| Capacidad máxima de ascenso | 25° | |||||||||||||
| Chasis | ||||||||||||||
| Protección de seguridad | Motor diésel | Cummins QSB3.9-C80-31 60KW，2200rpm | Freno de estacionamiento | Freno de discos múltiples húmedos | ||||||||||
| Nivel de ruido | ＜100dB(A) | Purificación de escape | Catalizador de escape | Freno de marcha | Freno de discos múltiples húmedos | |||||||||
| Techo de seguridad elevable | Cumple los requisitos de FOPS y ROPS | Sistema de transmisión | Desplazamiento sobre orugas accionado por motor de doble velocidad | Tanque de combustible | 30L | |||||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | |||||||||||||
| Martillo perforador | 1×HC50/R38 | 1×HC109/R38 | 1×HC95LM/R38 | Motor | 45kW | 55kW | 75kW | |||||||
| Potencia de impacto | 13kW | 18.8kW | 21kW | Impacto /Avance/ Posicionamiento | Bomba de pistón de desplazamiento variable axial | |||||||||
| Flujo de impacto | 105L/min | 135L/min | 100-120L/min | Rotación | Bomba de engranajes | |||||||||
| Presión de impacto | 130bar | 135bar | 180bar | Fines de filtro | 10µ | |||||||||
| Presión máxima de rotación | 150bar | 150bar | 210bar | Tanque de aceite hidráulico | 240L | |||||||||
| Frecuencia de impacto | 62Hz | 47Hz | 62 Hz | Enfriador hidráulico | Enfriador de agua | |||||||||
| Par motor | 325Nm | 780Nm | 764Nm | Voltaje de trabajo | 380V | |||||||||
| Diámetro de barreno | Φ32-76mm | Φ42-102mm | Φ42-102mm | Frecuencia | 50Hz | |||||||||
| Rotación del haz | 360° | Método de arranque | Estrella-triángulo | |||||||||||
| Extensión de avance | 1600mm | Carrete de cable | 1*F440 | |||||||||||
| Modelo del brazo perforador | K 26F | Longitud de cable del carrete | 100m | 80m | ||||||||||
| Tipo de brazo perforador | Autonivelante | Diámetro exterior del cable | Φ28mm | Φ32mm | ||||||||||
| Extensión del brazo | 1200mm | Especificaciones de cable | 3×35+3G6 | 3×50+3G6 | ||||||||||
