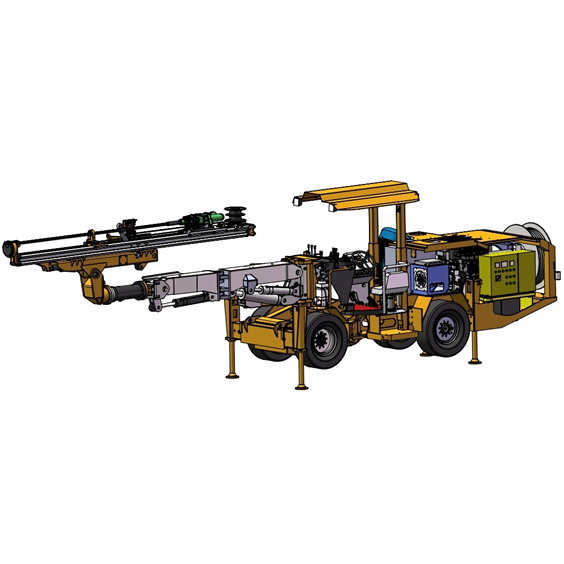

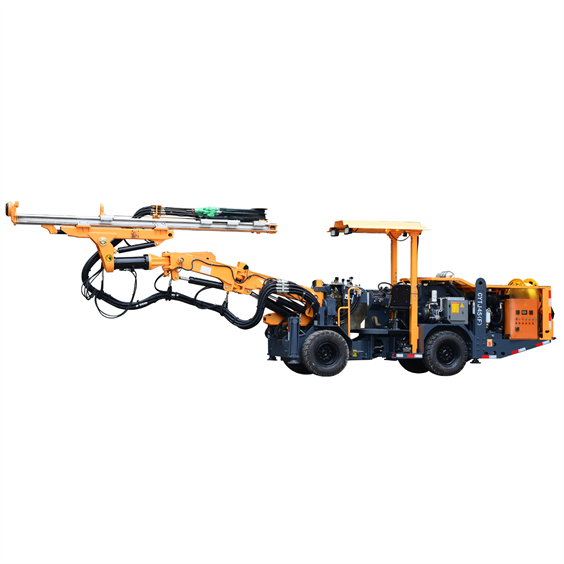

KJ215 Perforadora Jumbo para Túneles
Características:
La perforadora jumbo para túneles KJ215 se utiliza para trabajos preparatorios de minería y excavación de túneles. Se trata de una perforadora de trabajo independiente. Puede realizar barrenos de voladura verticales, inclinados y horizontales, y es apta para roca dura en cualquier sección de 5 a 25 m².
El brazo robusto y flexible permite una cobertura óptima de la sección; la rotación de 360° y la viga autonivelante facilitan el posicionamiento del taladro.
El brazo también se puede utilizar para la perforación de cruces laterales y anclajes rocosos.
La perforadora ofrece una buena visibilidad al operador.
La distribución equilibrada y el chasis articulado de tracción en las cuatro ruedas garantizan un desplazamiento ágil, rápido y seguro en túneles estrechos.
El martillo perforador de impacto de alta frecuencia utiliza pistón escalonado, lo que mejora la eficiencia de transmisión de la onda de impacto y la velocidad de perforación, reduce el desgaste de las herramientas y mantiene su buen estado.
El amplio espacio y las funciones automáticas permiten al operador concentrarse en la perforación de forma segura, rápida y precisa.
Todas las piezas relevantes cuentan con una protección adecuada y son fáciles de mantener.

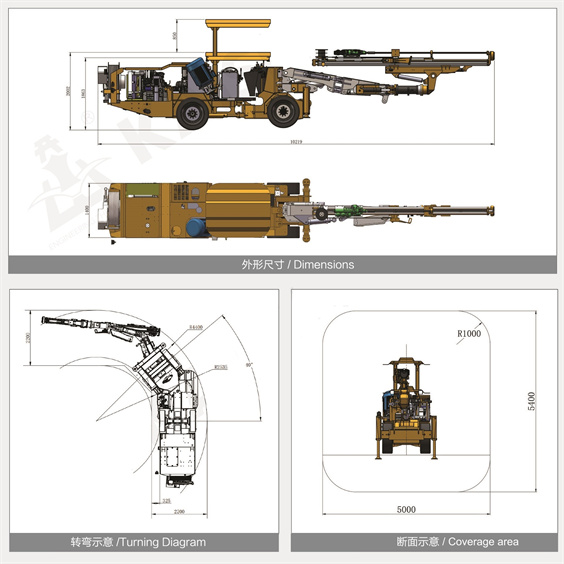

| Dimensiones y peso | Sistema de aire y agua | ||||||||||||||
| Longitud | 10220mm | Compresor de aire | 1*JN4 | Consumo de aceite de lubricación | 180-250g/h | ||||||||||
| Anchura | 1400mm | Capacidad del compresor de aire | 0.5m³/min | ||||||||||||
| Altura | 2000/2850mm | Presión | 6-8bar | Bomba de agua | 1xCR3 | 1xCR5 | |||||||||
| Peso | Aprox. 11000㎏ | Dispositivo de lubricación de vástago | Bomba de lubricación de pulso electrónico | Potencia | 1.5kW | 5.5kW | |||||||||
| Velocidad de desplazamiento en terreno llano | 10km/h | ||||||||||||||
| Consumo de aire de lubricación | 0.3m³/min | Capacidad de bomba de agua | 3m³/h | 6m³/h | |||||||||||
| Capacidad máxima de ascenso | 25% (11°) | ||||||||||||||
| Chasis | |||||||||||||||
| Protección de seguridad | Motor diésel | Cummins QSB3.9-C80-31, 60KW, 2200rpm | Neumáticos | 300-15 | |||||||||||
| Nivel de ruido | ＜100dB(A) | Purificación de escape | Catalizador de escape | Mecanismo de dirección | Dirección articulada: ±35° | ||||||||||
| Techo de seguridad elevable | Cumple los requisitos de FOPS y ROPS | Sistema de transmisión | Sistema hidráulico cerrado para tracción en las cuatro ruedas | Freno de estacionamiento | Freno de discos múltiples | ||||||||||
| Freno de emergencia | |||||||||||||||
| Ángulo de oscilación | Oscilación del eje trasero: ±6° | Tanque de combustible: 30L | |||||||||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | ||||||||||||||
| Martillo perforador | 1×HC50/R38 | 1×HC95SA/T38 | 1×HC95LM/R38 | Motor | 45kW | 55KW | 75kW | ||||||||
| Potencia de impacto | 13kW | 20kW | 24kW | Impacto / Avance / Posicionamiento | Bomba de pistón de desplazamiento variable axial | ||||||||||
| Flujo de impacto | 105L/min | 95-118L/min | 100-120L/min | Rotación | Bomba de engranajes | ||||||||||
| Presión de impacto | 130bar | 165-200bar | 180bar | Fines de filtro | 10µ | ||||||||||
| Presión máxima de rotación | 150bar | 210bar | 210bar | Tanque de aceite hidráulico | 240L | ||||||||||
| Frecuencia de impacto | 62Hz | 62Hz | 62 Hz | Enfriador hidráulico | Enfriador de agua | ||||||||||
| Par motor | 325Nm | 597Nm | 764Nm | Voltaje de trabajo | 380V | ||||||||||
| Diámetro de barreno | Φ32-76mm | Φ42-102mm | Φ42-102mm | Frecuencia | 50Hz | ||||||||||
| Rotación del haz | 360° | Método de arranque | Estrella-triángulo | ||||||||||||
| Extensión de avance | 1600mm | Carrete de cable | 1*F440 | ||||||||||||
| Modelo del brazo perforador | K 22 | Longitud de cable del carrete | 100m | 80m | |||||||||||
| Tipo de brazo perforador | Autonivelante | Diámetro exterior del cable | Φ28mm | Φ32mm | |||||||||||
| Extensión del brazo | 800mm | Especificaciones de cable | 3×35+3G6+2×1.5 | 3×50+3G6+2×1.5 | |||||||||||
