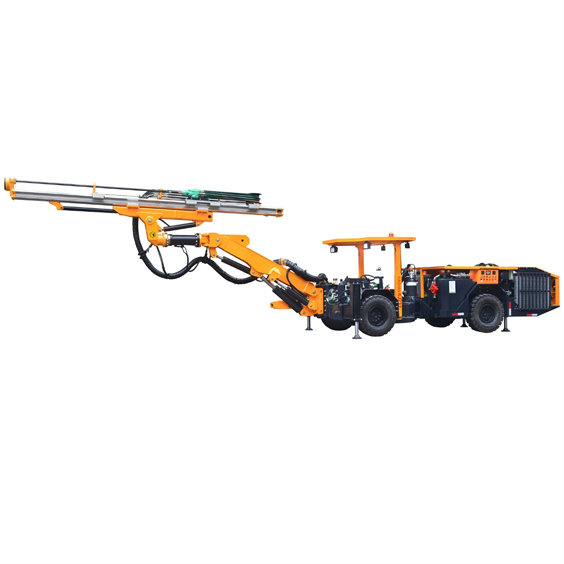

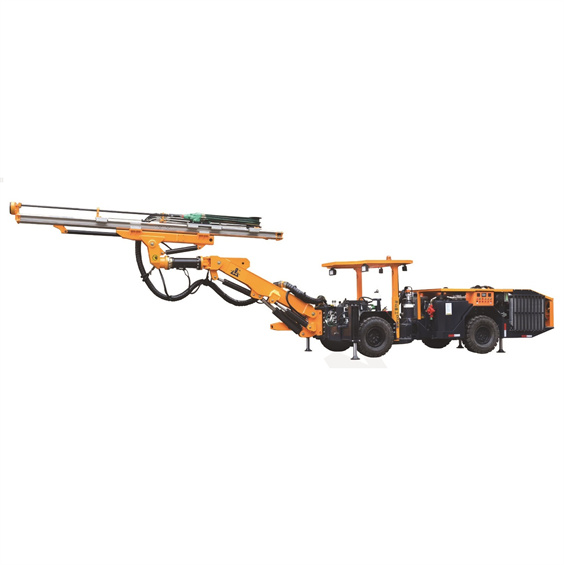

KJ212 Perforadora Jumbo para Túneles
Características:

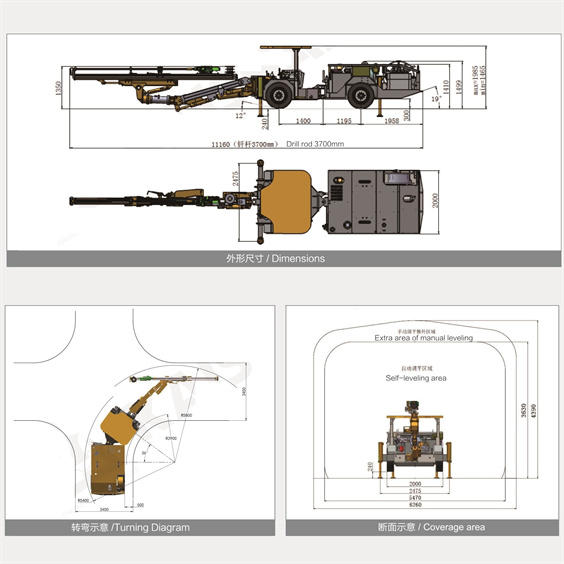

La perforadora hidráulica para túneles KJ212 se utiliza para realizar barrenos de voladura verticales, inclinados y horizontales en túneles bajos. Puede atravesar secciones de 2,5m*1,5m y es apta para cualquier túnel con sección comprendida entre 3,5m*1,8m y 5m*4,8m.
El brazo rígido y flexible permite una cobertura óptima de la sección; la rotación de 360° y el bastidor autocompensante facilitan el posicionamiento del taladro.
El brazo también se puede utilizar para la perforación de cruces laterales y anclajes rocosos.
La perforadora ofrece una buena visibilidad al operador.
La distribución equilibrada y el chasis articulado de tracción en las cuatro ruedas garantizan un desplazamiento ágil, rápido y seguro en túneles estrechos.
El martillo perforador de impacto de alta frecuencia utiliza pistón escalonado, lo que mejora la eficiencia de transmisión de la onda de impacto y la velocidad de perforación, reduce el desgaste de las herramientas y mantiene su buen estado.
El amplio espacio y las funciones automáticas permiten al operador concentrarse en la perforación de forma segura, rápida y precisa.
Todas las piezas relevantes cuentan con una protección adecuada y son fáciles de mantener.
| Dimensiones y peso | Sistema de aire y agua | |||||||
| Longitud | 11160mm | Compresor de aire | 1*JN4 | Consumo de aceite de lubricación | 180-250g/h | |||
| Anchura | 2000mm | Capacidad del compresor de aire | 0.5m³/min | |||||
| Altura | 1465/1985mm | Presión | 6-8bar | Bomba de agua | 1xCR3 | 1xCR5 | ||
| Peso | 11000㎏ | Dispositivo de lubricación de vástago | Bomba de lubricación de pulso electrónico | Potencia | 1.5kW | 5.5kW | ||
| Velocidad de desplazamiento en terreno llano | 10km/h | |||||||
| Consumo de aire de lubricación | 0.3m³/min | Capacidad de bomba de agua | 3m3/h | 6m3/h | ||||
| Capacidad máxima de ascenso | 20%( 11°) | |||||||
| Protección de seguridad | Chasis | |||||||
| Nivel de ruido | ＜100dB(A) | Motor diésel | Cummins QSB3.9-C80-31,60KW,2200rpm | Neumáticos | 300-15 | |||
| Techo de seguridad elevable | Cumple los requisitos de FOPS y ROPS | Purificación de escape | Catalizador de escape | Mecanismo de dirección | Dirección articulada: ±35° | |||
| Sistema de transmisión | Sistema hidráulico cerrado para tracción en las cuatro ruedas | Freno de estacionamiento | Freno de discos múltiples | |||||
| Ángulo de oscilación | Oscilación del eje trasero: ±6° | Freno de emergencia | ||||||
| Tanque de combustible | 30L | |||||||
| Sistema de perforación | Unidad de potencia electrohidráulica | |||||||
| Martillo perforador | 1×HC50/R38 | 1×HC95S/T38 | 1×HC95LM/R38 | Motor | 55kW | 55KW | 75kW | |
| Potencia de impacto | 13kW | 20kW | 24kW | Impacto /Avance/ Posicionamiento | Bomba de pistón de desplazamiento variable axial | |||
| Flujo de impacto | 105L/min | 95-118L/min | 100-120L/min | Rotación | Bomba de engranajes | |||
| Presión de impacto | 130bar | 165-200bar | 180bar | Fines de filtro | 10µ | |||
| Presión máxima de rotación | 150bar | 210bar | 210bar | Tanque de aceite hidráulico | 240L | |||
| Frecuencia de impacto | 62Hz | 62Hz | 62 Hz | Enfriador hidráulico | Enfriador de agua | |||
| Par motor | 325Nm | 597Nm | 764Nm | Voltaje de trabajo | 380V | |||
| Diámetro de barreno | Φ32-76mm | Φ42-102mm | Φ42-102mm | Frecuencia | 50Hz | |||
| Rotación del haz | 360° | Método de arranque | Estrella-triángulo | |||||
| Extensión de avance | 1600mm | Carrete de cable | 1*F440 | |||||
| Modelo del brazo perforador | K 20 | Longitud de cable del carrete | 100m | 80m | ||||
| Tipo de brazo perforador | Autonivelante | Diámetro exterior del cable | Φ28mm | Φ32mm | ||||
| Extensión del brazo | 1200mm | Especificaciones de cable | 3×35+3G6+2×1.5 | 3×50+3G6+2×1.5 | ||||
