1.Selección de forma de botones de carburo
Los botones redondeados se usan habitualmente como botones calibradores de las brocas DTH, adecuados para formaciones muy abrasivas y muy duras.
Los botones balísticos se emplean generalmente como botones frontales de las brocas DTH, aptos para formaciones de abrasión media y dureza media. También pueden utilizarse como botones calibradores en rocas blandas.
2.Principales características de la cara de la broca
Cara plana: Esta cara plana es adecuada para perforar formaciones rocosas muy duras y formaciones de pared corrosiva a altas presiones de aire. Durante la perforación, cuanto mayor es la velocidad de perforación, menor es el desgaste del cuerpo de la broca.
Cara convexa: La cara convexa es apta para perforaciones a presión baja‑media en formaciones rocosas de blanda a semidura, y el cuerpo de la broca no se corroe fácilmente. Este diseño presenta una carga reducida sobre los botones laterales, bajo desgaste y alta velocidad de perforación.
Cara cóncava: La cara cóncava sirve para todo tipo de formaciones rocosas; ofrece un rendimiento especialmente bueno en rocas semiduras y homogéneas. Genera poca desviación del barreno y garantiza una buena evacuación de residuos.
Cara de doble calibrador: Esta cara con botones de doble calibrador está diseñada para perforar formaciones rocosas muy duras a altas presiones de aire. En condiciones de trabajo, proporciona alta velocidad de perforación y reduce el desgaste del cuerpo de la broca.
|
Modelo
|
Head Shape
|
Diámetro de cabeza (mm)
|
Longitud del vástago
|
Estriado
|
Orificios de purga
|
Tipo de botones
|
Botones calibradores
|
Botones frontales
|
Peso (KG)
|
|
QL40
|
Convex Face |
108
|
280
|
10
|
2
|
Domed + Ballistic
|
7*Φ16
|
6*Φ14 |
9.42
|
|
Convex Face |
115
|
280
|
10
|
2
|
Domed + Ballistic
|
7*Φ16
|
6*Φ14
|
9.5
|
|
|
Convex Face |
127
|
280 |
10
|
2
|
Domed + Ballistic
|
8*Φ16
|
4*Φ14+3*Φ13
|
10.7
|
|
|
Convex Face
|
130
|
280
|
10 |
2
|
Domed + Ballistic
|
8*Φ16 | 4*Φ14+3*Φ13 | 10.9 | |
|
QL50A
|
Convex Face
|
140
|
240
|
12
|
a2
|
Domed + Ballistic
|
7*Φ18
|
4*Φ15+3*Φ14
|
15.3
|
|
Flat Face
|
146
|
240
|
12
|
2
|
Domed + Ballistic
|
8*Φ18
|
8*Φ14
|
16
|
|
|
Flat Face
|
152
|
240
|
12
|
2
|
Domed + Ballistic
|
8*Φ18
|
8*Φ14
|
16.5
|
|
|
Concave Face
|
165
|
240
|
12
|
2
|
Domed
|
8*Φ18
|
4*Φ16+4*Φ14
|
18.5
|
|
|
Concave Face
|
178
|
240
|
12
|
2
|
Domed
|
8*Φ18
|
6*Φ16+5*Φ14
|
20
|
|
|

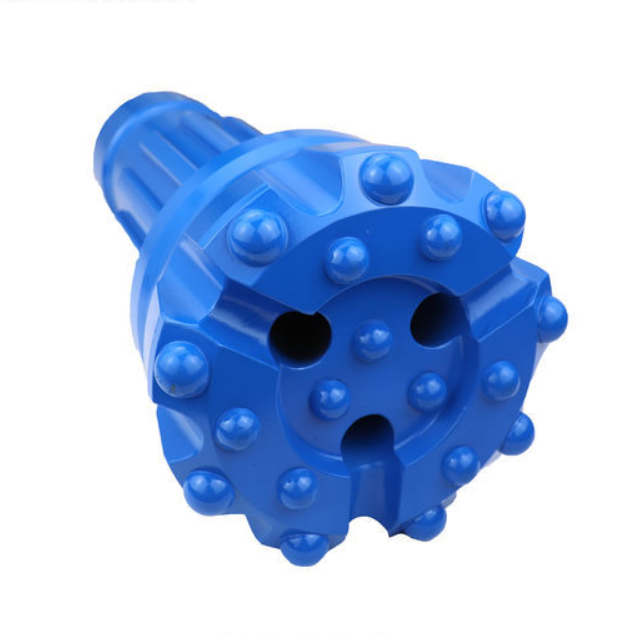

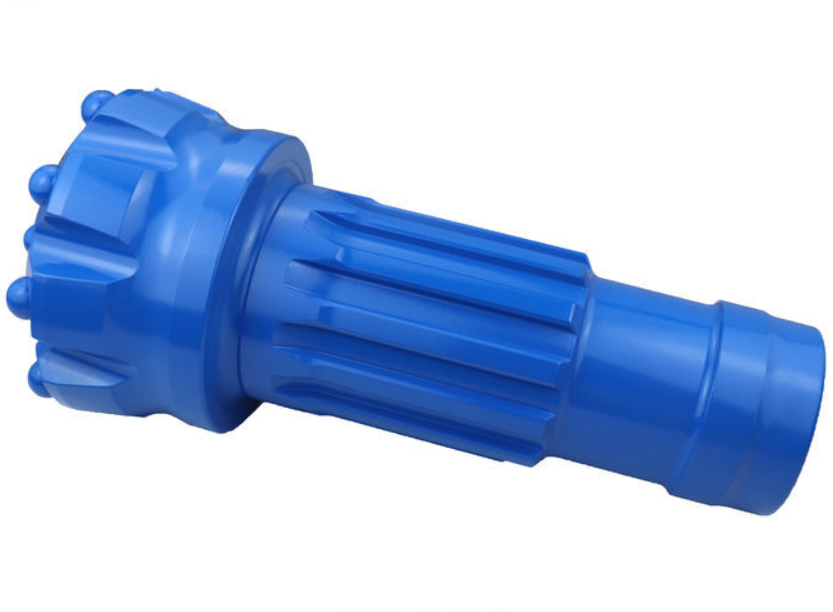

QL60
|
Concave Face
|
154
|
253
|
12 |
3
|
Domed
|
8*Φ18
|
4*Φ16+4*Φ15
|
22.5
|
|
Flat Face
|
165
|
253
|
12
|
3
|
Domed
|
8*Φ18
|
8*Φ16
|
23
|
|
|
Concave Face
|
171
|
253
|
12
|
2
|
Domed
|
8*Φ18
|
6*Φ16+4*Φ15
|
24.4
|
|
|
Concave Face
|
178
|
253
|
12
|
2
|
Domed
|
8*Φ18
|
6*Φ16+5*Φ15
|
25.3 | |
|
Concave Face
|
190
|
253
|
12
|
2
|
Domed
|
9*Φ18
|
8*Φ16+6*Φ15
|
26.5
|
|
|
Concave Face
|
203
|
253
|
12
|
2
|
Domed
|
10*Φ18
|
12*Φ18+6*Φ16
|
29.7
|
|
|
QL880
|
Concave Face
|
203
|
331
|
16
|
2
|
Domed
|
10*Φ18
|
4*Φ18+10*Φ16
|
48.2
|
|
Concave Face
|
216
|
331
|
16
|
2
|
Domed
|
10*Φ18
|
4*Φ18+10*Φ16
|
51.9
|
|
|
Concave Face
|
230
|
331
|
16
|
2
|
Domed
|
12*Φ18
|
12*Φ18+6*Φ16
|
54.7
|
|
|
Concave Face
|
235
|
331 | 16 |
3
|
Domed
|
12*Φ18
|
12*Φ18+6*Φ16
|
55.3
|
|
|
Concave Face
|
254
|
331
|
16
|
4
|
Domed
|
12*Φ18
|
12*Φ18+8*Φ16
|
62.2
|
|
|
Convex Concave Face
|
275
|
331
|
16
|
4
|
Domed
|
12*Φ18
|
8*Φ16+19*Φ16
|
68.8
|
|
|
Convex Concave Face
|
305
|
331
|
16
|
4
|
Domed
|
15*Φ18
|
12*Φ16+23*Φ16
|
77.3
|
