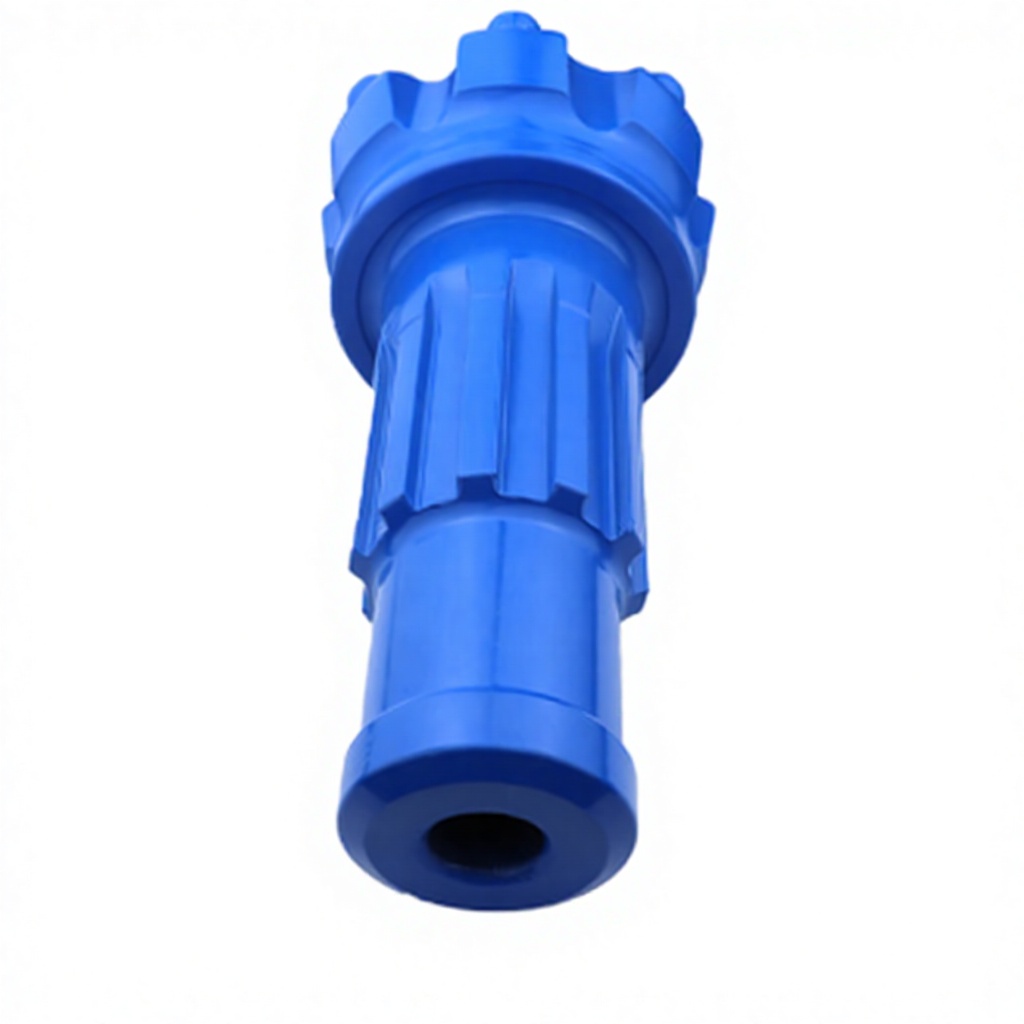

1.Selección de forma de botones de carburo
Los botones redondeados se usan habitualmente como botones calibradores de las brocas DTH, adecuados para formaciones muy abrasivas y muy duras.
Los botones balísticos se emplean generalmente como botones frontales de las brocas DTH, aptos para formaciones de abrasión media y dureza media. También pueden utilizarse como botones calibradores en rocas blandas.
2.Principales características de la cara de la broca
Cara plana: Esta cara plana es adecuada para perforar formaciones rocosas muy duras y formaciones de pared corrosiva a altas presiones de aire. Durante la perforación, cuanto mayor es la velocidad de perforación, menor es el desgaste del cuerpo de la broca.
Cara convexa: La cara convexa es apta para perforaciones a presión baja‑media en formaciones rocosas de blanda a semidura, y el cuerpo de la broca no se corroe fácilmente. Este diseño presenta una carga reducida sobre los botones laterales, bajo desgaste y alta velocidad de perforación.
Cara cóncava: La cara cóncava sirve para todo tipo de formaciones rocosas; ofrece un rendimiento especialmente bueno en rocas semiduras y homogéneas. Genera poca desviación del barreno y garantiza una buena evacuación de residuos.
Cara de doble calibrador: Esta cara con botones de doble calibrador está diseñada para perforar formaciones rocosas muy duras a altas presiones de aire. En condiciones de trabajo, proporciona alta velocidad de perforación y reduce el desgaste del cuerpo de la broca.
|
Modelo
|
Forma de la cabeza
|
Diámetro de cabeza (mm)
|
Longitud del vástago
|
Estriado
|
Orificios de ventilación
|
Tipo de botón de carburo
|
Botones de calibre
|
Botones frontales
|
Peso (KG)
|
|
Mission30
|
Plana
|
90
|
225
|
8
|
2
|
Esférico + Balístico
|
6*Φ14
|
5*Φ12 |
4,8
|
|
Plana
|
95
|
225
|
8
|
2
|
Esférico + Balístico
|
6*Φ14
|
5*Φ12
|
4,9
|
|
|
Plana
|
100
|
225 |
8
|
2
|
Esférico + Balístico
|
6*Φ14
|
6*Φ12
|
5,1
|
|
|
Plana
|
108
|
225
|
8
|
2
|
Esférico + Balístico
|
8*Φ13 | 6*Φ12 | 5,4 | |
|
Mission50
|
Convexa
|
140
|
260
|
12
|
2
|
Esférico + Balístico
|
7*Φ18
|
4*Φ15+3*Φ14
|
13,9
|
|
Plana
|
146
|
260
|
12
|
2
|
Esférico + Balístico
|
8*Φ18
|
8*Φ14
|
14,6
|
|
|
Plana
|
152
|
260
|
12
|
2
|
Esférico + Balístico
|
8*Φ18
|
8*Φ14
|
15
|
|
|
Plana
|
165
|
260
|
12
|
2
|
Esférico + Balístico
|
8*Φ18
|
9*Φ14
|
17
|
|
|
Cóncava
|
178
|
260
|
12
|
2
|
Esférico
|
8*Φ18
|
6*Φ16+5*Φ14
|
20,3
|
|
|
Mission60
|
Cóncava
|
154
|
231
|
12 |
2
|
Esférico
|
8*Φ18
|
4*Φ16+4*Φ15
|
20,5
|
|
Plana
|
165
|
231
|
12
|
2
|
Esférico
|
8*Φ18
|
8*Φ16
|
22
|
|
|
Cóncava
|
171
|
231
|
12
|
2
|
Esférico
|
8*Φ18
|
6*Φ16+4*Φ15
|
23
|
|
|
Cóncava
|
178
|
231
|
12
|
2
|
Esférico
|
8*Φ18
|
6*Φ16+5*Φ15
|
24 | |
|
Cóncava
|
190
|
231
|
12
|
2
|
Esférico
|
9*Φ18
|
6*Φ16+5*Φ15
|
27,3
|
|
|
Cóncava
|
203
|
231
|
12
|
2
|
Esférico
|
10*Φ18
|
8*Φ16+6*Φ15
|
50
|
|
|
Mission80
|
Cóncava
|
203
|
329
|
12
|
2
|
Esférico
|
10*Φ18
|
4*Φ18+10*Φ16
|
41,2
|
|
Cóncava
|
216
|
329
|
12
|
2
|
Esférico
|
10*Φ18
|
4*Φ18+10*Φ16
|
46
|
|
|
Cóncava
|
230
|
329
|
12
|
2
|
Esférico
|
12*Φ18
|
12*Φ18+6*Φ16
|
48,7
|
|
|
Cóncava
|
235
|
329 | 12 |
2
|
Esférico
|
12*Φ18
|
12*Φ18+6*Φ16
|
49,3
|
|
|
Cóncava
|
254
|
329
|
12
|
2
|
Esférico
|
12*Φ18
|
12*Φ18+8*Φ16
|
56,2
|
|
|
Convexa Cóncava
|
275
|
329
|
12
|
2
|
Esférico
|
12*Φ18
|
8*Φ16+19*Φ16
|
62,8 | |
|
Convexa Cóncava
|
305
|
329
|
12
|
3
|
Esférico
|
15*Φ18
|
12*Φ16+23*Φ16
|
71,3
|
