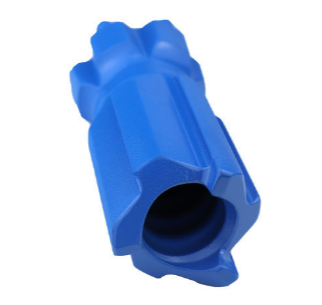

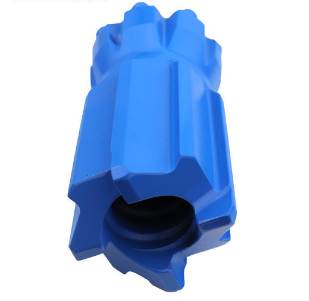

1. Esta broca de botón para martillo superior tipo retrac adopta una estructura de falda retrac optimizada, mejora considerablemente la rectitud del orificio y evita eficazmente la desviación del orificio en perforaciones profundas.
2. La broca para martillo superior ofrece un rendimiento estable en rocas fracturadas y fisuradas, reduciendo significativamente el riesgo de atascamiento de la broca durante la perforación.
3. Adecuada para orificios inclinados y perforaciones ascendentes. Esta broca se utiliza ampliamente en túneles, perforación de pernos de anclaje e ingeniería de minería subterránea.
4. Los botones de carburo de tungsteno optimizados dotan a la broca de una gran resistencia al impacto y una mayor vida útil bajo condiciones geológicas complejas.
5. Disponibles múltiples especificaciones de rosca. Esta broca de botón para martillo superior tipo retrac es compatible con todos los equipos de perforación de martillo superior principales del mercado.
|
Modelo
|
Forma de cabeza
|
Diámetro de cabeza (mm)
|
Longitud de vástago
|
Estriado
|
Orificios de escape
|
Tipo de botón
|
Botones de calibre
|
Botones frontales
|
Peso(KG)
|
|
R32
|
Flat Face |
51
|
130
|
3
|
/
|
Domed
|
6*Φ10
|
3*Φ9 |
1.25
|
|
Flat Face |
57
|
130
|
3
|
/
|
Ballistic
|
6*Φ10
|
3*Φ9
|
1.65
|
|
|
T38
|
Center Drop Face |
64
|
160 |
2
|
/
|
Domed
|
8*Φ9
|
5*Φ9
|
2.45
|
|
Flat Face
|
70
|
160
|
3
|
/
|
Domed
|
6*Φ11 | 4*Φ9 | 2.85 | |
|
Center Drop Face
|
76
|
160
|
4
|
/
|
Domed
|
8*Φ11
|
5*Φ11
|
3.7
|
|
|
Center Drop Face
|
89
|
170
|
4
|
/
|
Parabola
|
8*Φ12
|
4*Φ12+2*Φ10
|
5.3
|
|
|
T45
|
Center Drop Face
|
72
|
160
|
4
|
/
|
Domed
|
8*Φ11
|
5*Φ10
|
3.15
|
|
Center Drop Face
|
76
|
160
|
4
|
/
|
Domed
|
8*Φ12
|
4*Φ11+1*Φ10
|
3.55
|
|
|
Center Drop Face
|
89
|
170
|
4
|
/
|
Ballistic
|
8*Φ12
|
4*Φ12+2*Φ10
|
5
|
|
|
Center Drop Face
|
102
|
180
|
4 |
/
|
Domed
|
8*Φ13
|
6*Φ12
|
7.3
|
|
|
T51
|
Center Drop Face
|
89
|
170
|
4
|
/
|
Ballistic
|
8*Φ12
|
4*Φ12+2*Φ11
|
5
|
|
Center Drop Face
|
102
|
180
|
4
|
/
|
Ballistic
|
8*Φ13
|
4*Φ13+2*Φ12
|
7.12
|
|
|
Flat Face
|
115
|
185
|
2
|
2
|
Domed
|
8*Φ14
|
6*Φ13
|
10.1 | |
|
Center Drop Face
|
127
|
185
|
4
|
/
|
Ballistic
|
8*Φ14
|
4*Φ14+3*Φ13
|
12.4
|
|
|
ST58
|
Flat Face
|
102
|
180
|
3
|
/
|
Parabola
|
9*Φ13
|
6*Φ12
|
6.5
|
|
Flat Face
|
115
|
185
|
2
|
2
|
Domed
|
8*Φ14
|
6*Φ13
|
9.5
|
|
|
Center Drop Face
|
127
|
185
|
4
|
/
|
Domed
|
8*Φ14
|
4*Φ14+3*Φ13
|
11.7
|
|
|
GT60Sandvik
|
Flat Triangle Face
|
102
|
225
|
3
|
/
|
Domed
|
9*Φ13
|
4*Φ14+3*Φ13
|
10
|
|
Flat Triangle Face
|
115
|
225 | 3 |
/
|
Domed
|
9*Φ14
|
8*Φ14
|
8
|
|
|
Flat Triangle Face
|
127
|
25 | 3 |
/
|
Domed
|
8*Φ14
|
9*Φ16
|
13.9
|
|
|
Flat Triangle Face
|
140
|
225 | 3 |
/
|
Domed
|
8*Φ14
|
9*Φ16
|
17.4
|
|
|
EL60
|
Center Drop Face
|
102
|
200 | 3 |
/
|
Domed
|
9*Φ14
|
7*Φ13
|
6.5
|
|
Center Drop Face
|
115
|
200 | 4 |
/
|
Domed
|
8*Φ14
|
4*Φ14+2*Φ13
|
9
|
|
|
Center Drop Face
|
127
|
205 | 4 |
/
|
Domed
|
8*Φ14
|
4*Φ14+3*Φ13
|
12
|
|
|
ST68
|
Center Drop Face
|
102
|
185 | 4 |
/
|
Domed
|
8*Φ14
|
4*Φ13+2*Φ12
|
6.1
|
|
Center Drop Face
|
115
|
185 | 4 |
/
|
Domed
|
8*Φ14
|
4*Φ14+2*Φ13
|
8.4
|
|
|
Center Drop Face
|
127
|
190 | 4 |
/
|
Domed
|
8*Φ14
|
4*Φ14+3*Φ13
|
11.4
|
|
|
Center Drop Face
|
140
|
190 | 4 |
/
|
Domed
|
8*Φ16
|
4*Φ14+3*Φ13
|
14.3
|
|
|
T45 Sandvik
|
Triangle Face
|
89
|
170 | 4 |
/
|
Domed
|
8*Φ13
|
5*Φ13
|
5
|
|
Flat Triangle Face
|
102
|
175 | 3 |
/
|
Domed
|
9*Φ13
|
9*Φ11
|
7.25
|
|
|
Flat Triangle Face
|
115
|
175 | 3 |
/
|
Domed
|
9*Φ14
|
10*Φ12
|
9.5
|
|
|
T51 Sandvik
|
Flat Triangle Face
|
102
|
185 | 3 |
/
|
Domed
|
9*Φ13
|
9*Φ11
|
7.5
|
|
Flat Triangle Face
|
115
|
185 | 3 |
/
|
Domed
|
9*Φ14
|
10*Φ12
|
10
|
|
|
Flat Triangle Face
|
127
|
185 | 3 |
/
|
Domed
|
9*Φ14
|
10*Φ13
|
12.8
|
