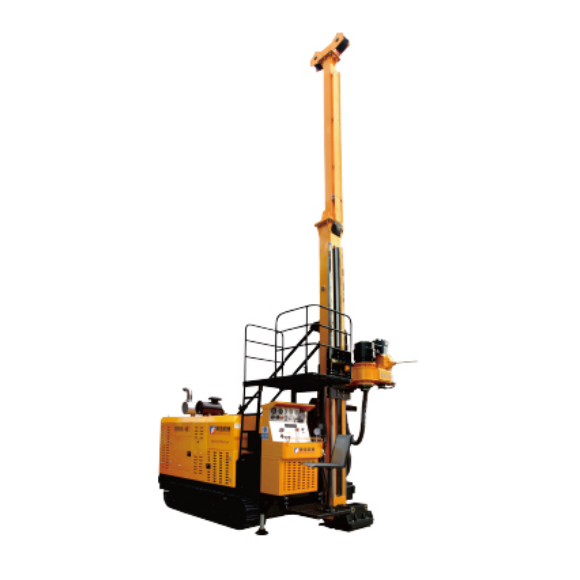

HYDX-4E 700-1200m Perforadora de Testigos

Perforadora de toma de testigos sobre orugas de acero, profundidad de perforación 700–1200 m

Diámetro de perforación: 154 mm (6.06 pulgadas)

La perforadora de testigos totalmente hidráulica modelo HYDX-4E está diseñada principalmente para la perforación de testigos y se utiliza en sectores como geología, metalurgia, minería del carbón, industria nuclear, hidrología, entre otros.
Solicitar cotización Enviar correo electrónico

0086 18595738083

Productos

LE CONTACTAREMOS EN UN PLAZO DE 24 HORAS

Características

  1. Los componentes hidráulicos principales provienen de marcas reconocidas internacionalmente.
  2. El cabezal de perforación cuenta con estructura de portabrocas, función de traslado lateral y regulación continua de velocidad en tres rangos.
  3. El avance del cabezal de perforación utiliza un dispositivo de accionamiento de doble velocidad para la cadena del cilindro hidráulico.
  4. El mástil se eleva y desciende mediante cilindros hidráulicos, es plegable para facilitar el transporte y el almacenamiento, y dispone de función de deslizamiento sobre el suelo.
  5. El sistema hidráulico cuenta con control sensible a la carga. El husillo del cabezal de perforación es accionado por dos motores con circuitos hidráulicos cerrados, ofreciendo alta eficiencia operativa y gran par de torsión.
  6. El mástil incorpora guías centradoras en su parte superior e inferior para realizar perforaciones inclinadas con facilidad. Sobre el orificio de perforación se instala un abrazadera hidráulica.
  7. Equipado con plataformas de trabajo de dos niveles.

Especificaciones

Ítem Unidad Parámetros Observaciones
Capacidad de perforación Varilla NQ m 3000 Φ69,9 mm
Varilla HQ 2400 Φ88,9 mm
Varilla PQ 1700 Φ114,3 mm
Motor diésel Modelo / QSL8.9-C360 Cummins
Potencia nominal kW 264
Velocidad nominal r/min 2100
Cabezal de perforación Velocidad de rotación máxima r/min 1100
Par máximo N·m 8000
Rango de velocidades r/min 254～508 Marcha I
448～897 Marcha II
526～1100 Marcha III
Par correspondiente N·m 8000～3611 Marcha I
4091～2046 Marcha II
3486～1743 Marcha III
Diámetro interior del husillo mm 121
Recorrido de traslado mm 695
Mecanismo de avance Carrera de avance mm 4700
Capacidad de elevación máxima kN 295
Fuerza de avance máxima kN 152
Mástil Altura total m 14,7
Ángulo de ajuste ° 0～90
Ángulo de perforación ° 45～90
Carrera deslizante mm 1100
Cabrestante principal Capacidad de elevación con un solo cable kN 120 1ª capa
Velocidad de elevación m/min 44 1ª capa
Longitud de cable de acero m 60
Diámetro del cable de acero mm 22
Cabrestante de recuperación de testigos Capacidad de elevación con un solo cable kN 15 1ª capa
Velocidad de elevación m/min 130 1ª capa
Longitud de cable de acero m 2500
Diámetro del cable de acero mm 8
Bomba de lodo Modelo / BW-320
Caudal máximo L/min 320
Presión máxima MPa 10
Abrazadera de boca de perforación Varillas compatibles mm BQ、NQ、HQ、PQ
Diámetro de paso mm Φ154
Chasis de orugas Velocidad de desplazamiento km/h 1,5～2,5
Capacidad de ascenso en pendiente ° ≤30
Dimensiones generales (L×An×Al) Dimensiones de trabajo mm 6020×2475×14745
Dimensiones de transporte mm 8165×2530×3030
Peso Máquina principal t 25
