Control hidráulico completo, cómodo y flexible
La velocidad, el par motor, la presión del eje de propulsión, la presión del eje inverso, la velocidad de propulsión y la velocidad de elevación se pueden ajustar en cualquier momento para satisfacer las necesidades de distintas herramientas de perforación y procesos de construcción.
Propulsión rotativa de accionamiento superior
Facilita la conexión y desconexión de las barras de perforación, acortando el tiempo auxiliar, y también permite la perforación con la tubería.
Método de perforación multifuncional
En estas perforadoras se pueden aplicar diversos procesos de perforación, tales como: perforación DTH, perforación de circulación inversa por aire, perforación de circulación inversa por elevación de gas, perforación por corte, perforación con cono, perforación con talón y extracción de testigos, entre otros. La perforadora se puede equipar con bombas de lodo, bombas de espuma y generadores según los requisitos del usuario. También incluye de serie varios tipos de cabestrantes.
Alta eficiencia de trabajo
Gracias al sistema totalmente hidráulico y a la propulsión rotativa de accionamiento superior, es adecuada para diversos procesos y herramientas de perforación. Es fácil de operar, flexible, con alta velocidad de perforación y corto tiempo auxiliar, por lo que la eficiencia laboral es elevada.
Bajo costo
La perforación en roca se realiza principalmente con el proceso de martillo DTH, cuya operación es muy eficiente y el costo de perforación por metro lineal es menor.

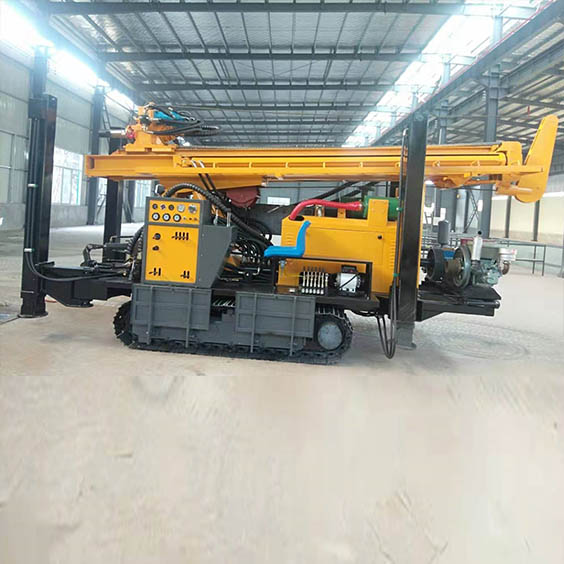

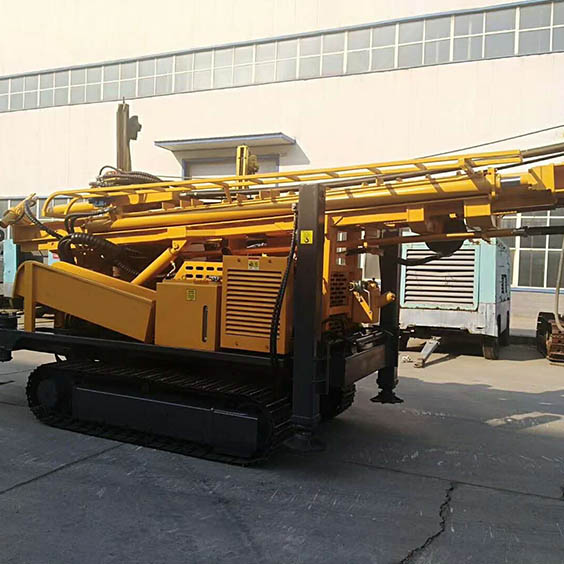

Oruga con patas altas
Las patas altas facilitan la carga y el transporte, permitiendo la carga directa sin necesidad de grúa. El desplazamiento sobre orugas es más adecuado para movimientos en terrenos fangosos.
Regulación de presión axial positiva y negativa
Cada martillo perforador cuenta con su presión axial y velocidad óptimas para lograr la máxima eficiencia de impacto. Durante la perforación, a medida que aumenta el número de barras, la presión axial sobre el martillo también incrementa. Por ello, se ajustan las válvulas de presión axial positiva y negativa durante la construcción para garantizar que el martillo reciba una presión axial adecuada, logrando así mayor eficiencia de impacto.
Función del nebulizador de aceite
Nebulizador de aceite y bomba de nebulización patentados. Durante la perforación, lubrican constantemente el martillo de alta velocidad, prolongando considerablemente su vida útil.
Chasis de perforación
Se puede personalizar en tipo oruga, tipo remolque o tipo montado en camión.
| Modelo | W350CA | W350CB |
| Motor diésel | Yuchai 92 kW/125 CV | Yuchai 70 kW/95 CV |
| Profundidad máxima de perforación | 350 m/1148 ft | 350 m/1148 ft |
| Diámetro de perforación | 105-325 mm (4 1/8″-12 7/8″) | 105-325 mm (4 1/8″-12 7/8″) |
| Presión de trabajo | 1,25-3,3 MPa (181-479 Psi) | 1,25-3,3 MPa (181-479 Psi) |
| Consumo de aire | 15-42 m³/min (530-1483 cfm) | 15-42 m³/min (530-1483 cfm) |
| Carrera de avance | 6,6 m/21,7 ft | 6,6 m/21,7 ft |
| Longitud de barra perforadora | 1-6 m/3,3-19,7 ft | 1-6 m/3,3-19,7 ft |
| Diámetro de barra perforadora | Φ76, 89, 102, 108 mm | Φ76, 89, 102, 108 mm |
| Presión axial | 4 T | 4 T |
| Fuerza de elevación | 20 T | 18 T |
| Velocidad rápida de elevación | 20 m/min | 20 m/min |
| Velocidad rápida de avance | 40 m/min | 40 m/min |
| Par de rotación | 6200/8500 N·m | 7700/3850 N·m |
| Velocidad de rotación | 55/115 rpm | 65/130 rpm |
| Fuerza de elevación cabestrante secundario grande | – | – |
| Fuerza de elevación cabestrante secundario pequeño | 1,5 T | 1,5 T |
| Carrera de pata alta | 1,3 m/4,3 ft | 1,3 m/4,3 ft |
| Eficiencia de perforación | 10-35 m/h | 10-35 m/h |
| Velocidad de desplazamiento | 2,5 km/h | 2,5 km/h |
| Capacidad de ascenso | 25° | 25° |
| Peso | 9 T | 10 T |
| Dimensiones | 5900×2000×2850 mm | 6000×1850×2400 / 6000×1700×2400 mm |
| Aplicación | Condiciones geológicas complejas: roca, lodo, arena, tierra, etc. | Condiciones geológicas complejas: roca, lodo, arena, tierra, etc. |
| Método de perforación | Rotación y propulsión hidráulica de accionamiento superior, perforación de circulación inversa o con bomba de lodo | Rotación y propulsión hidráulica de accionamiento superior, perforación de circulación inversa o con bomba de lodo |
| Martillo | Martillo DTH de 4”, 5”, 6”, 8”, 10” | Martillo DTH de 4”, 5”, 6”, 8”, 10” |
| Unidad opcional | Bomba de lodo, bomba centrífuga, generador, bomba de espuma | Bomba de lodo, bomba centrífuga, generador, bomba de espuma |
